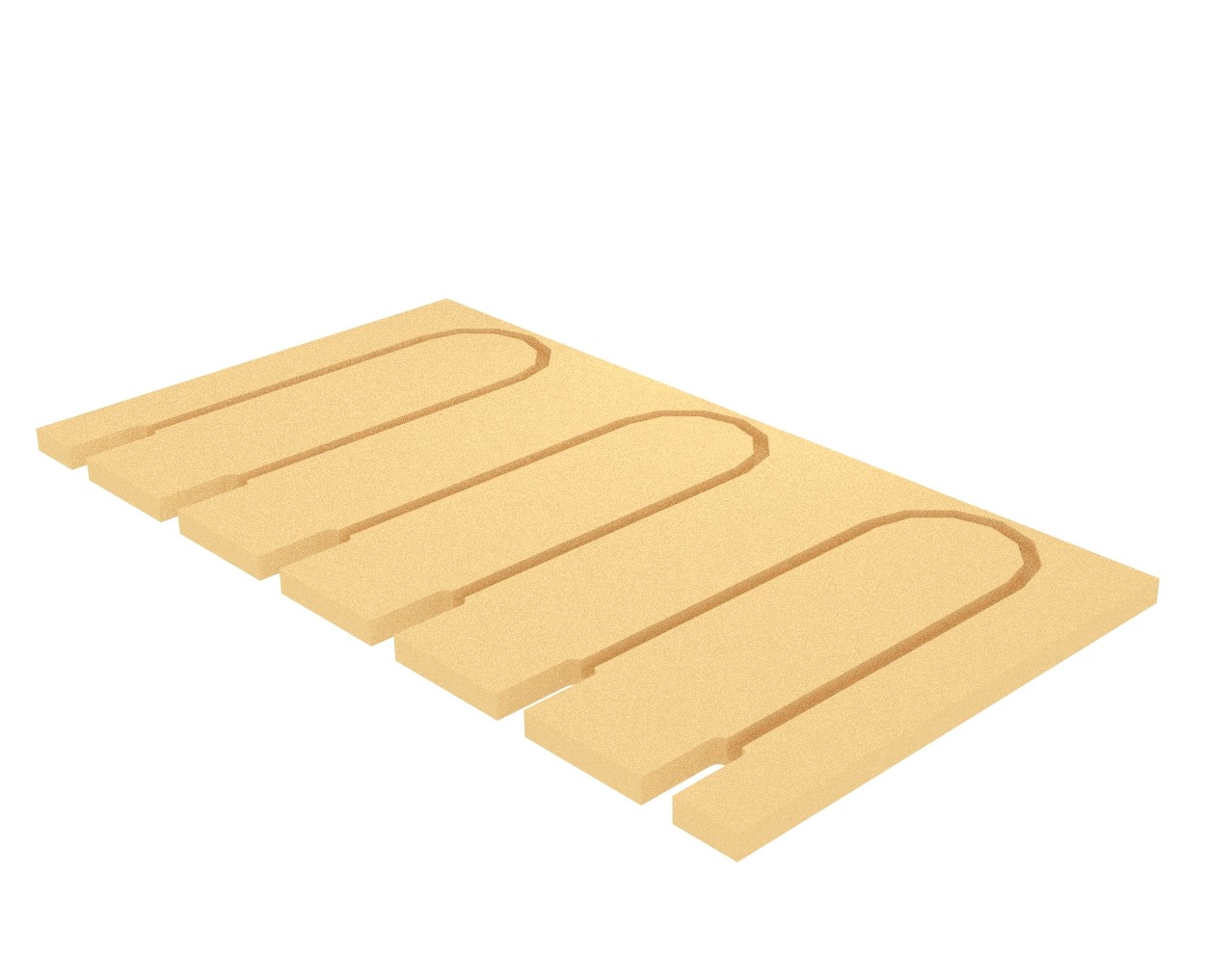

MFP-Platte (P5) – Torsionselement
Produktbeschreibung
Die MFP-Systemplatten werden als tragendes Element für Fußbodenheizungsrohre in Trockenbausystemen eingesetzt. Die physikalischen Eigenschaften der MFP-Paneele gewährleisten die bestmögliche Tragfähigkeit der Böden. Sie sind für die Montage auf Unterzügen vorgesehen. Die Paneele sind in verschiedenen Konfigurationen erhältlich, abhängig von den technischen Bedingungen einer bestimmten Investition. Ein unverzichtbares Zusatzelement bei der Montage der MFP-Platten ist ein entsprechend profiliertes Aluminiumblech, das einen Kühlkörper darstellt, dessen Aufgabe es ist, die Wärme von der Seite des Rohres aufzufangen und gleichmäßig über die Plattenoberfläche zu verteilen
| Palette Pallet |
|||||||
|---|---|---|---|---|---|---|---|
| Index Index |
Rohrdurchmesser Pipe diameter |
Abstand (mm) Distance (mm) |
Produktabmessungen X/ Y/ Z (mm) Product dimensions X/ Y/ Z (mm) |
Nettogewicht (kg) Net weight (kg) |
Stückzahl Quantity |
Abmessungen X/ Y/ Z (mm) Dimensions X/ Y/ Z (mm) |
Bruttogewicht (kg) Gross weight (kg) |
| F-069560 | 16/17 | 150 | 1200 x 600 x 22 | 10.33 | 50 | 1200 x 1200 x 1300 | 515 |
| F-065134 | 16/17 | 200 | 1200 x 600 x 22 | 10.33 | 50 | 1200 x 1200 x 1300 | 515 |

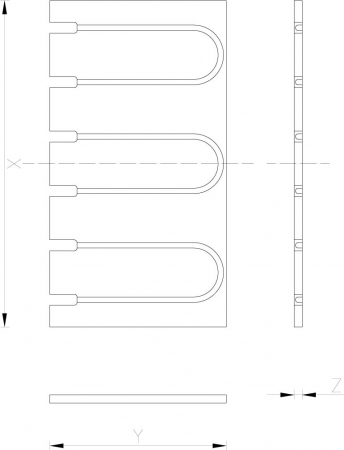

technische zeichnung
