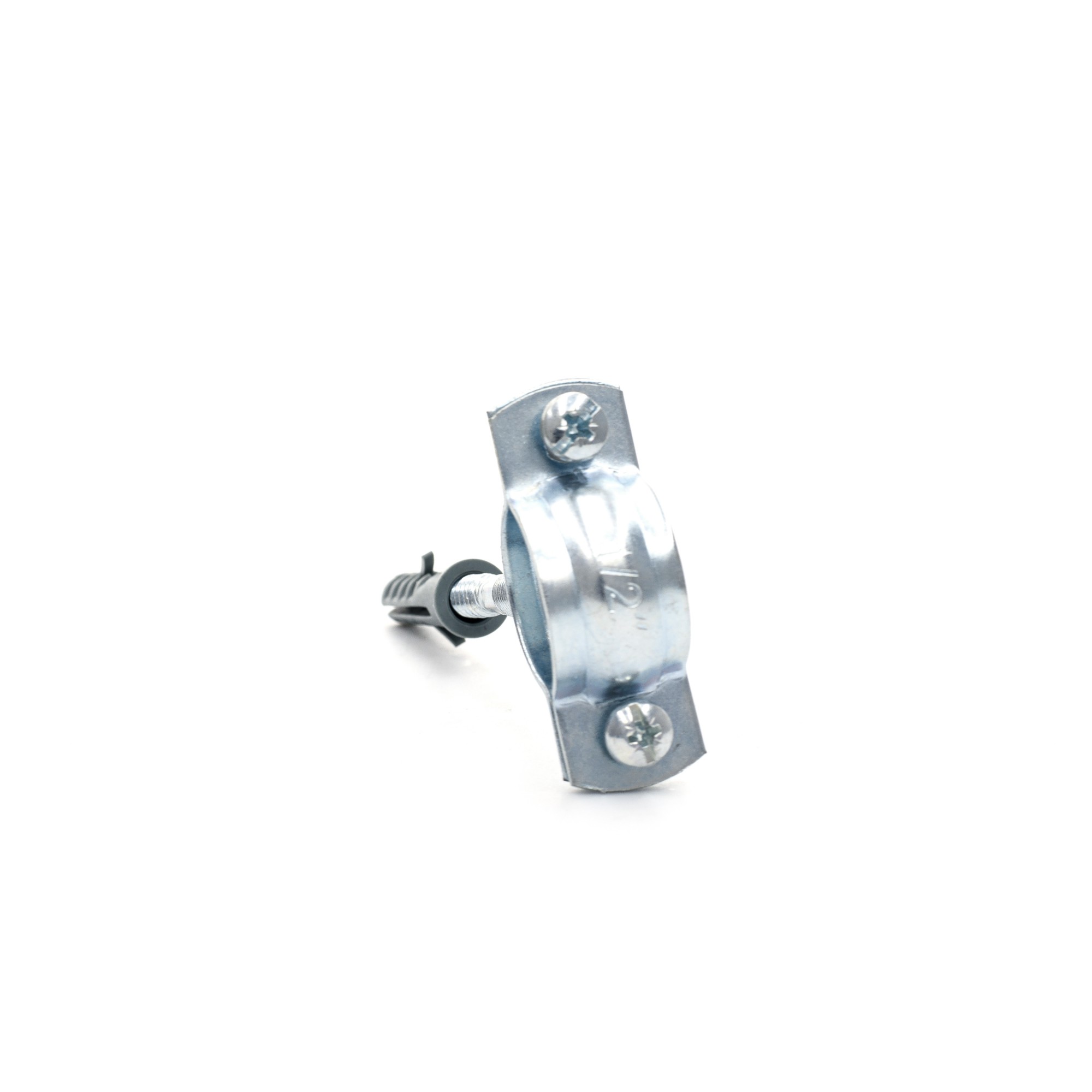

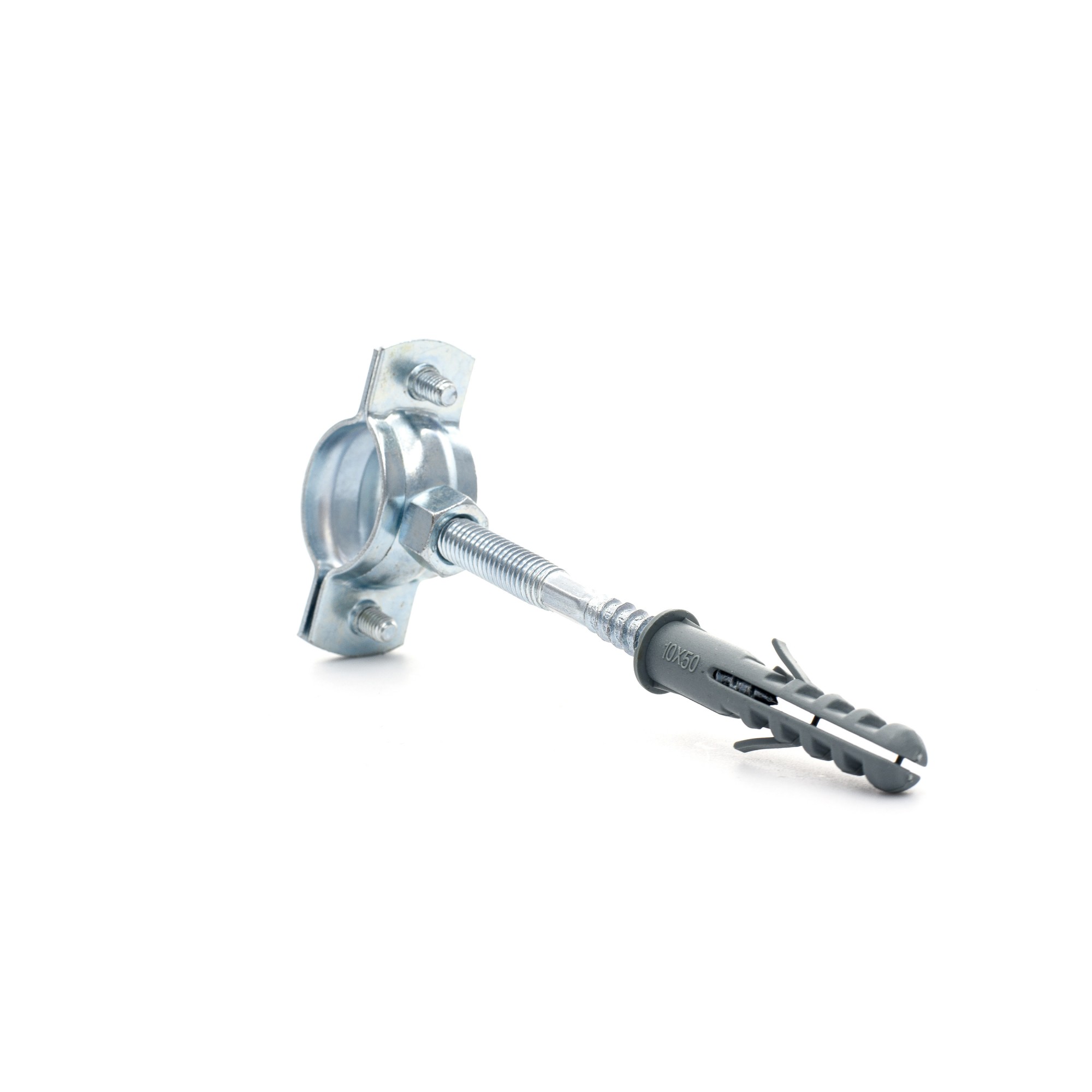

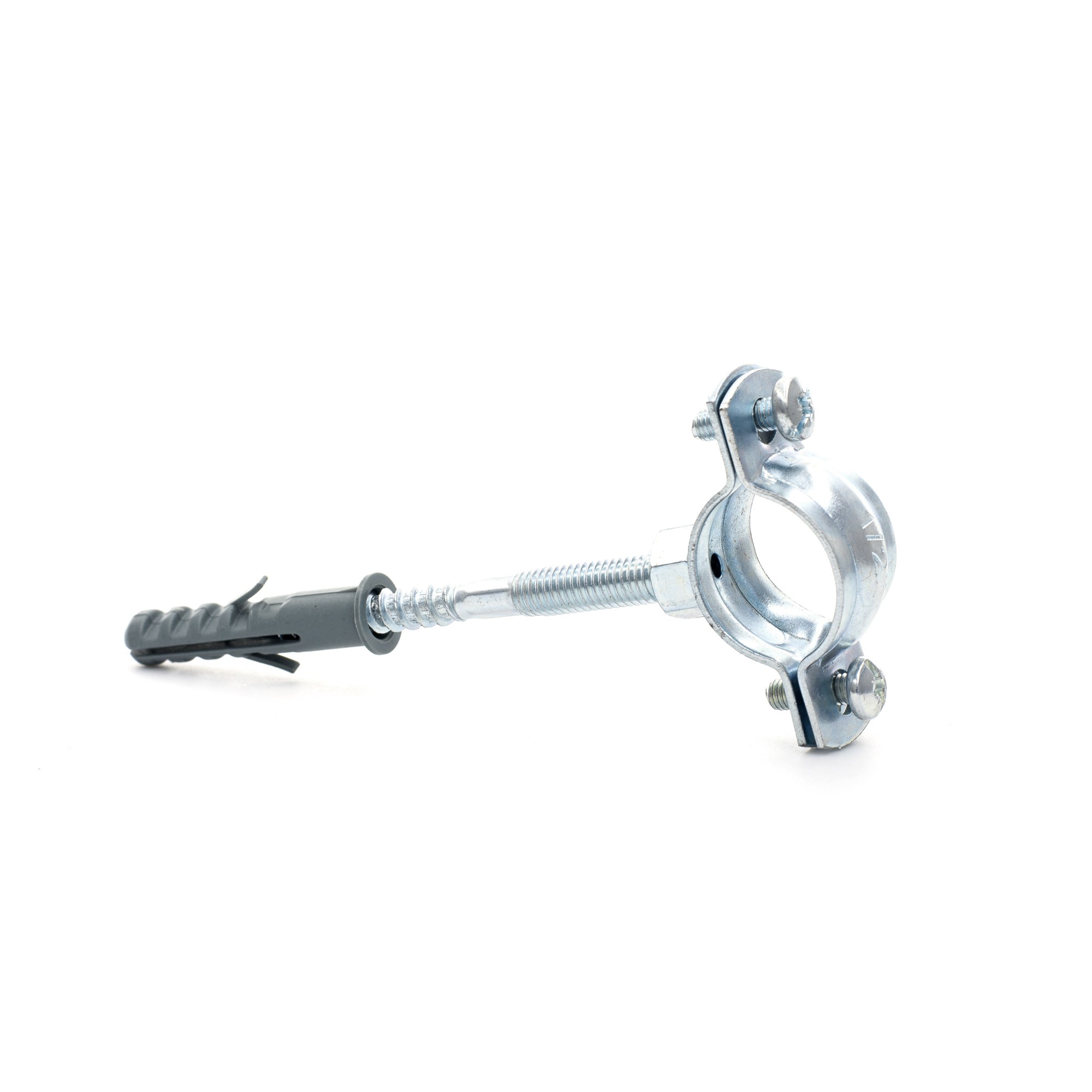

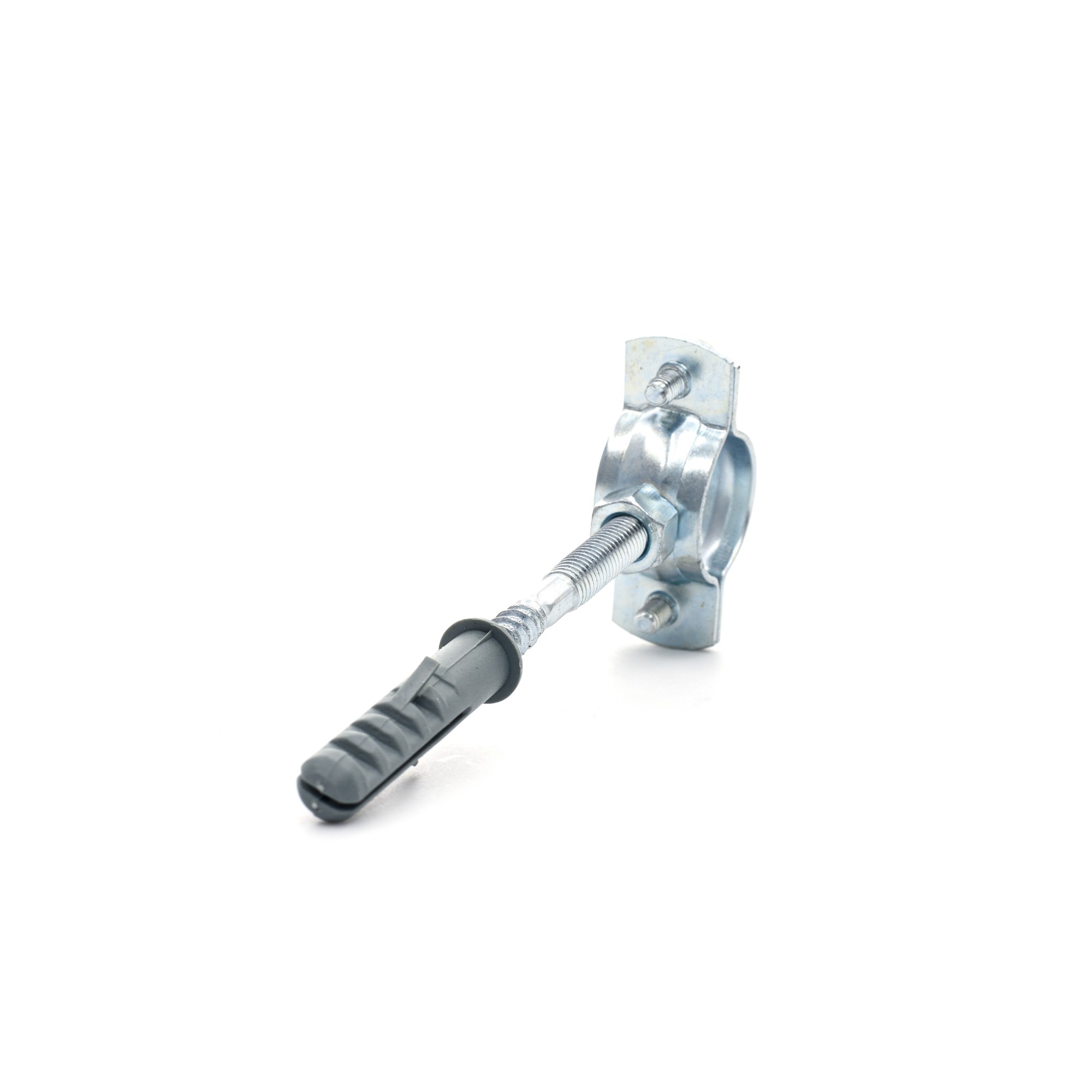

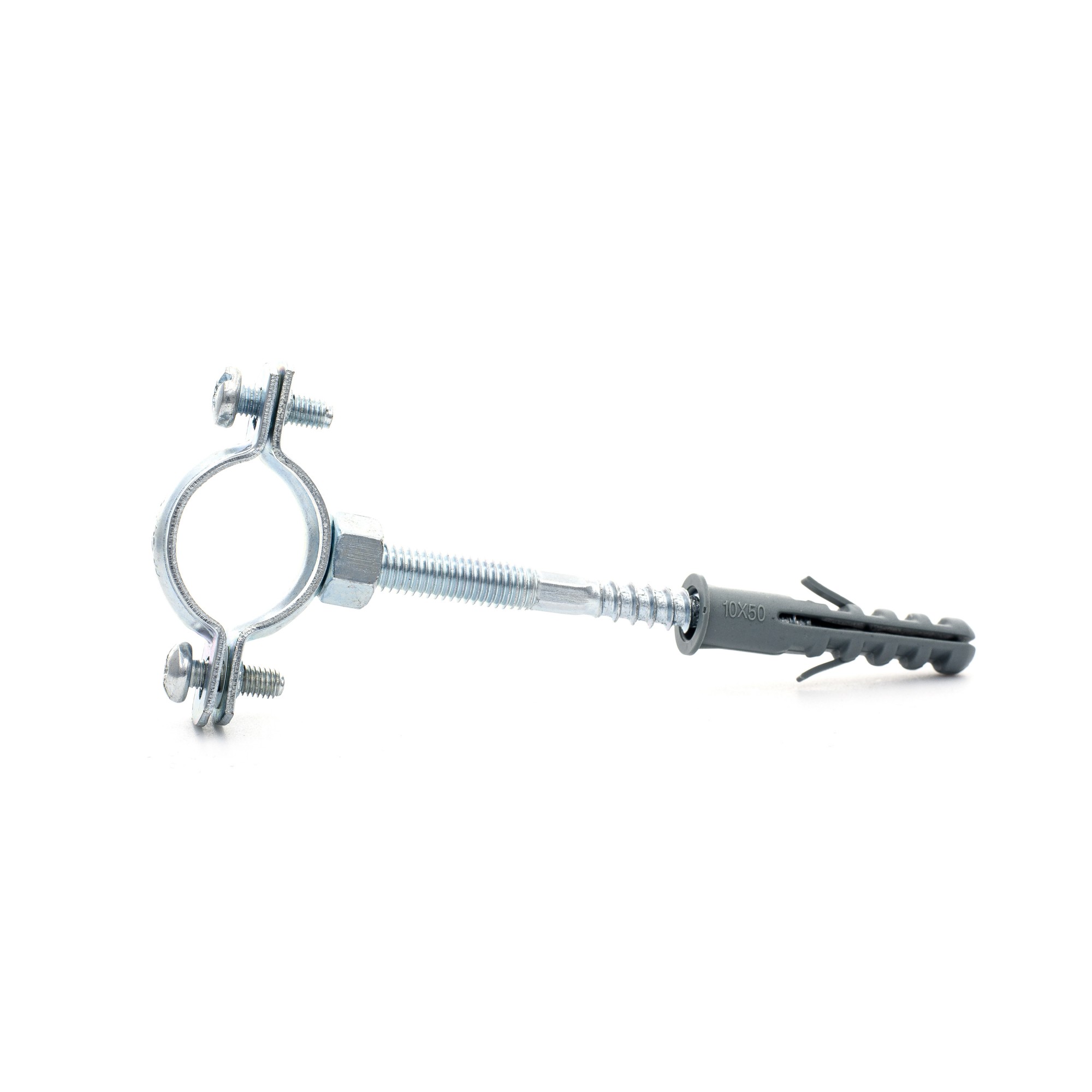

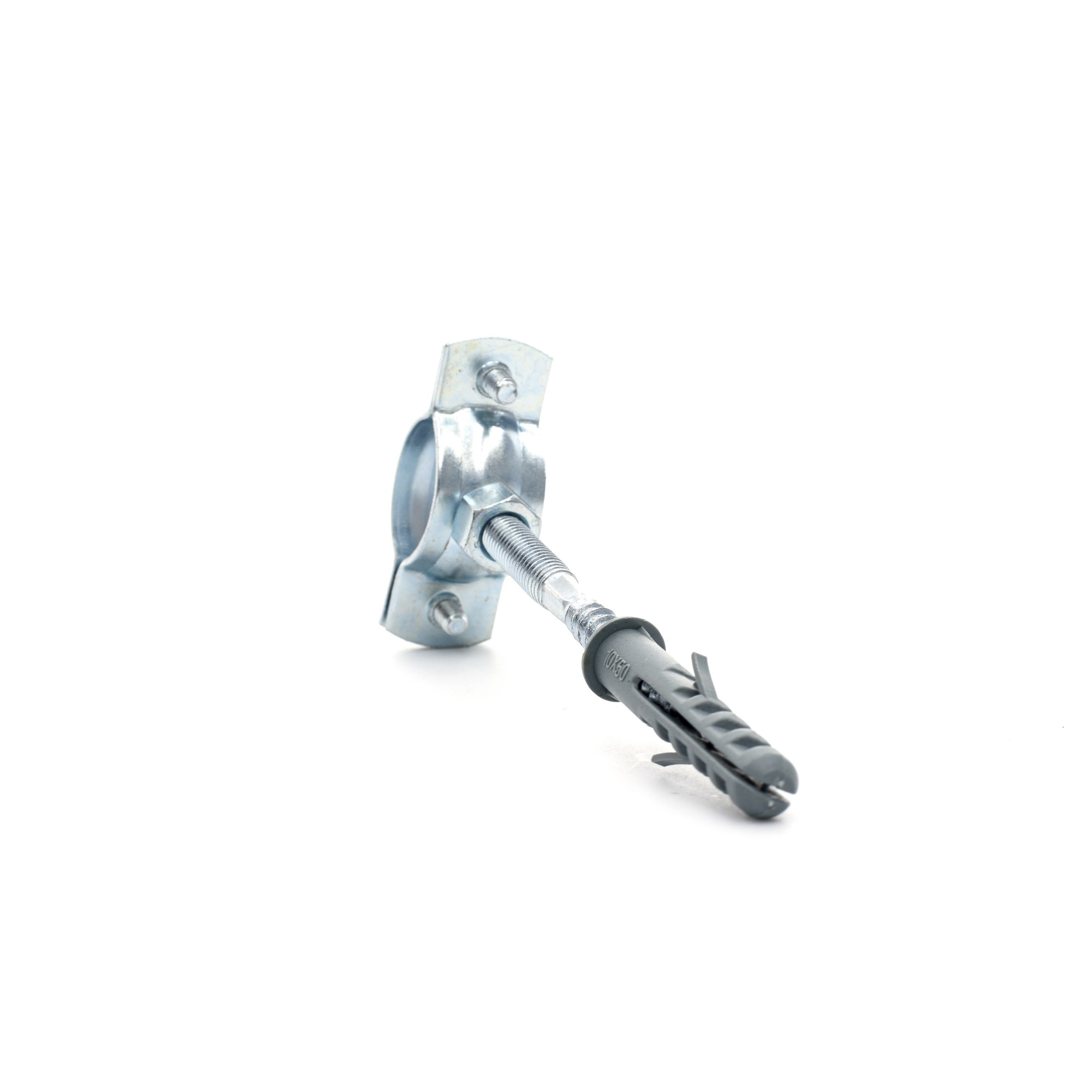

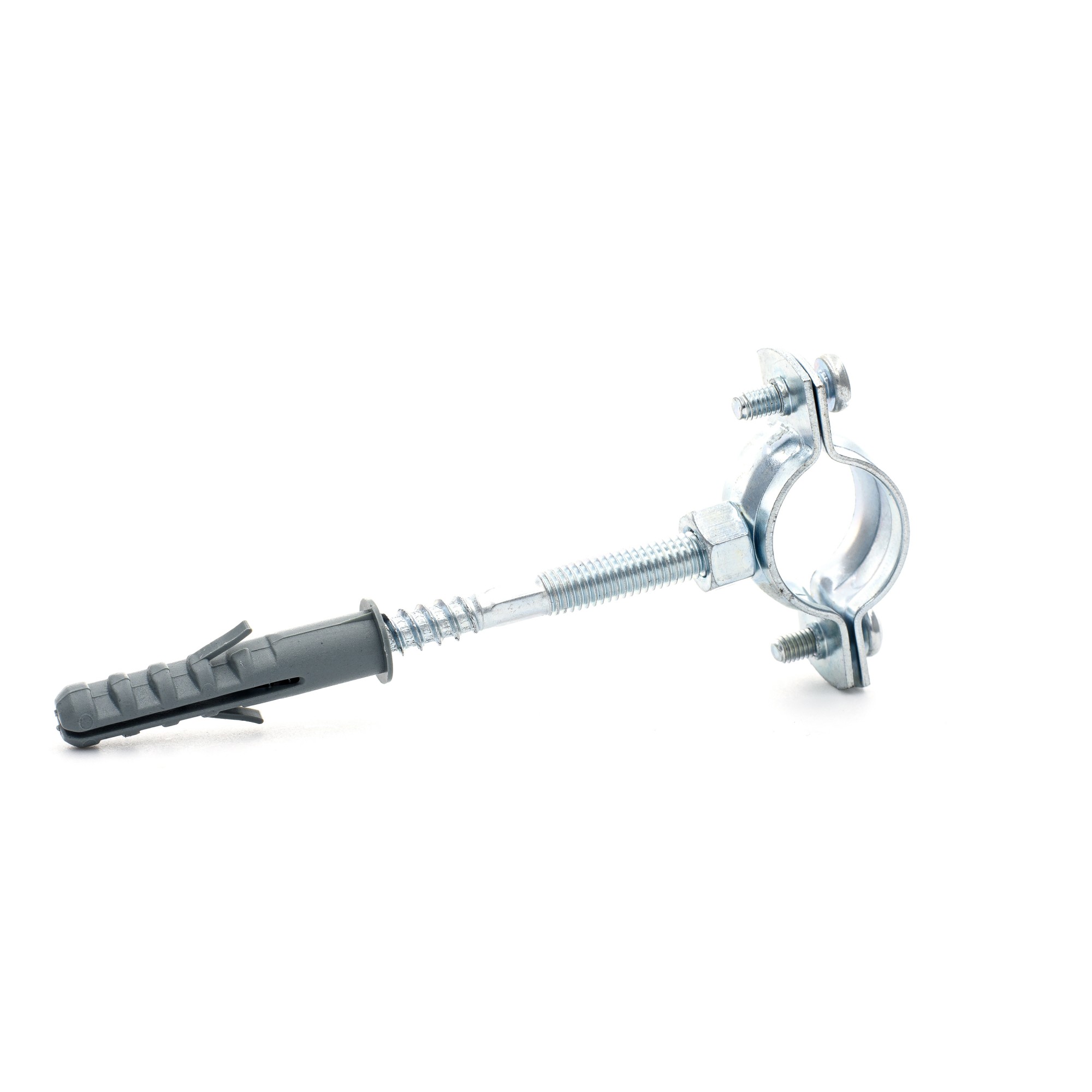

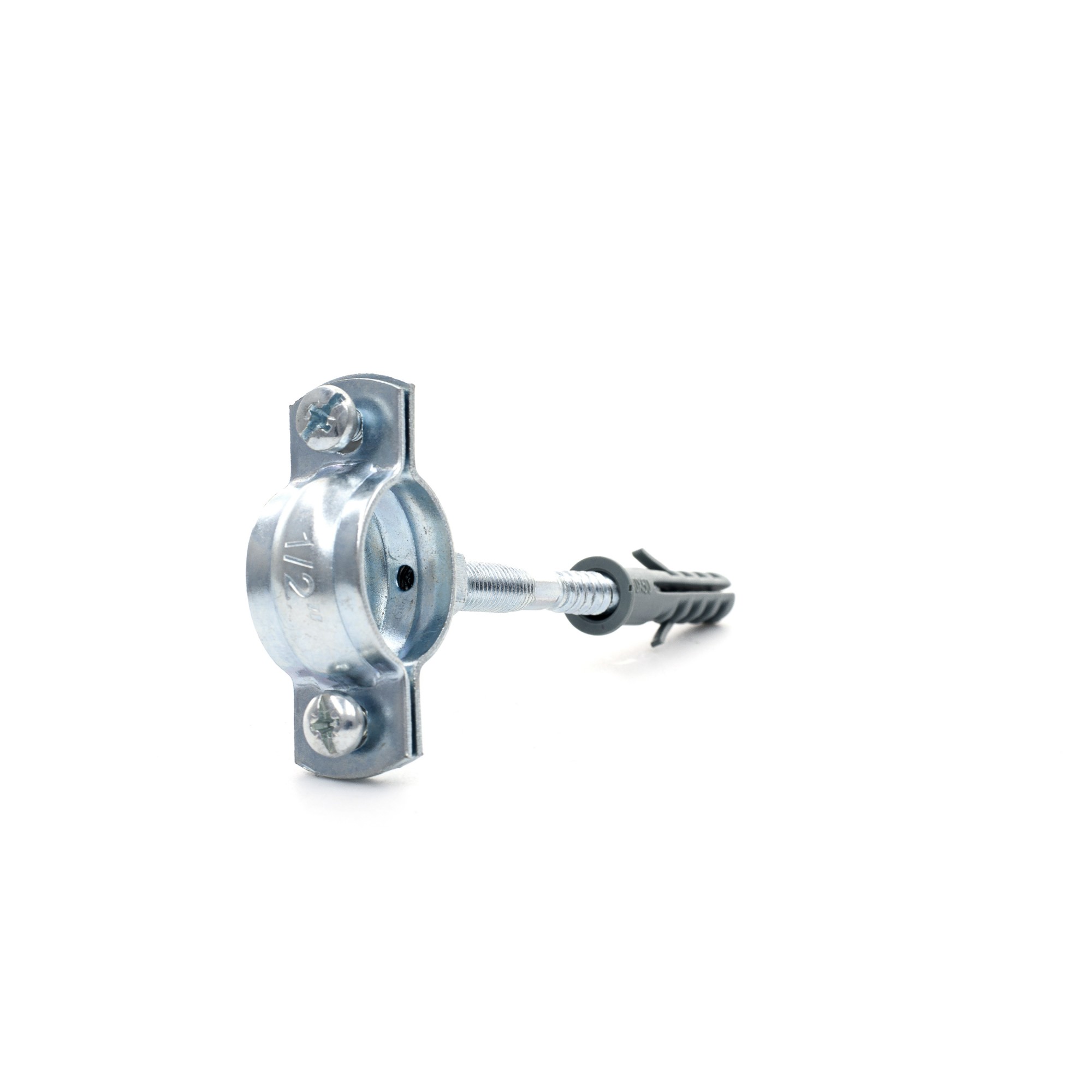

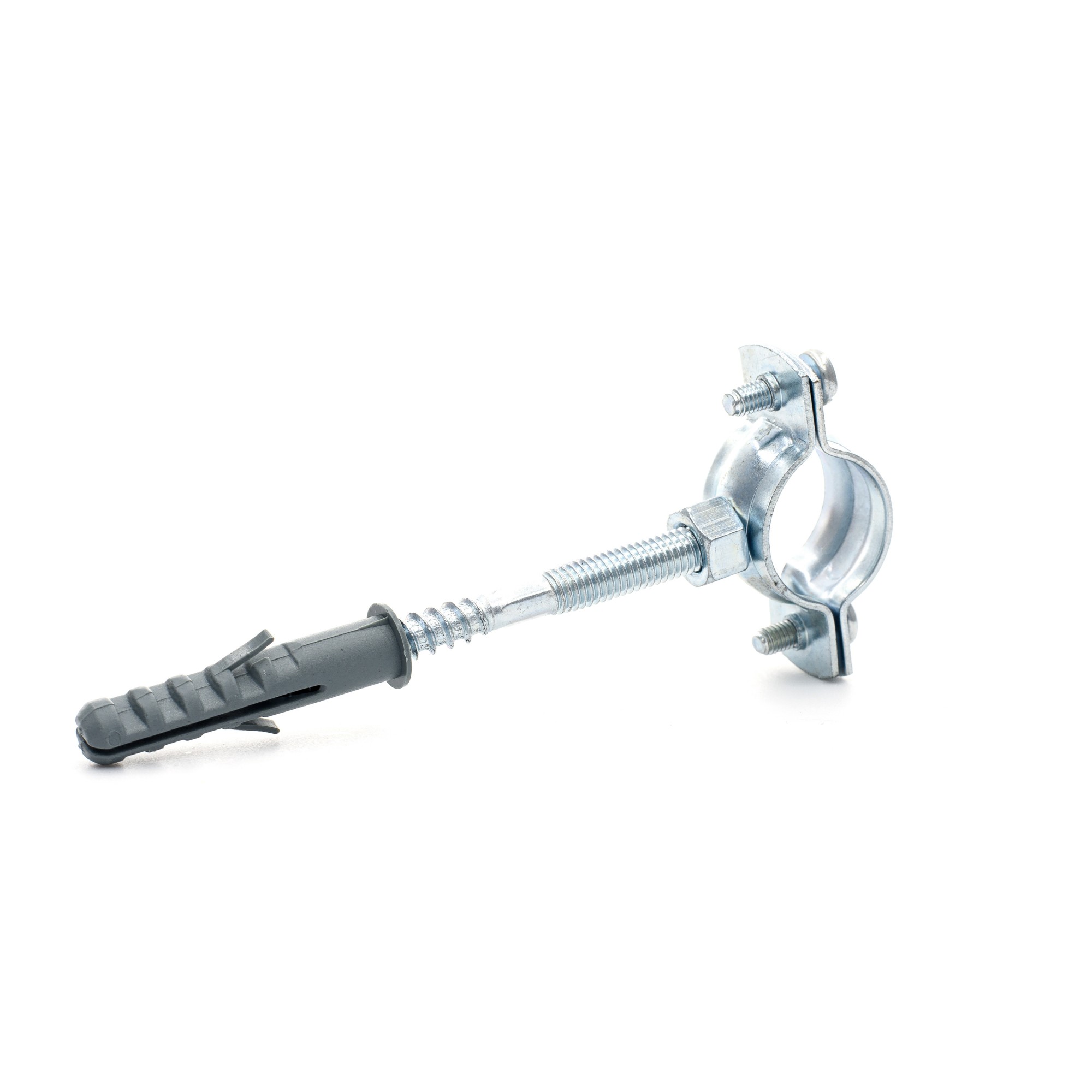

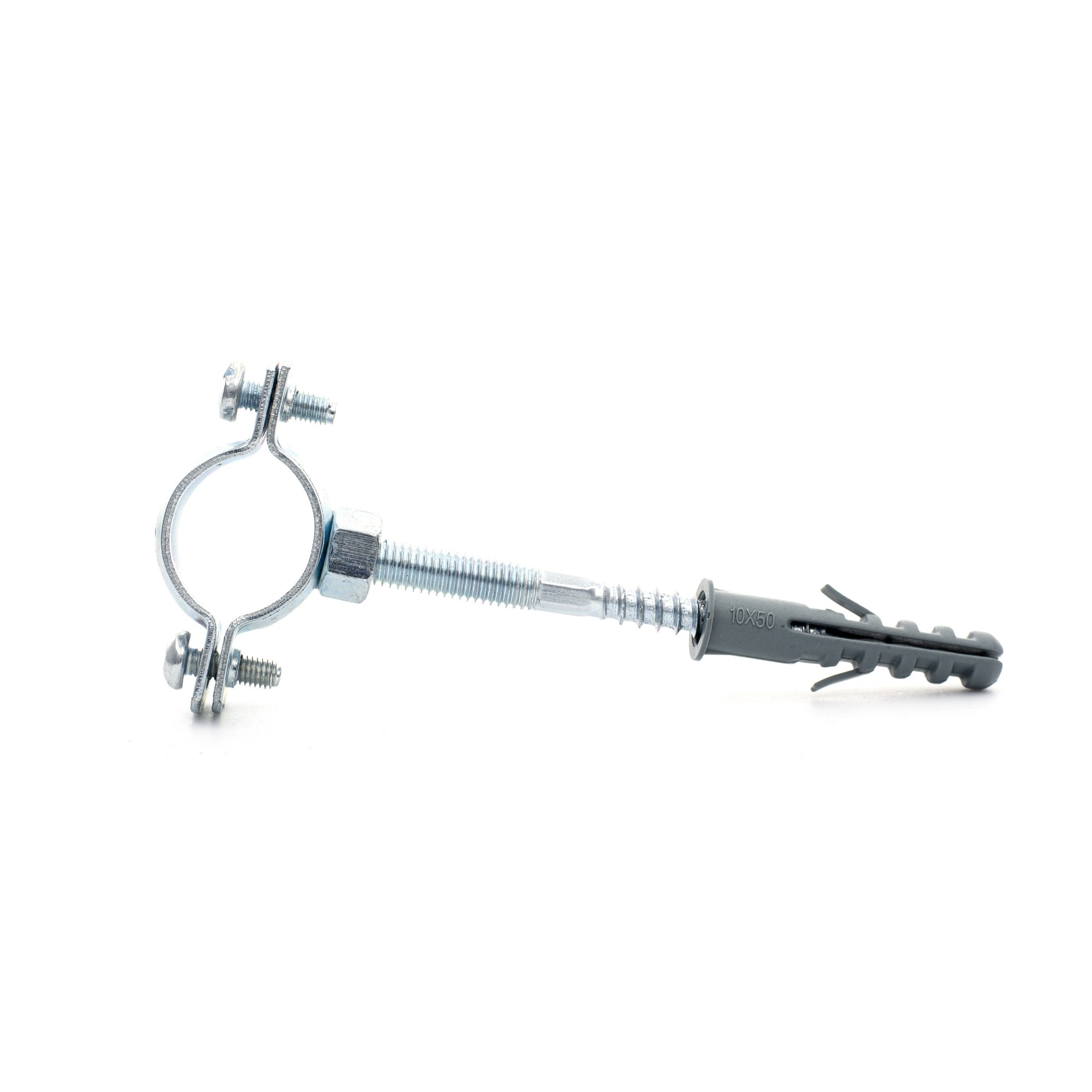

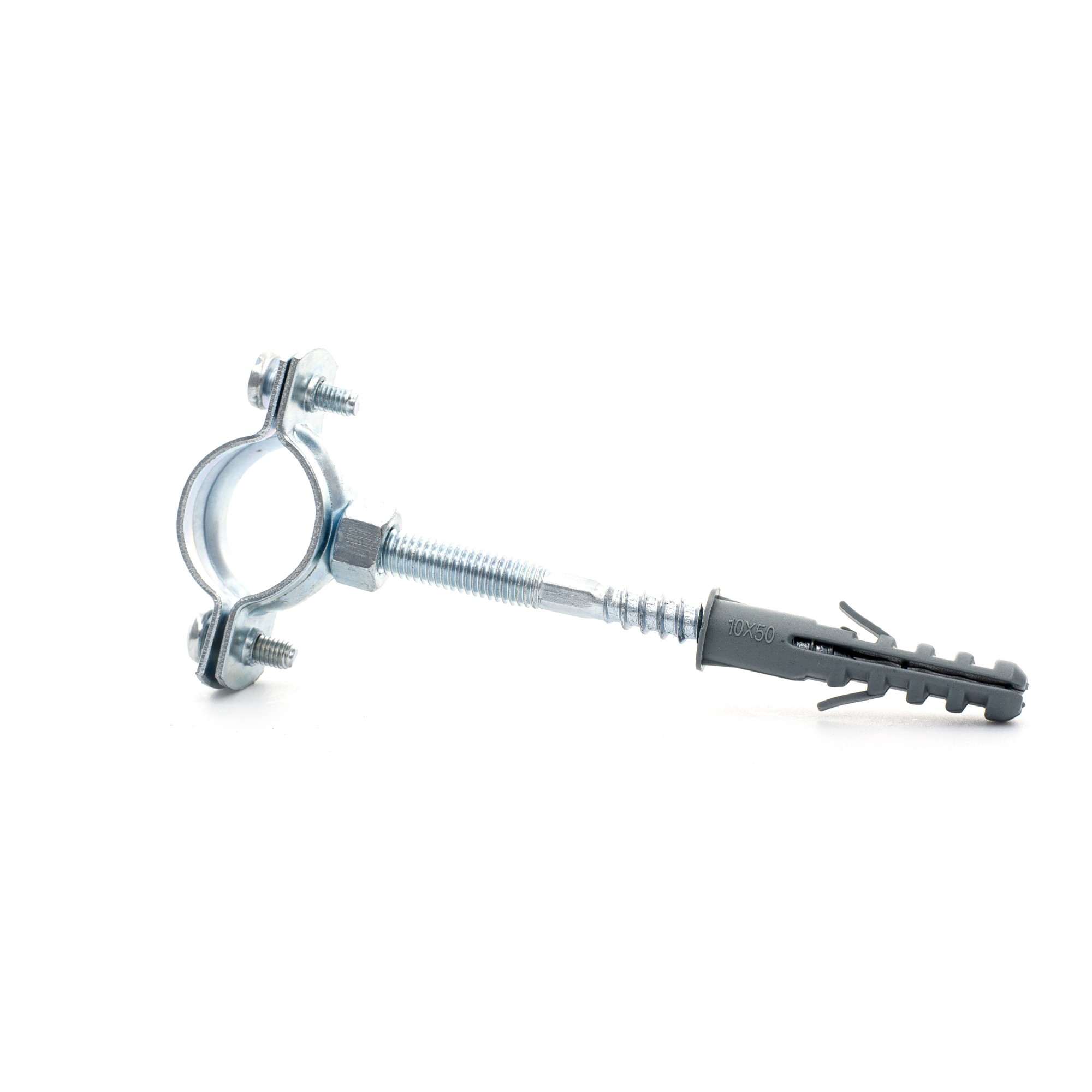

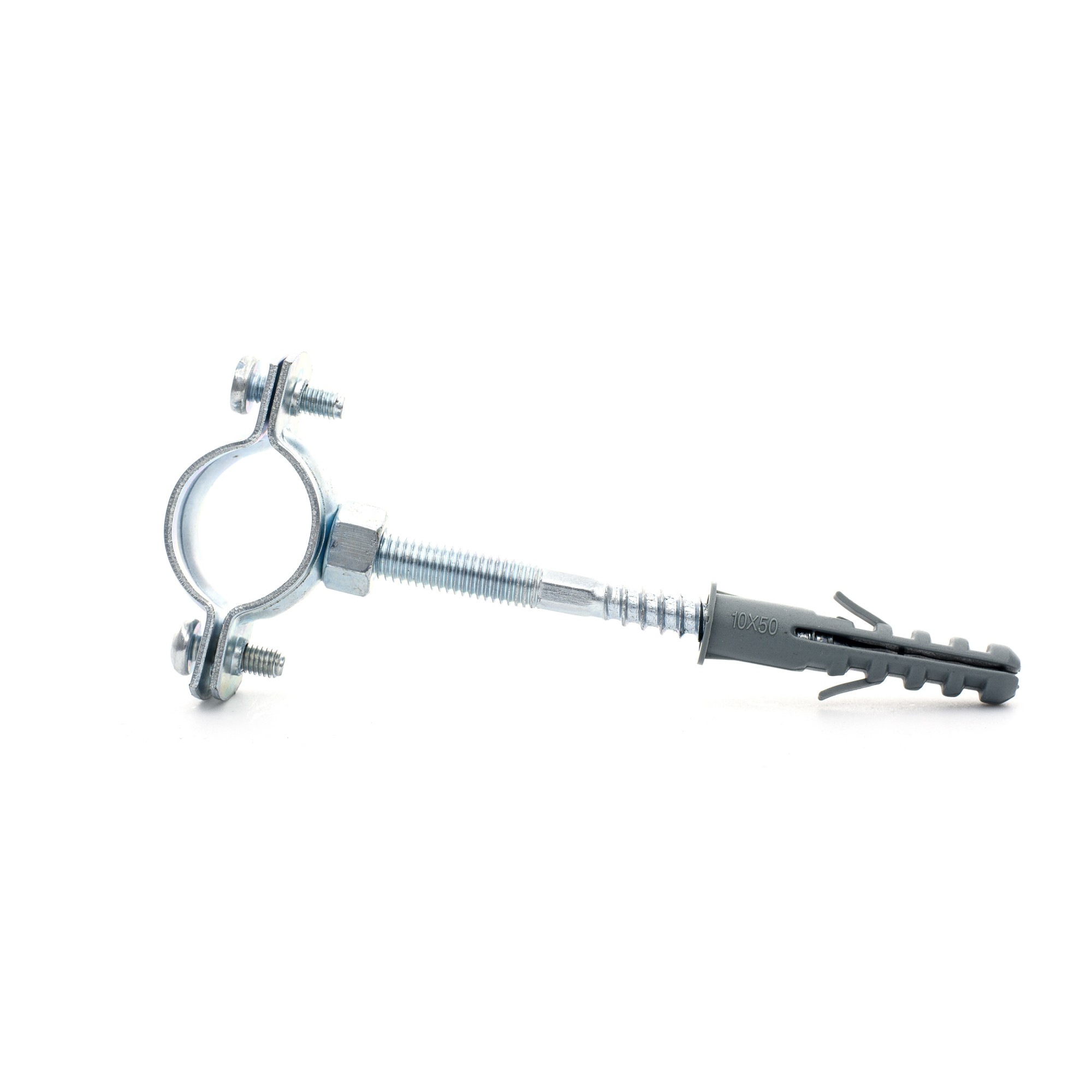

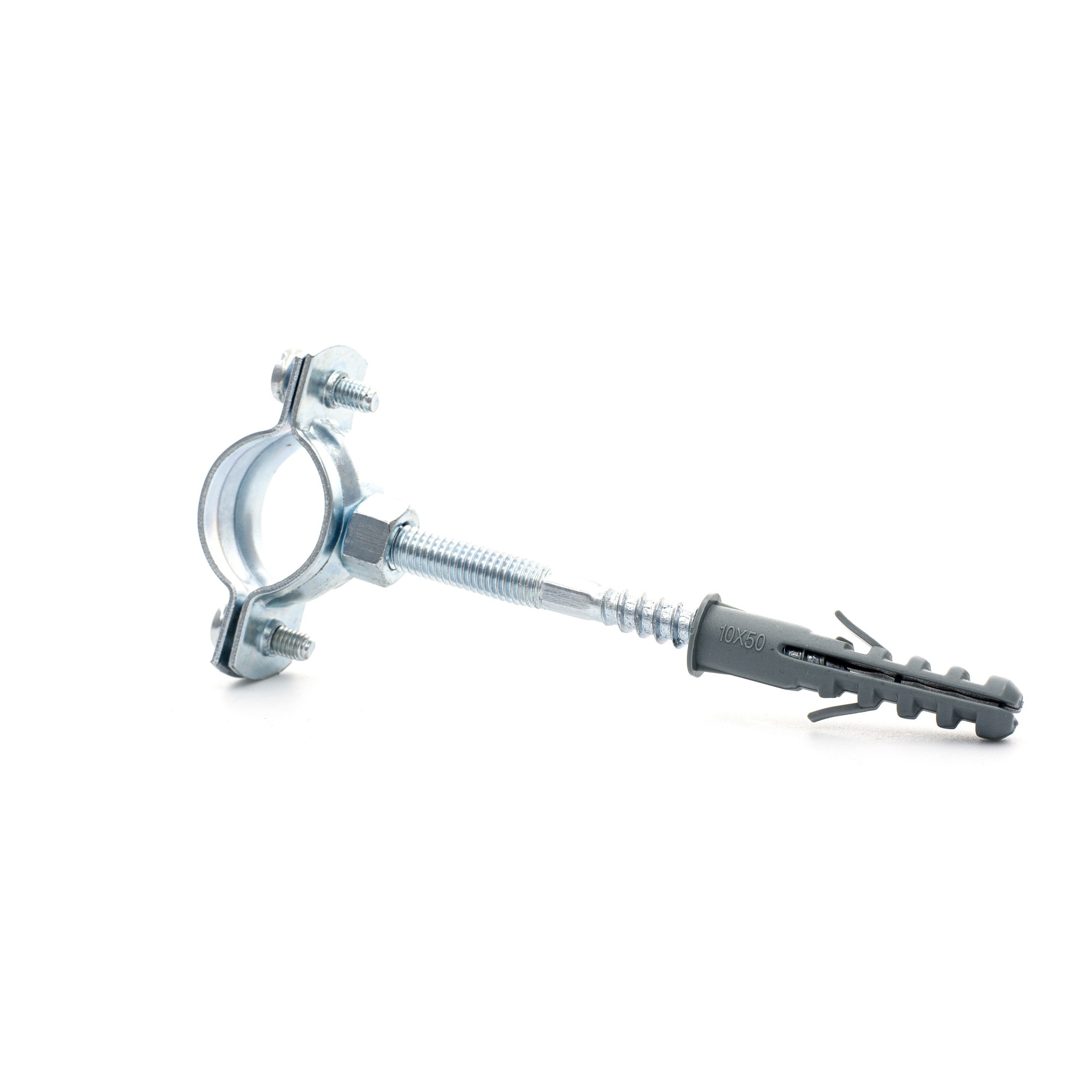

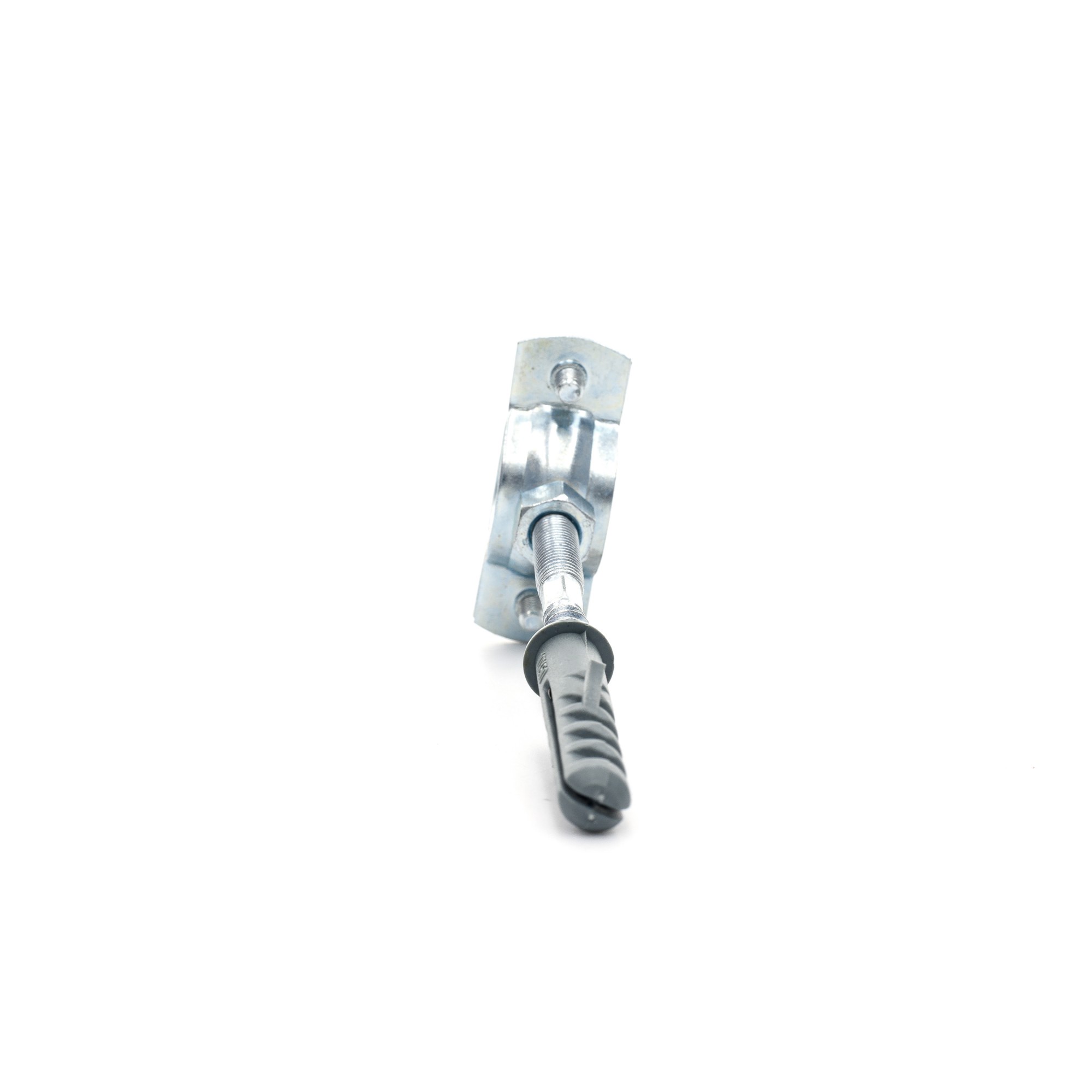

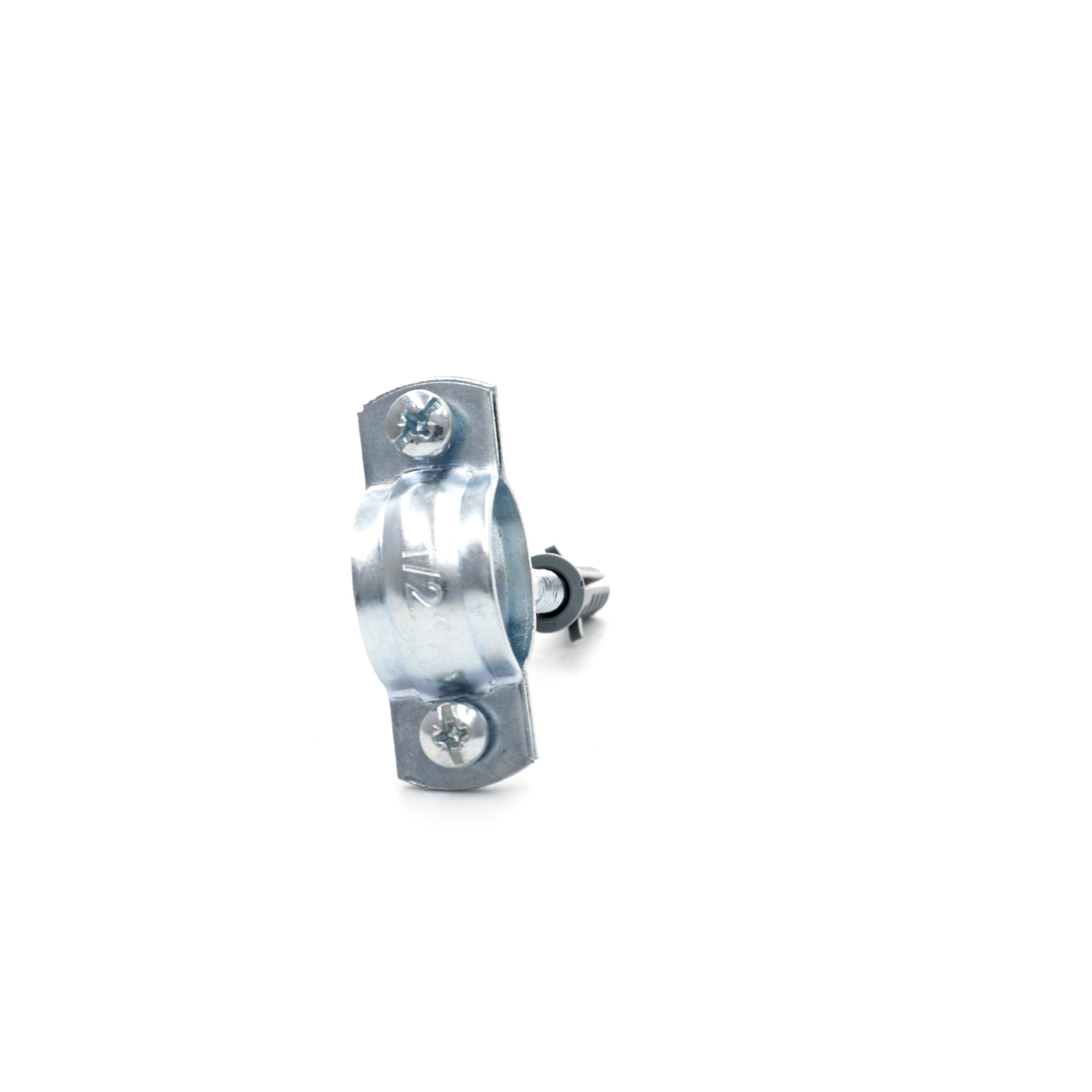

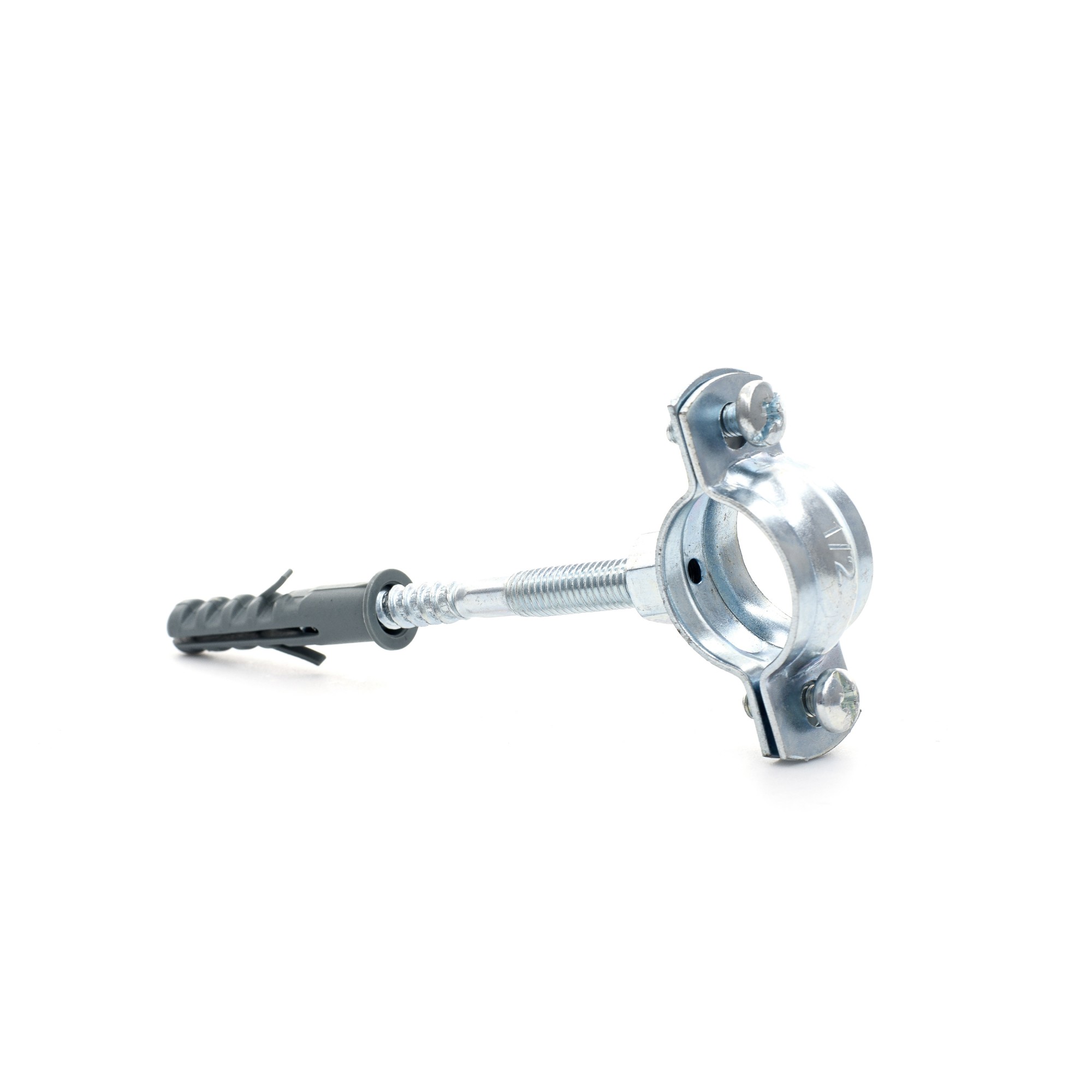

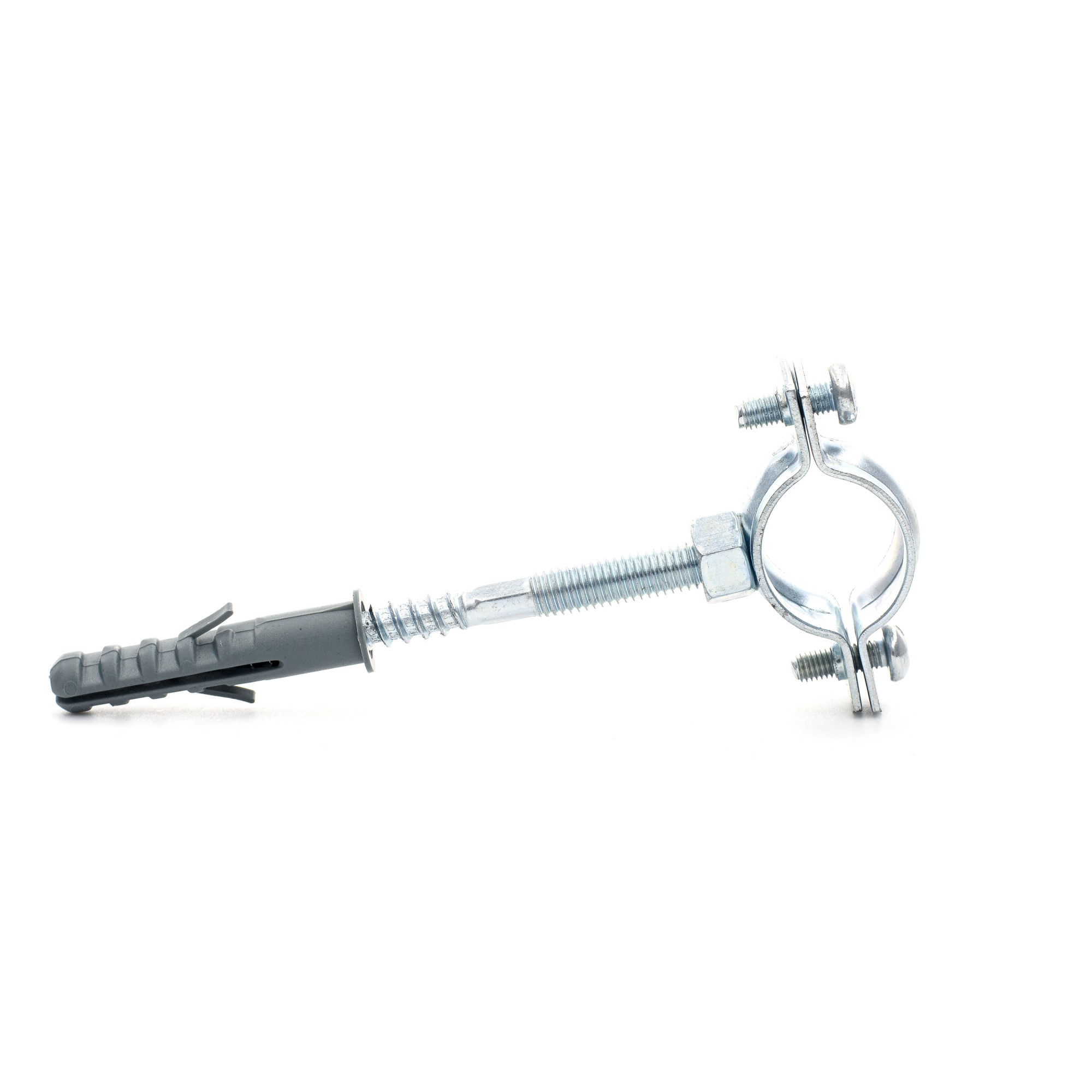

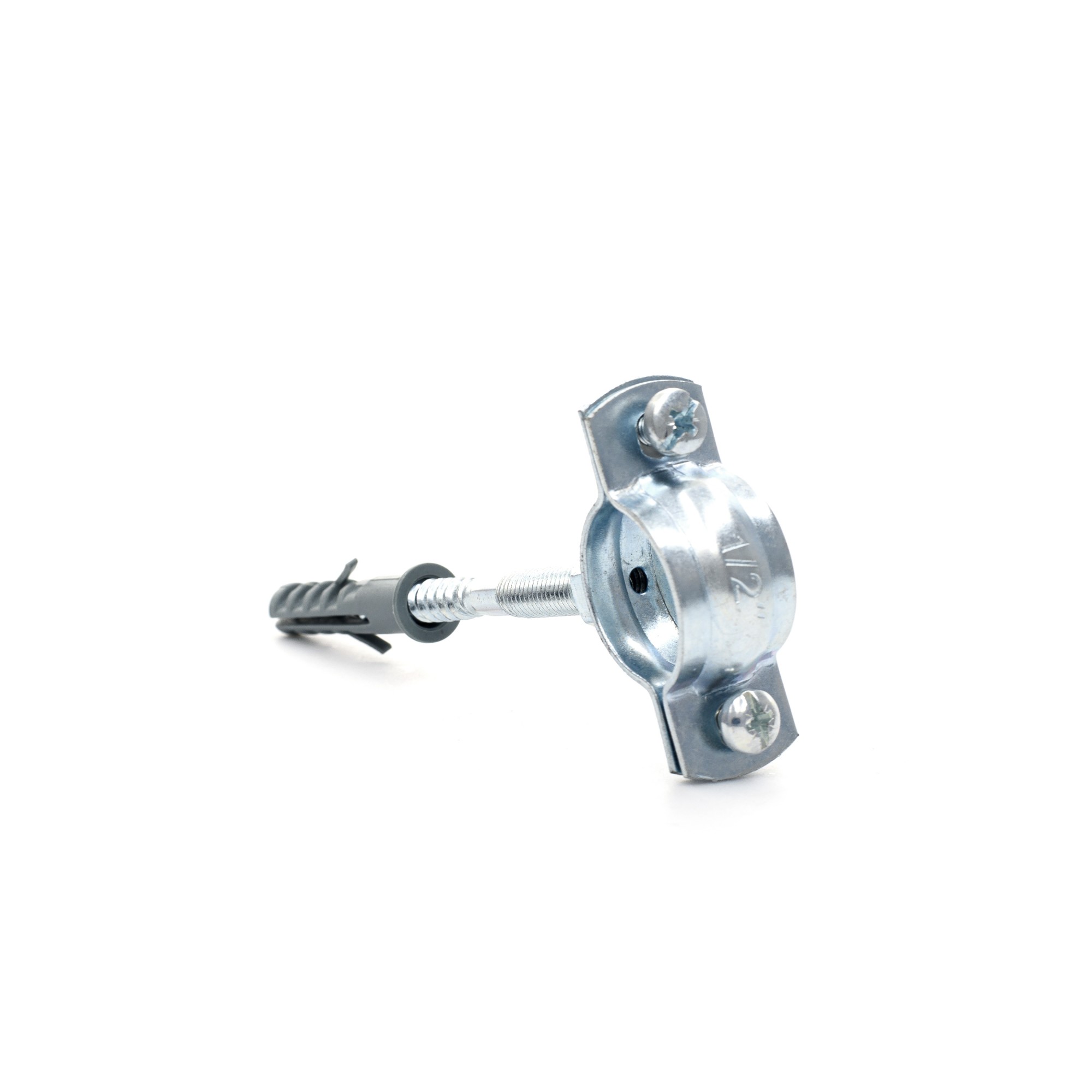

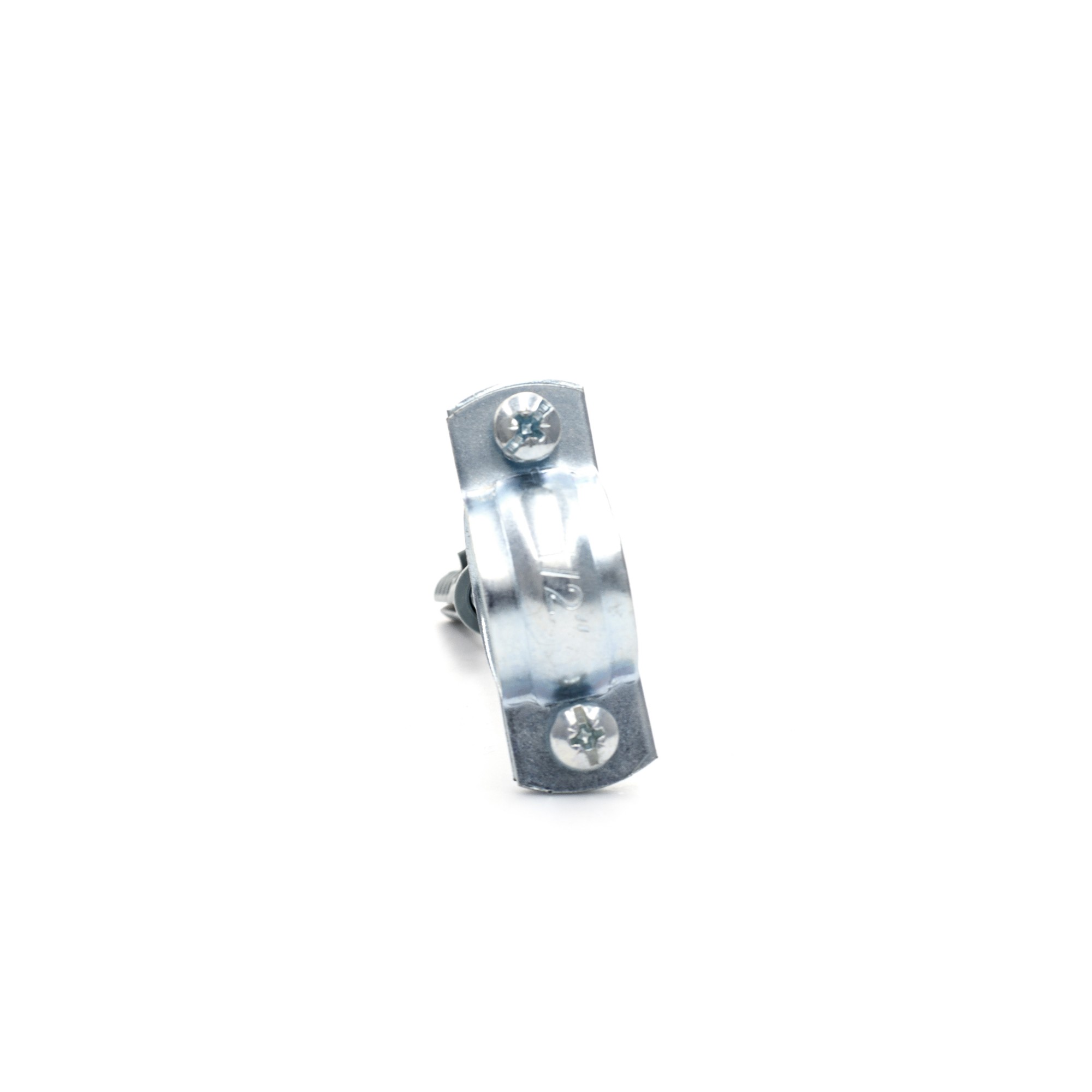

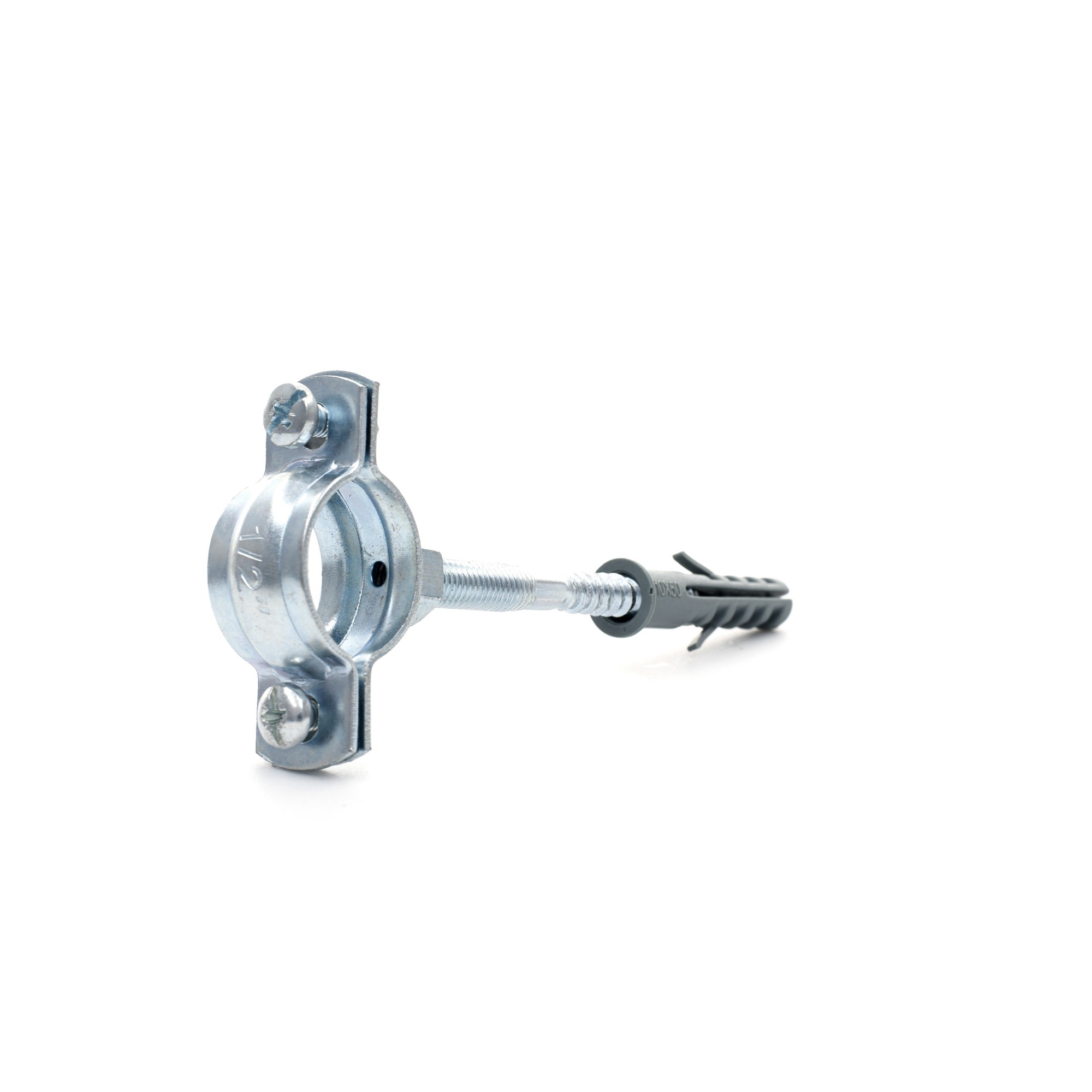

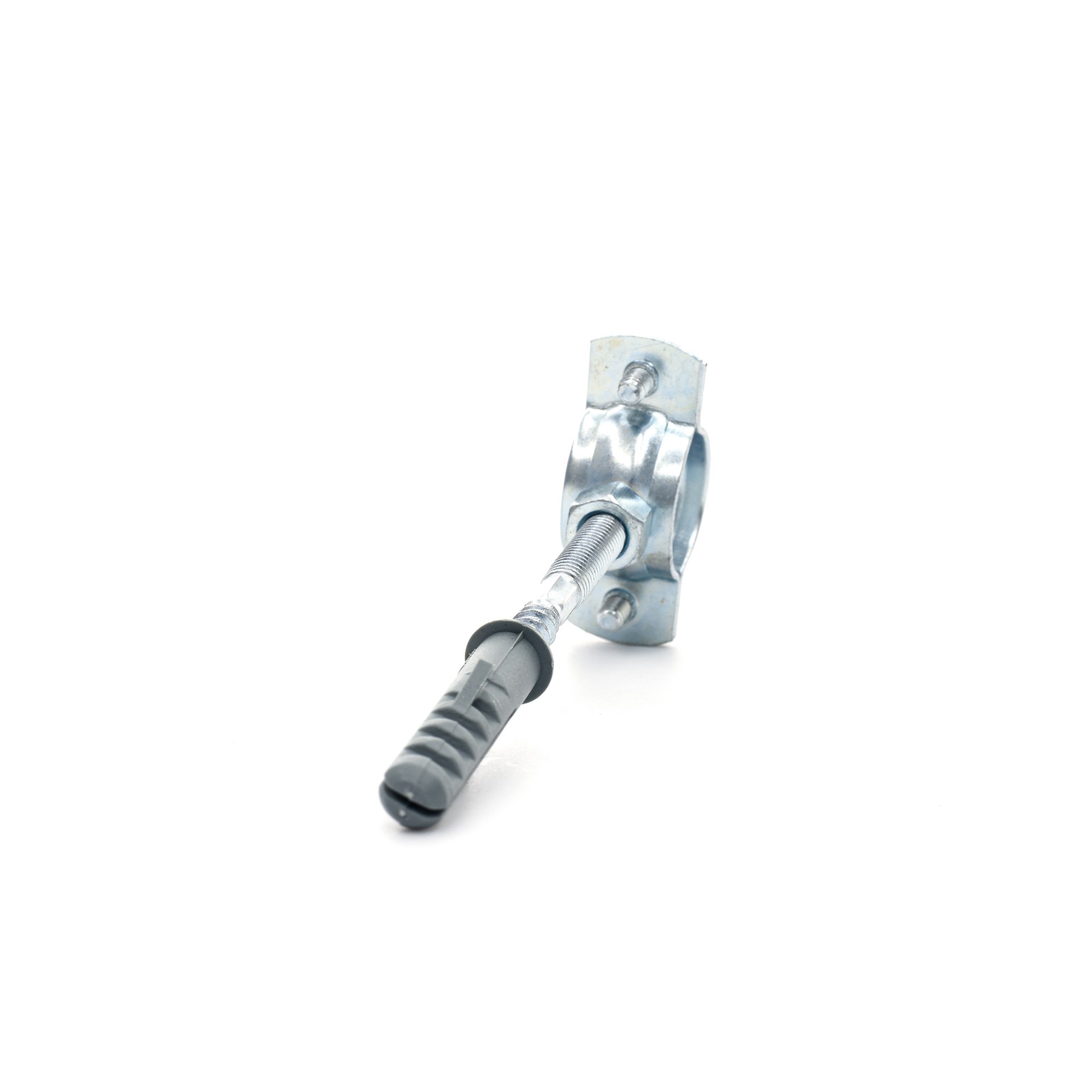

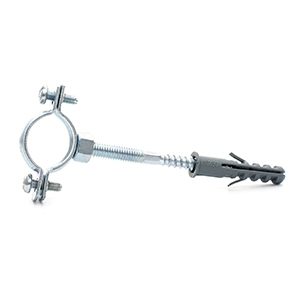

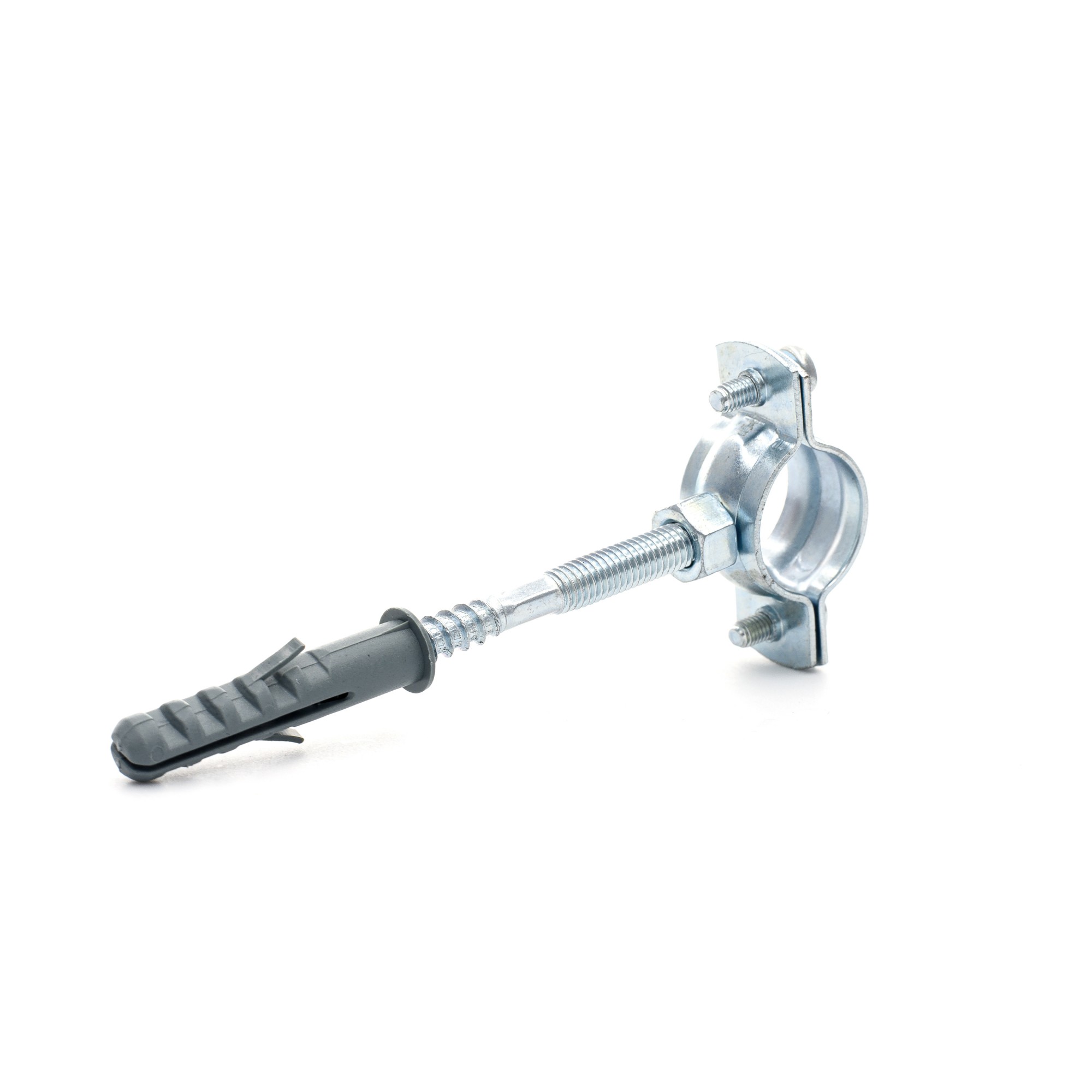

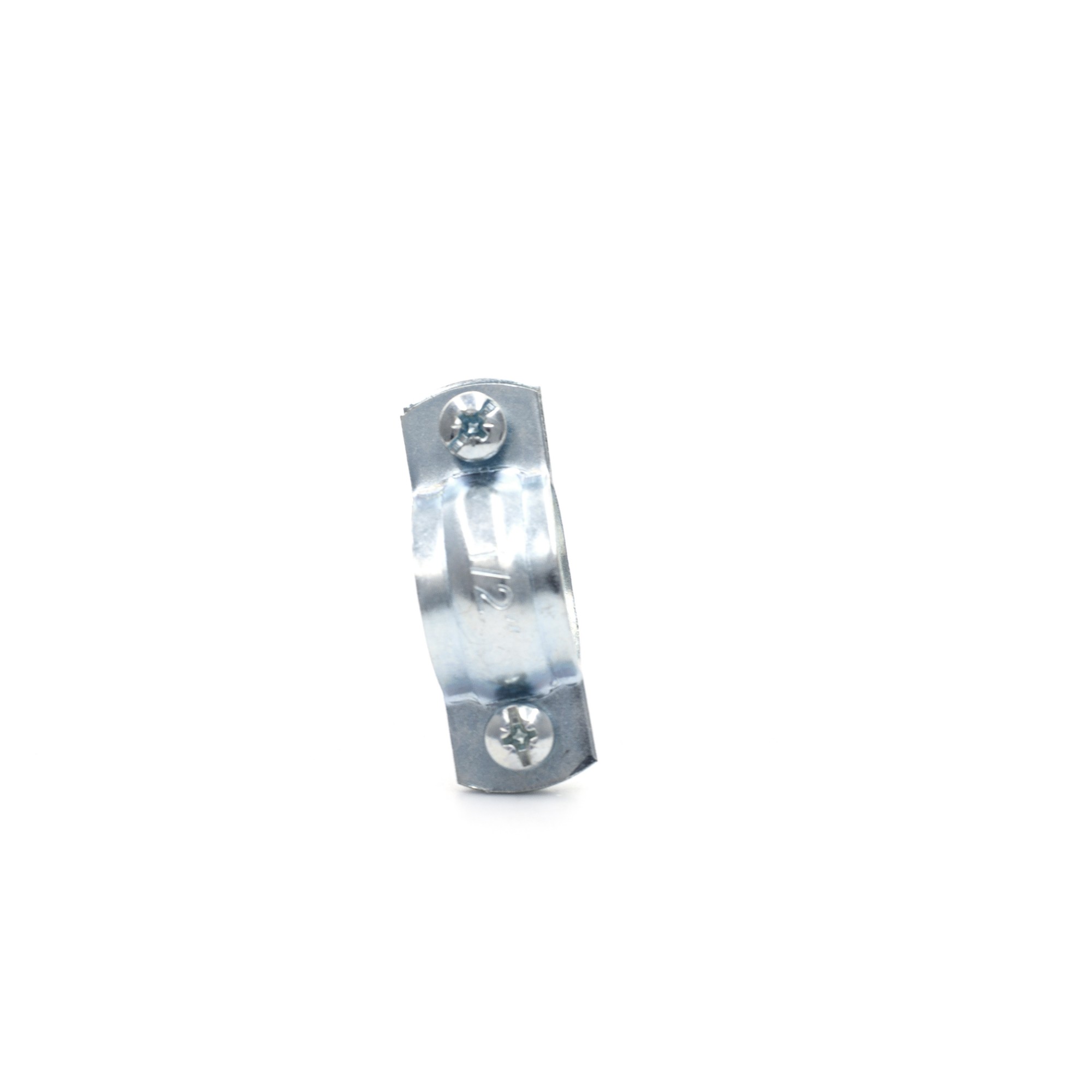

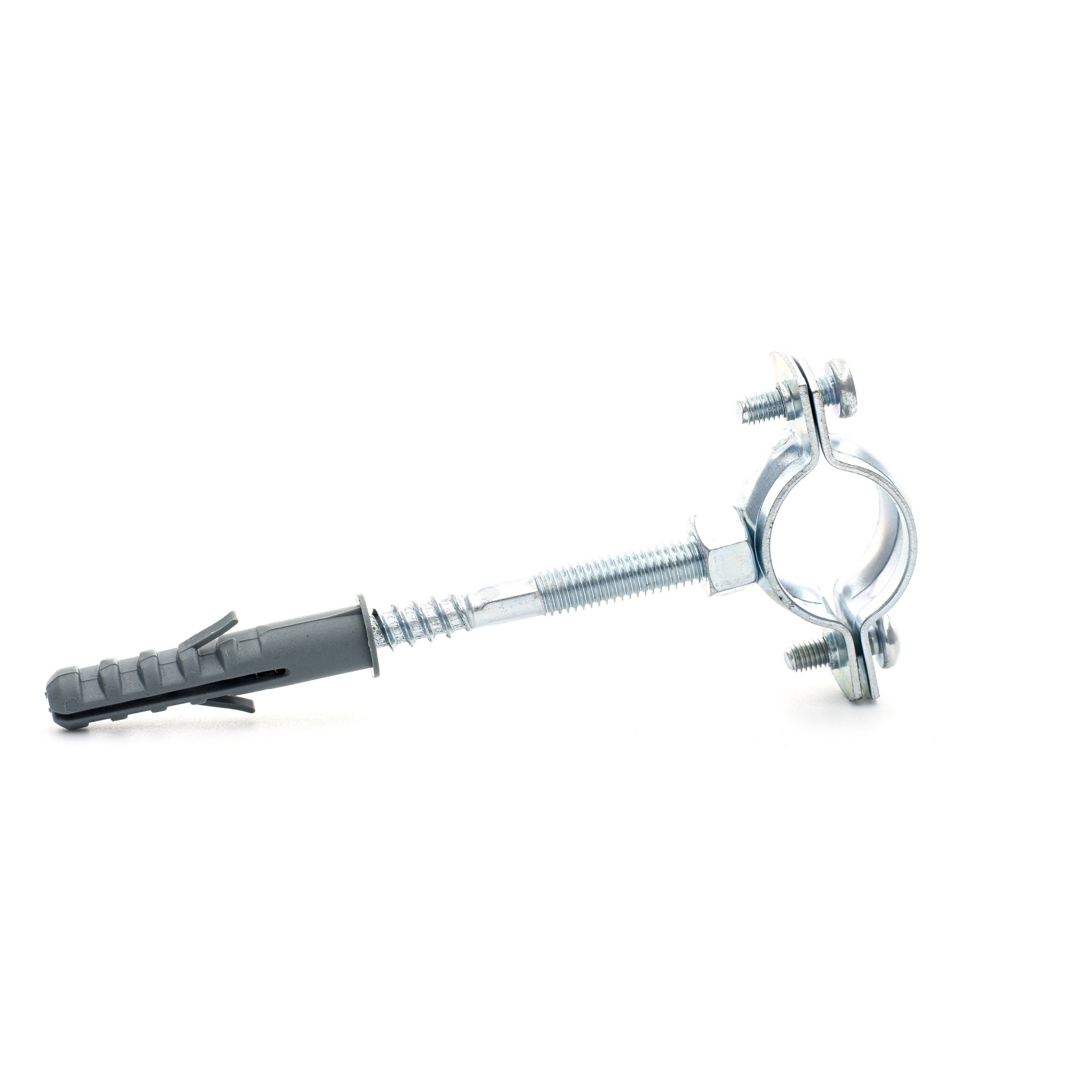

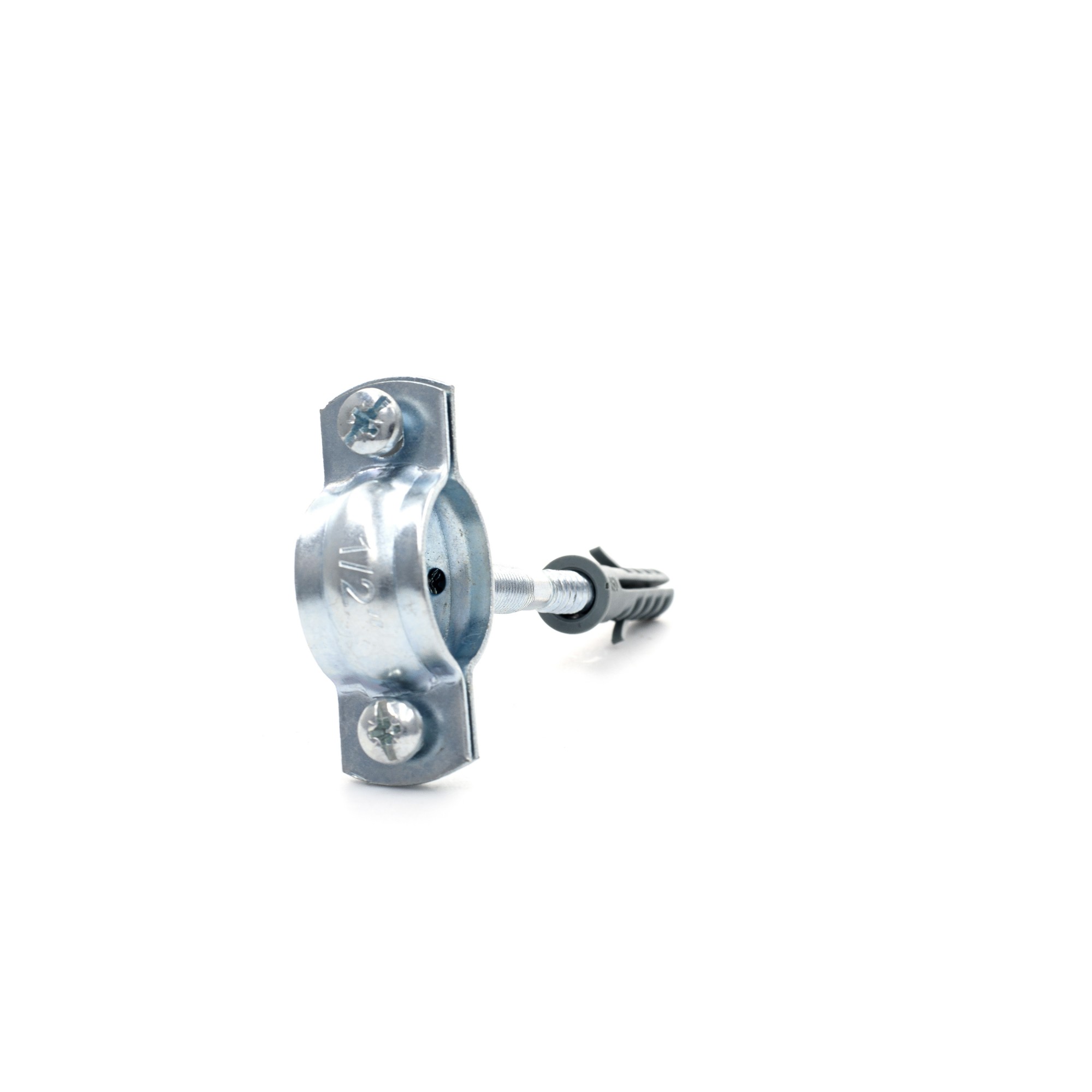

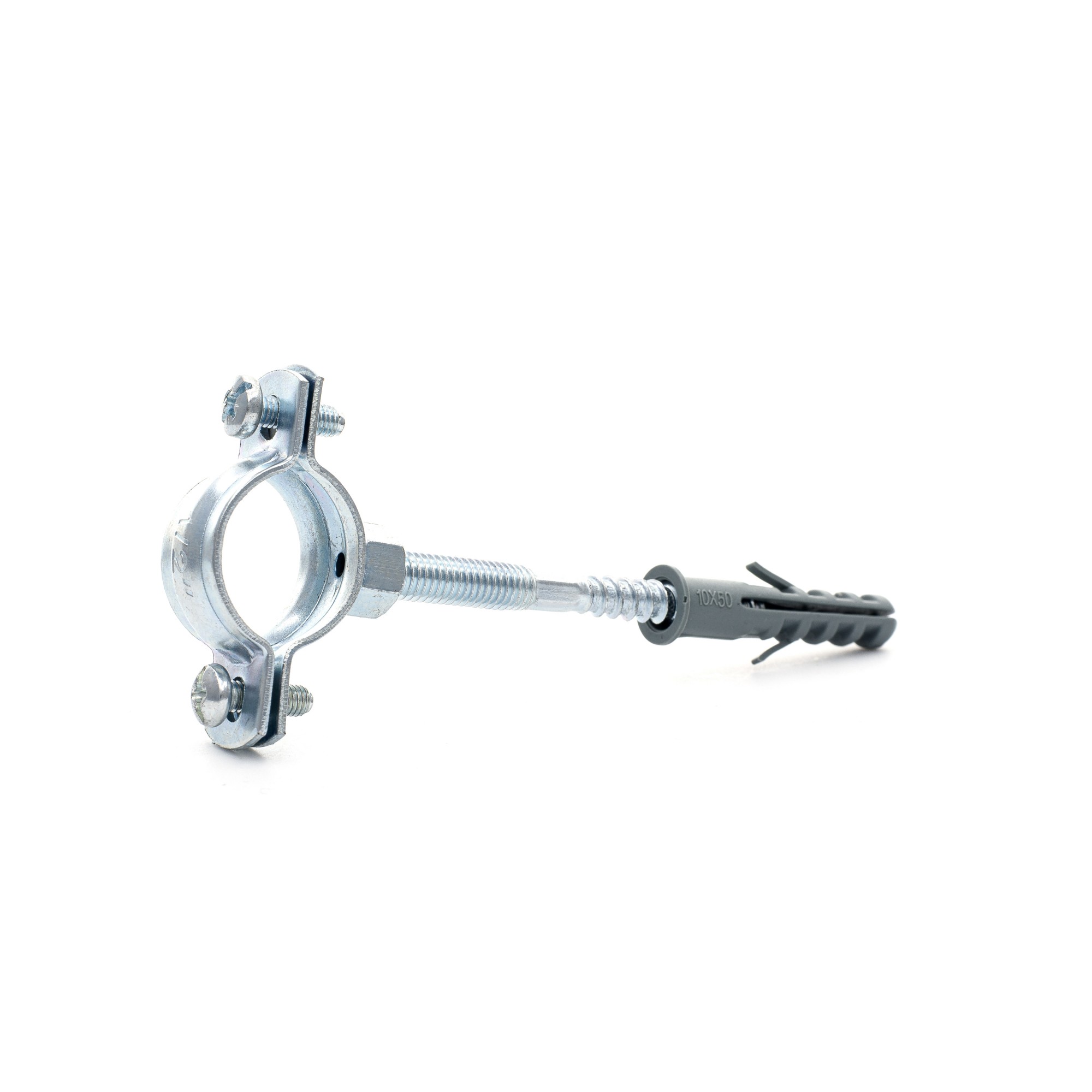

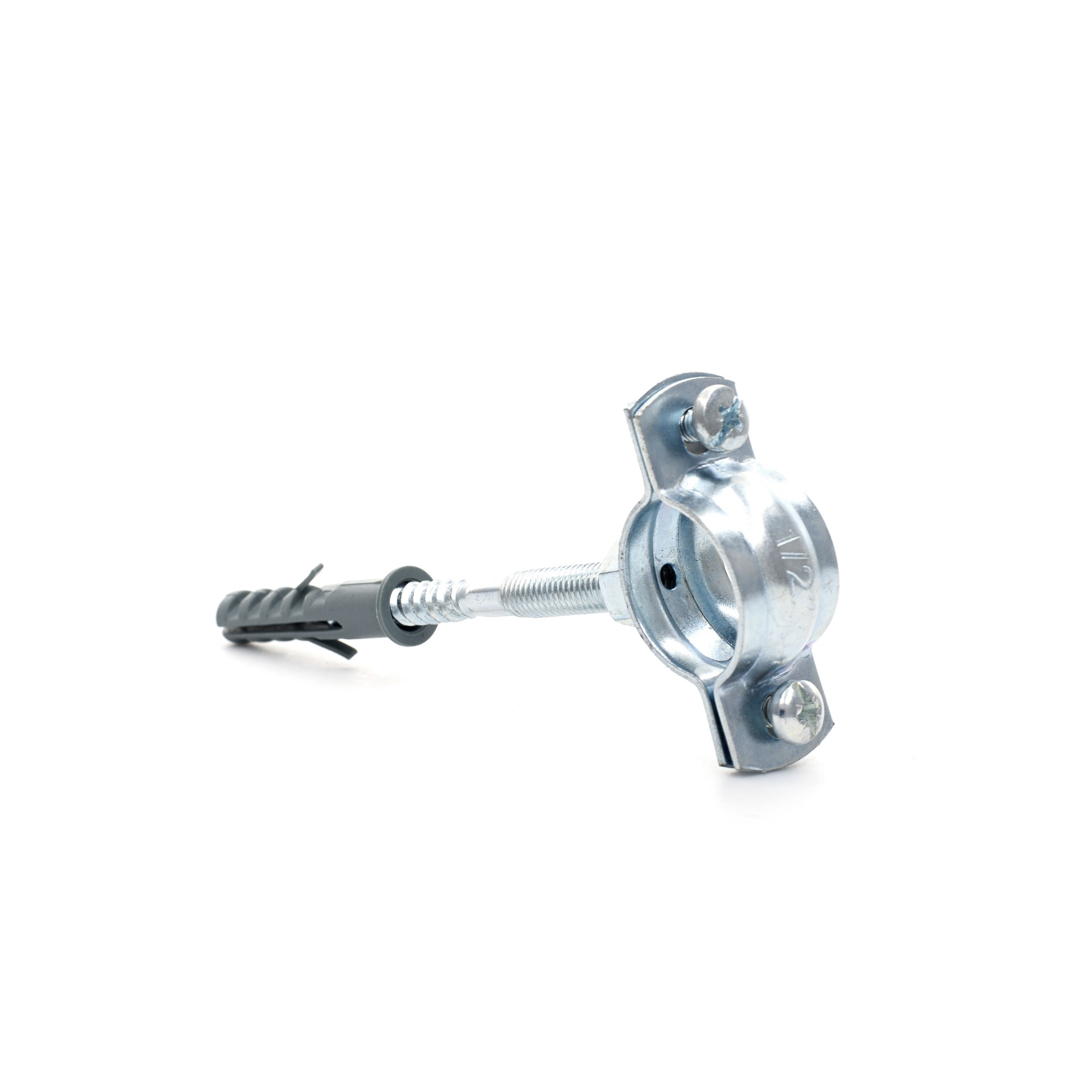

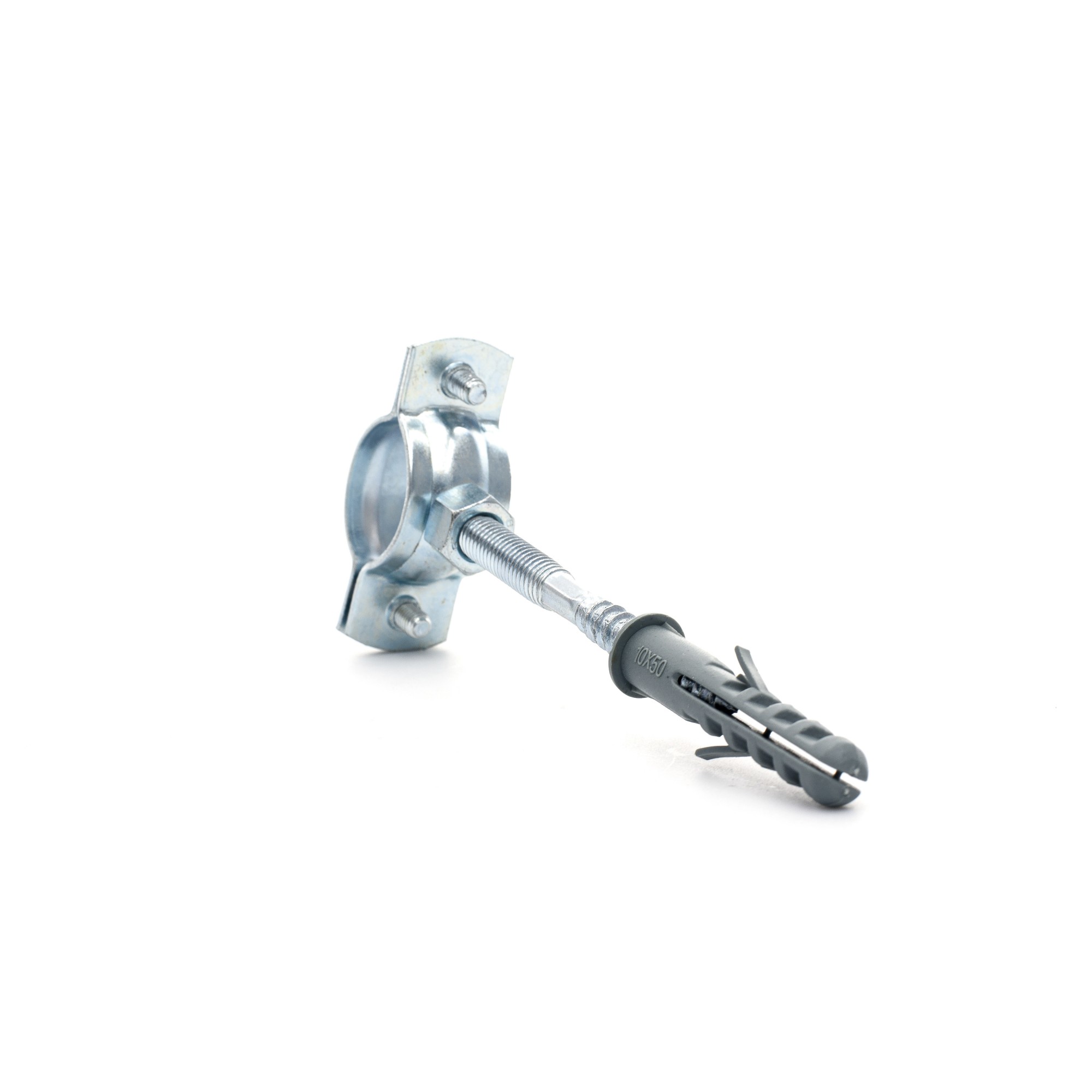

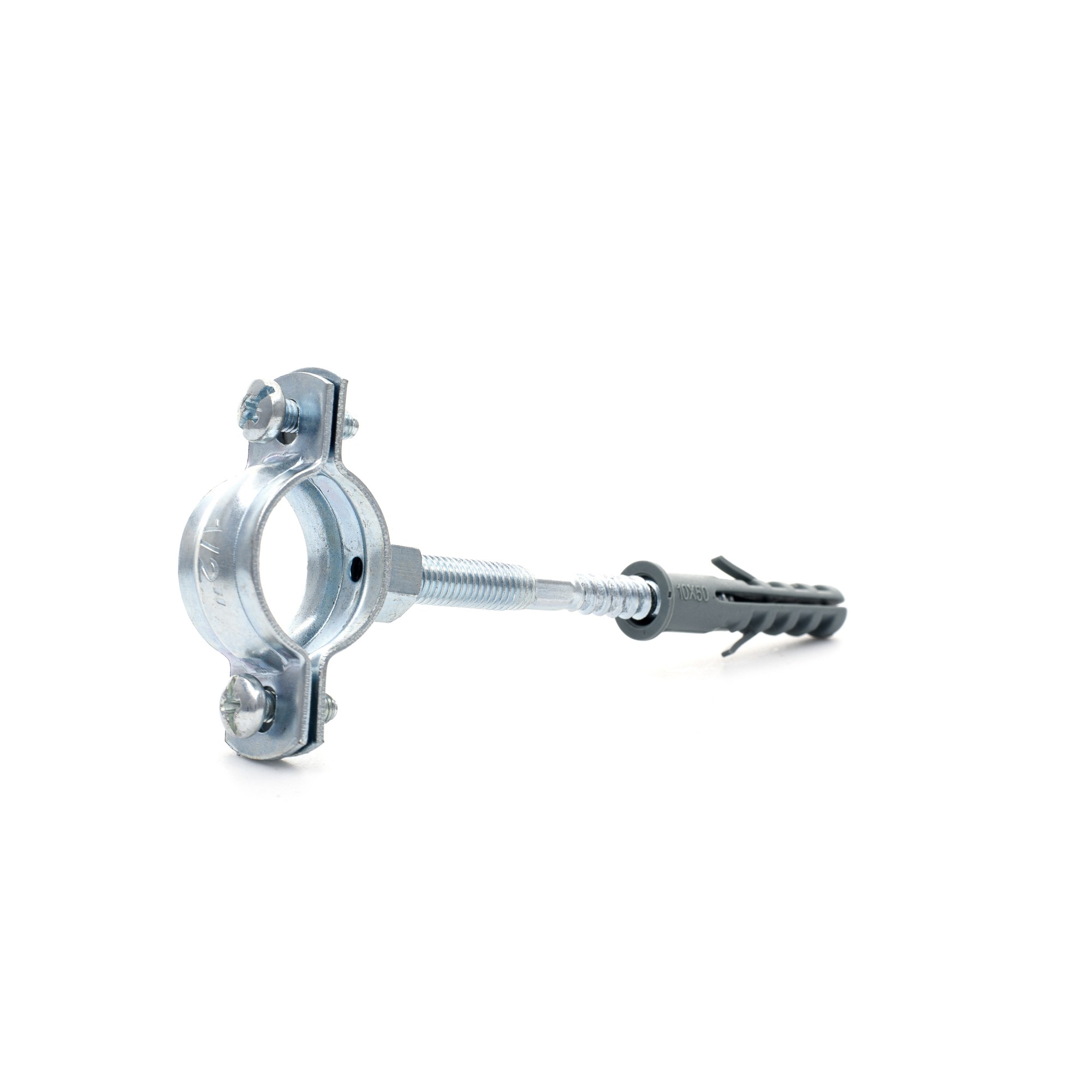

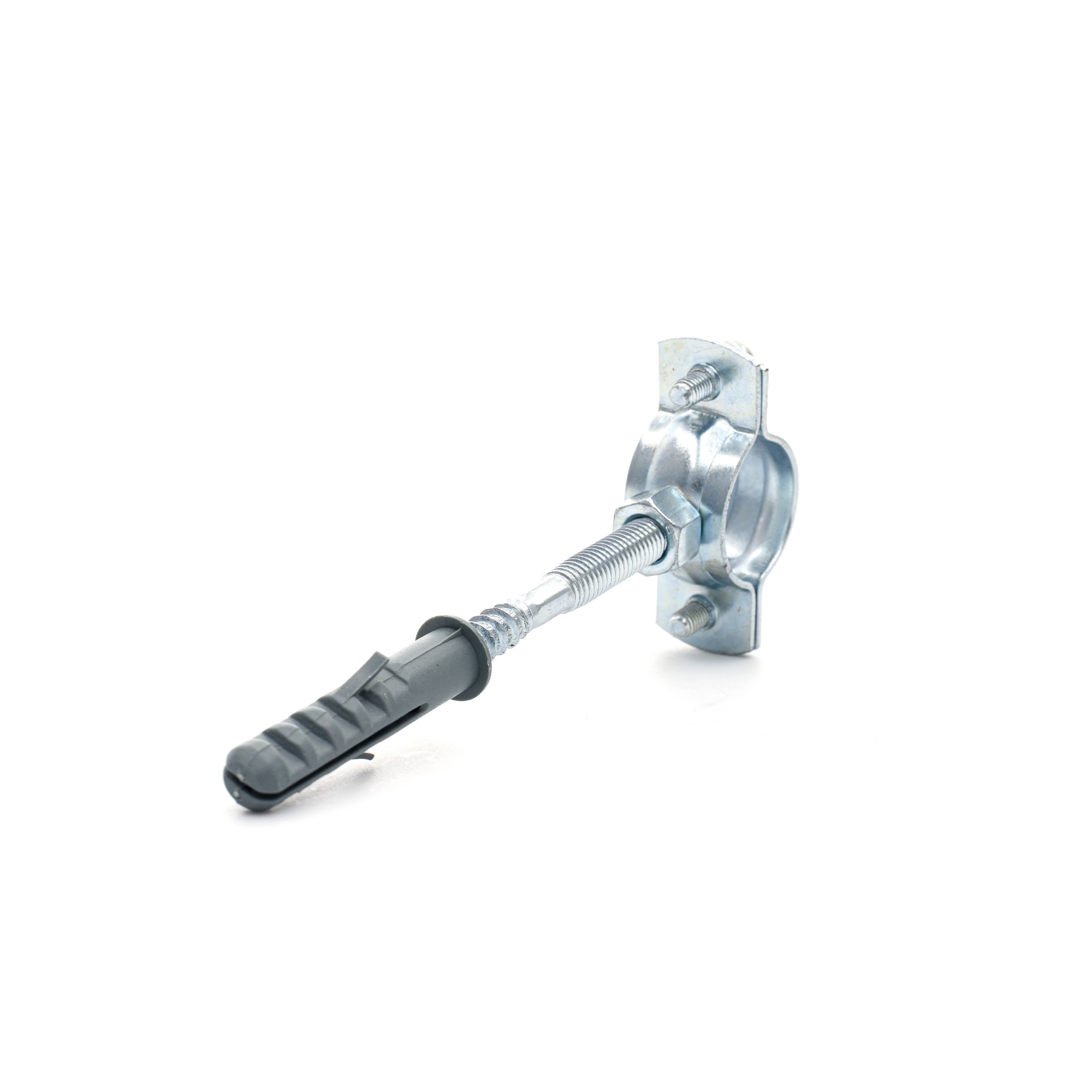

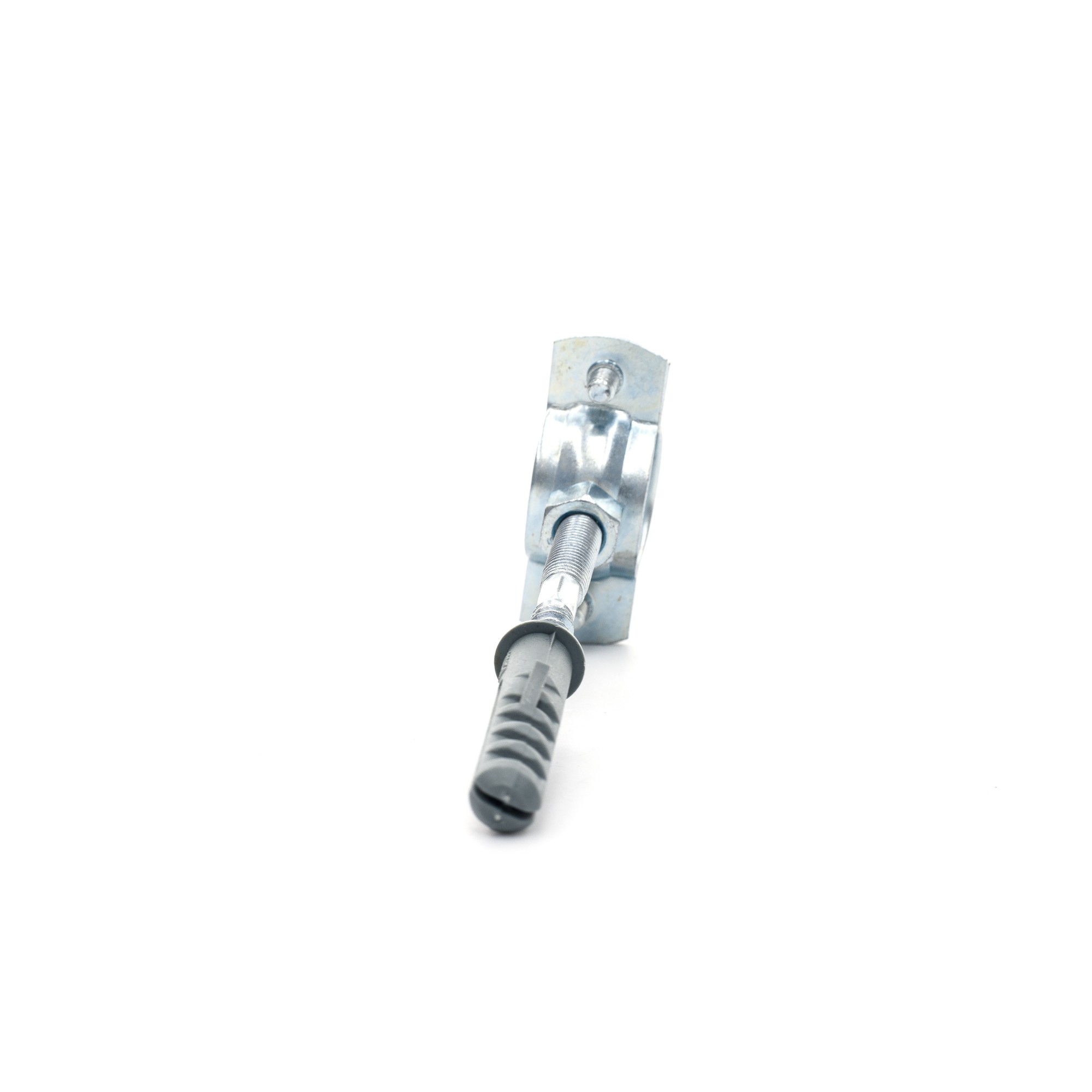

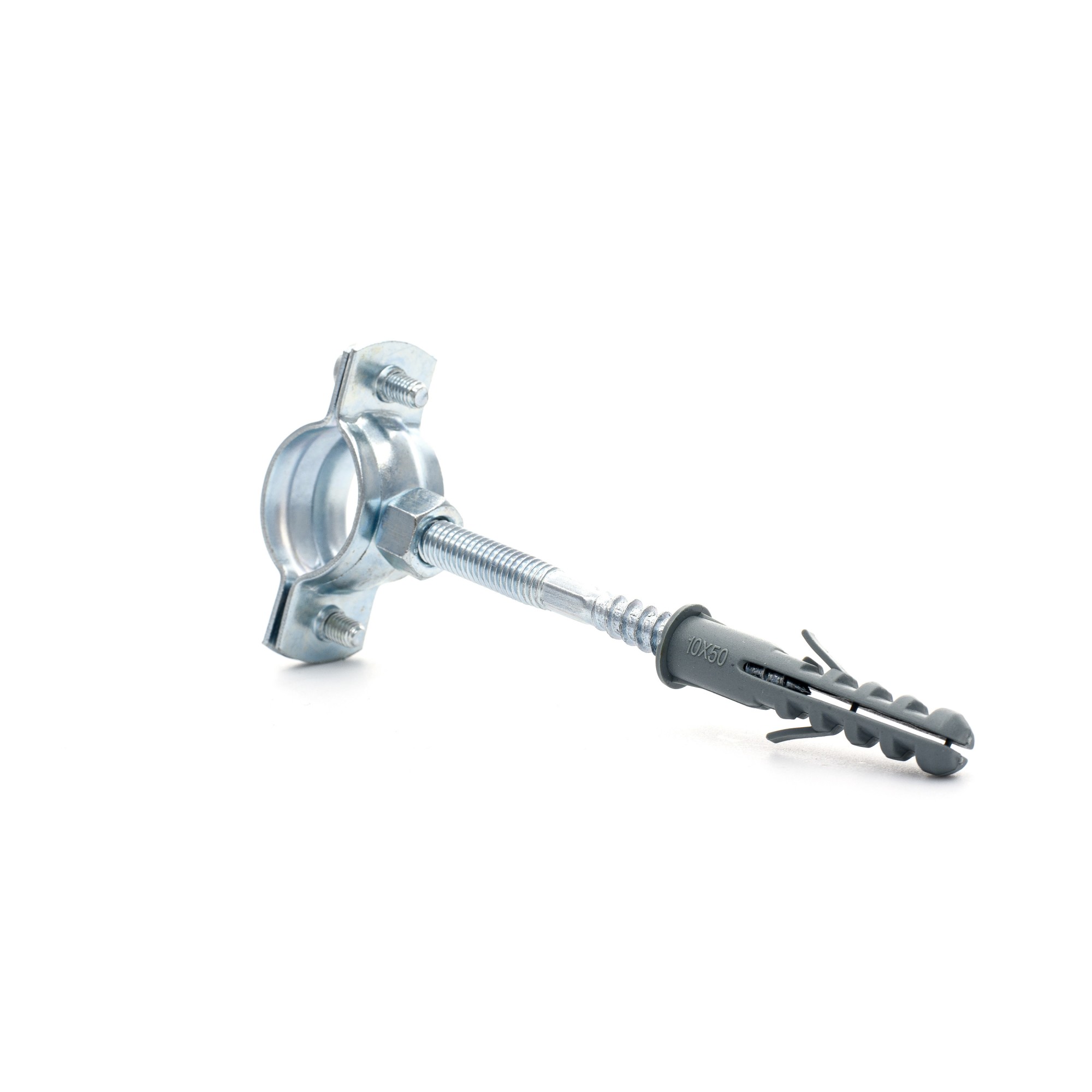

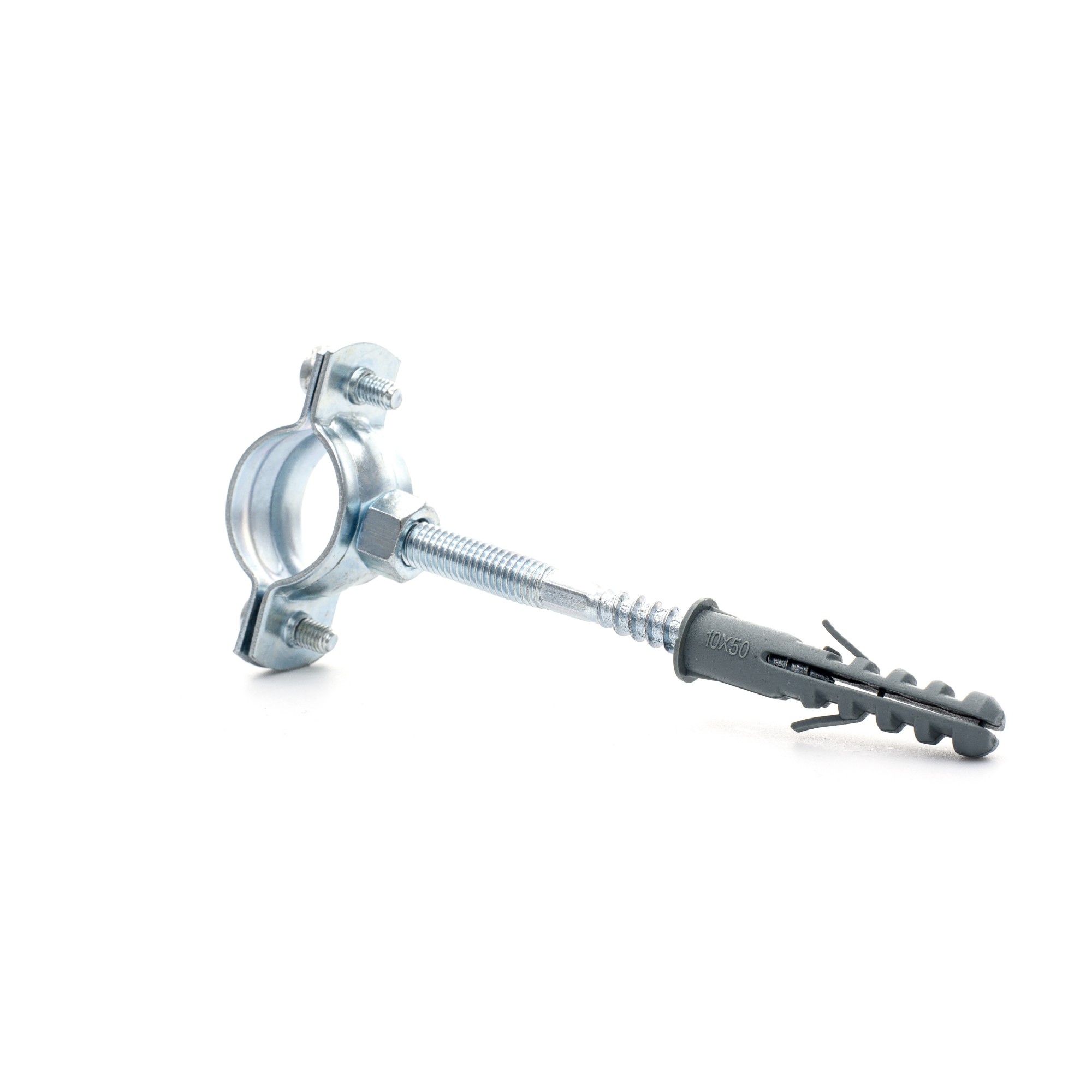

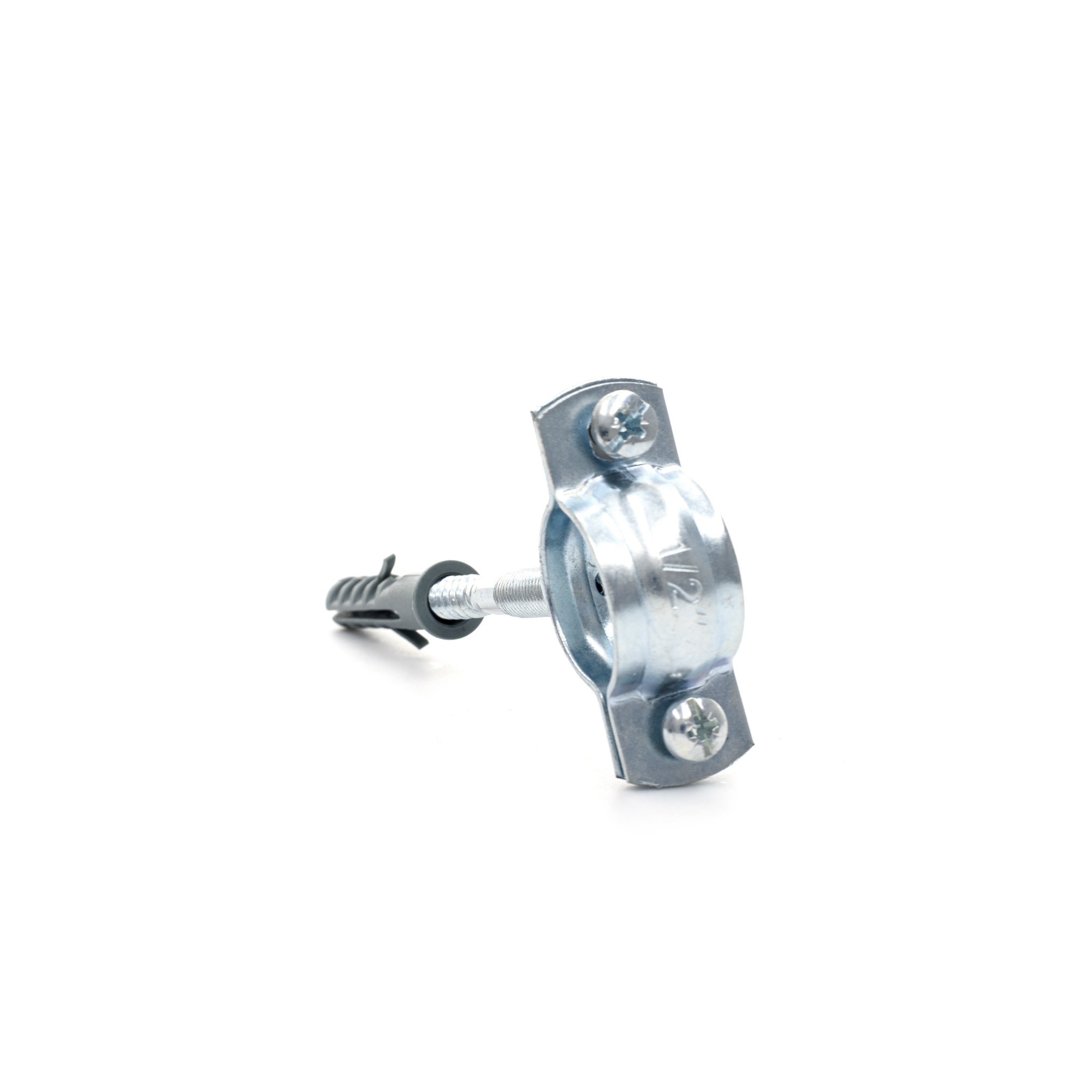

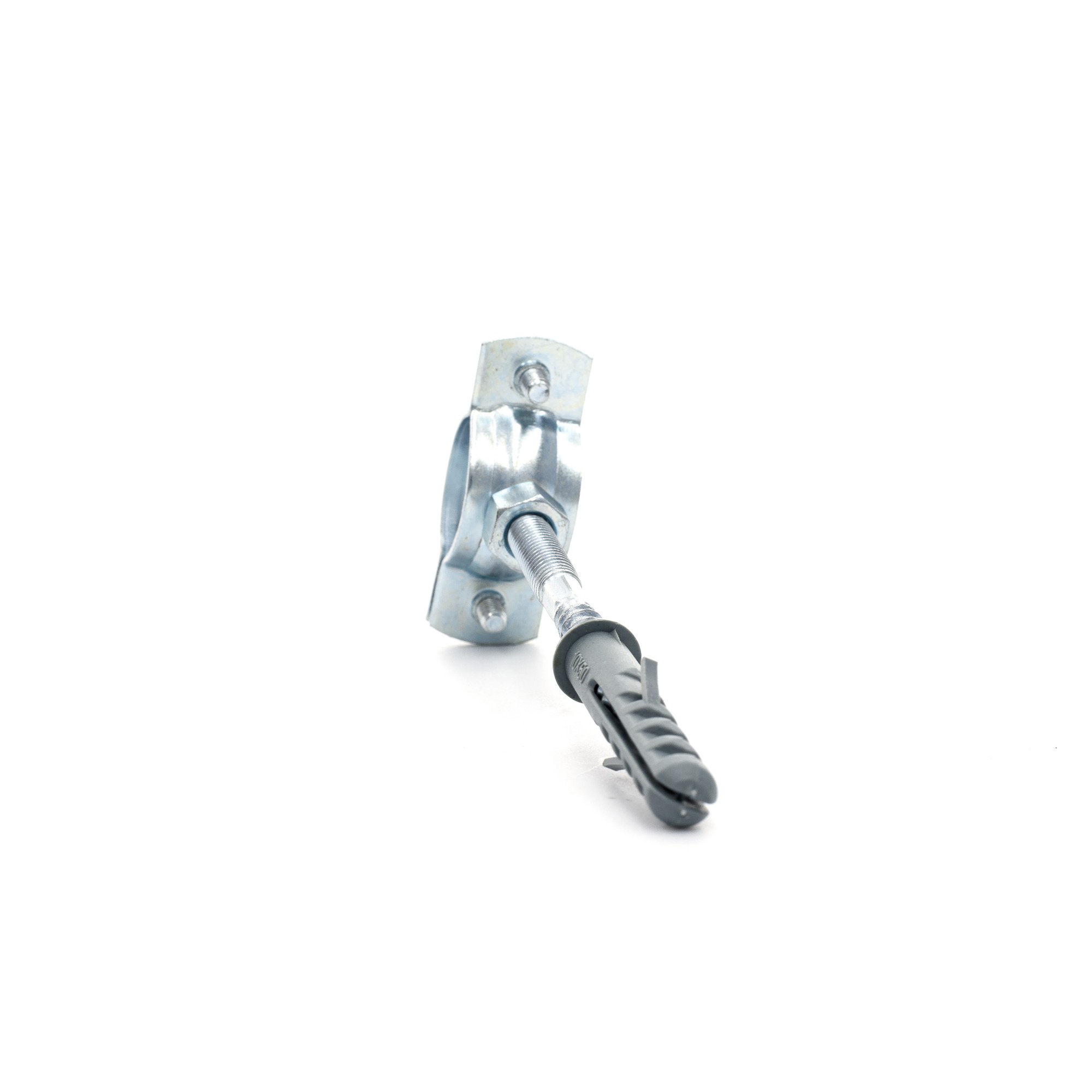

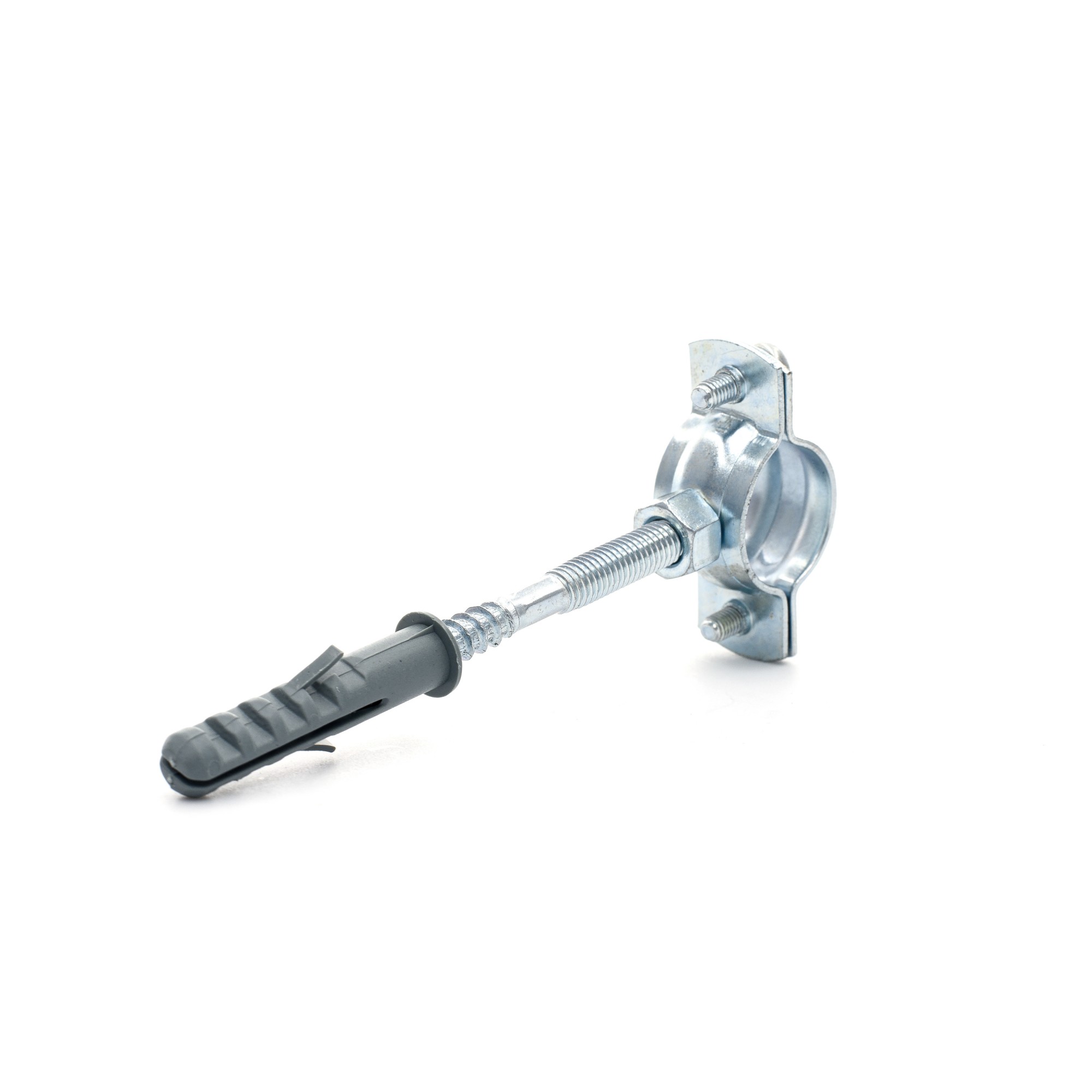

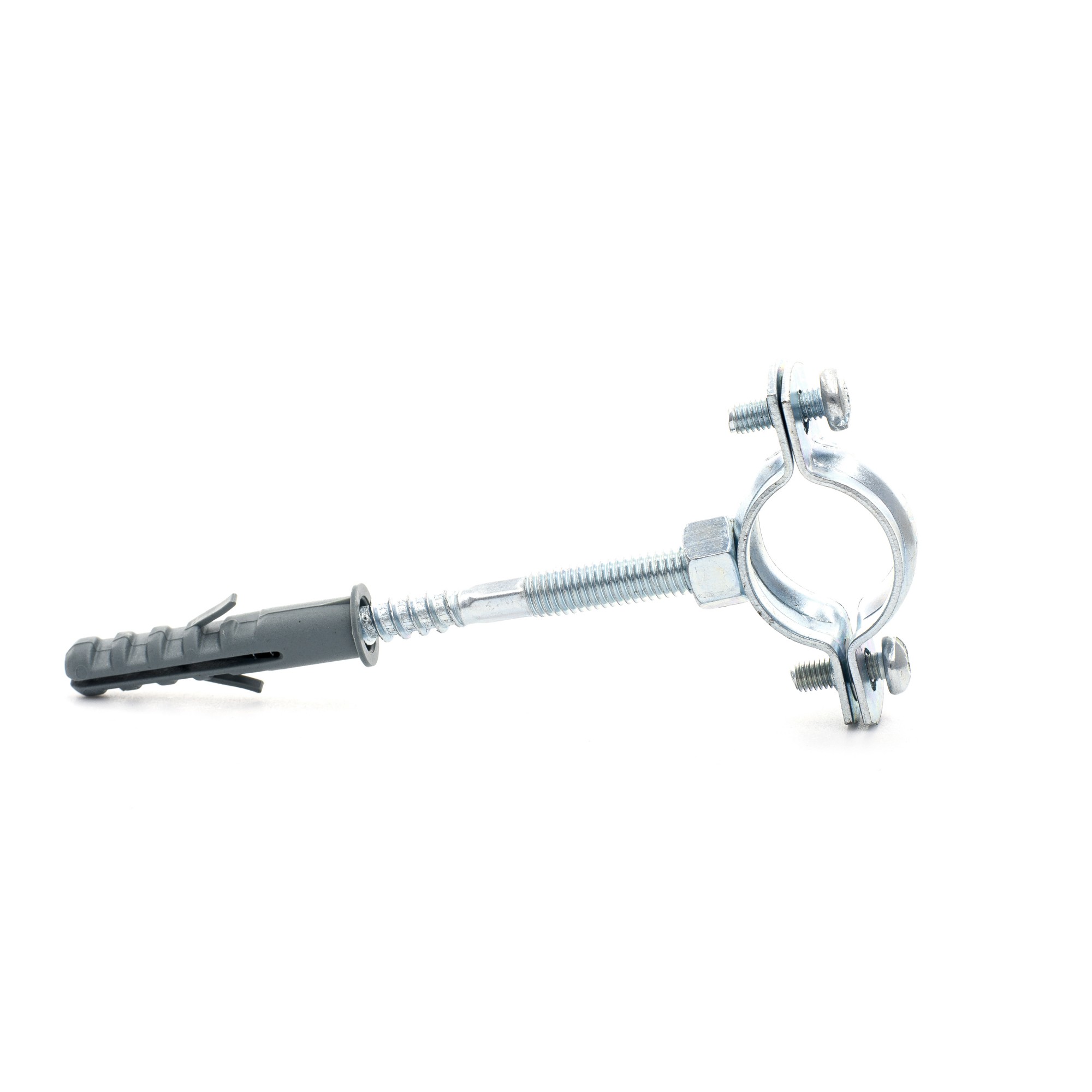

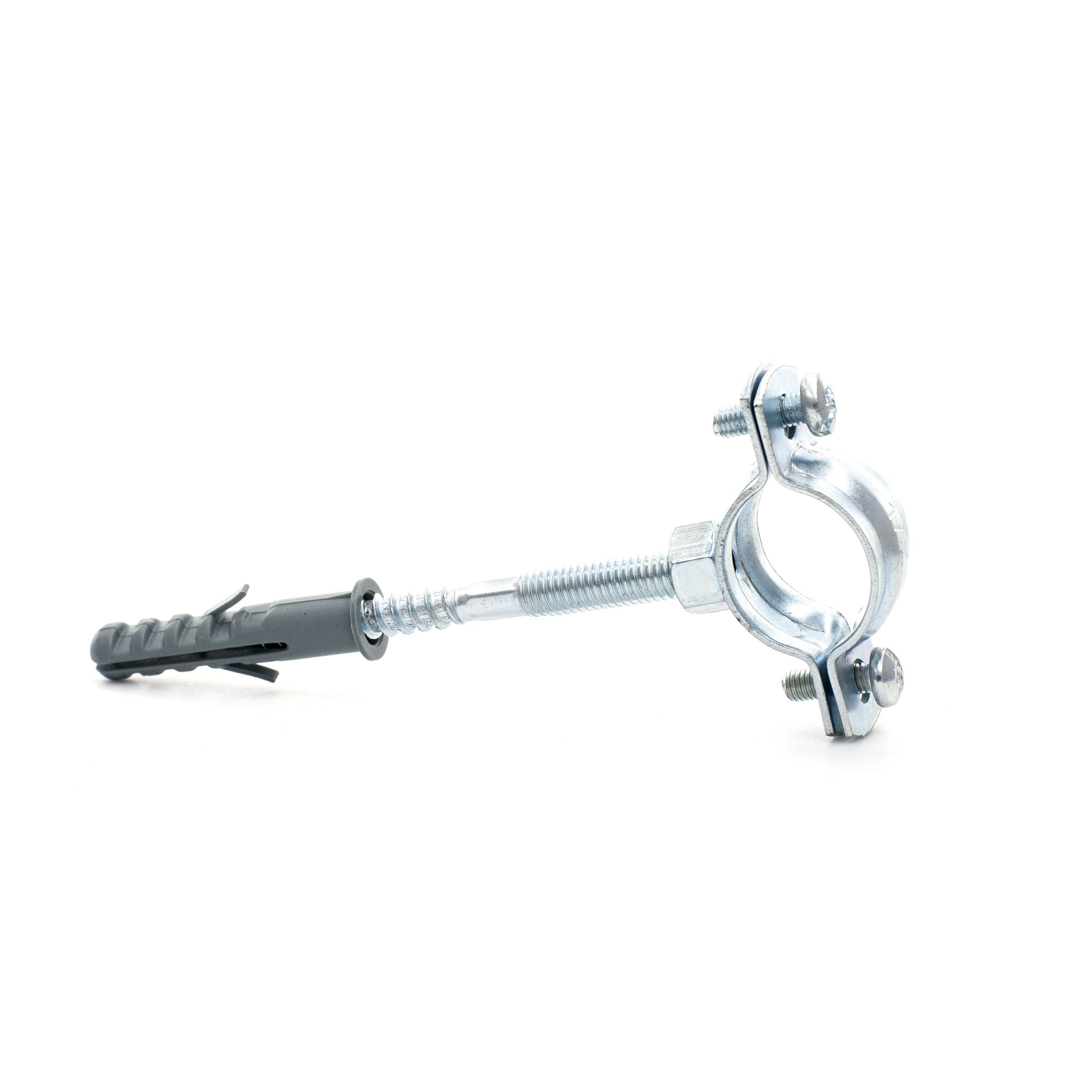

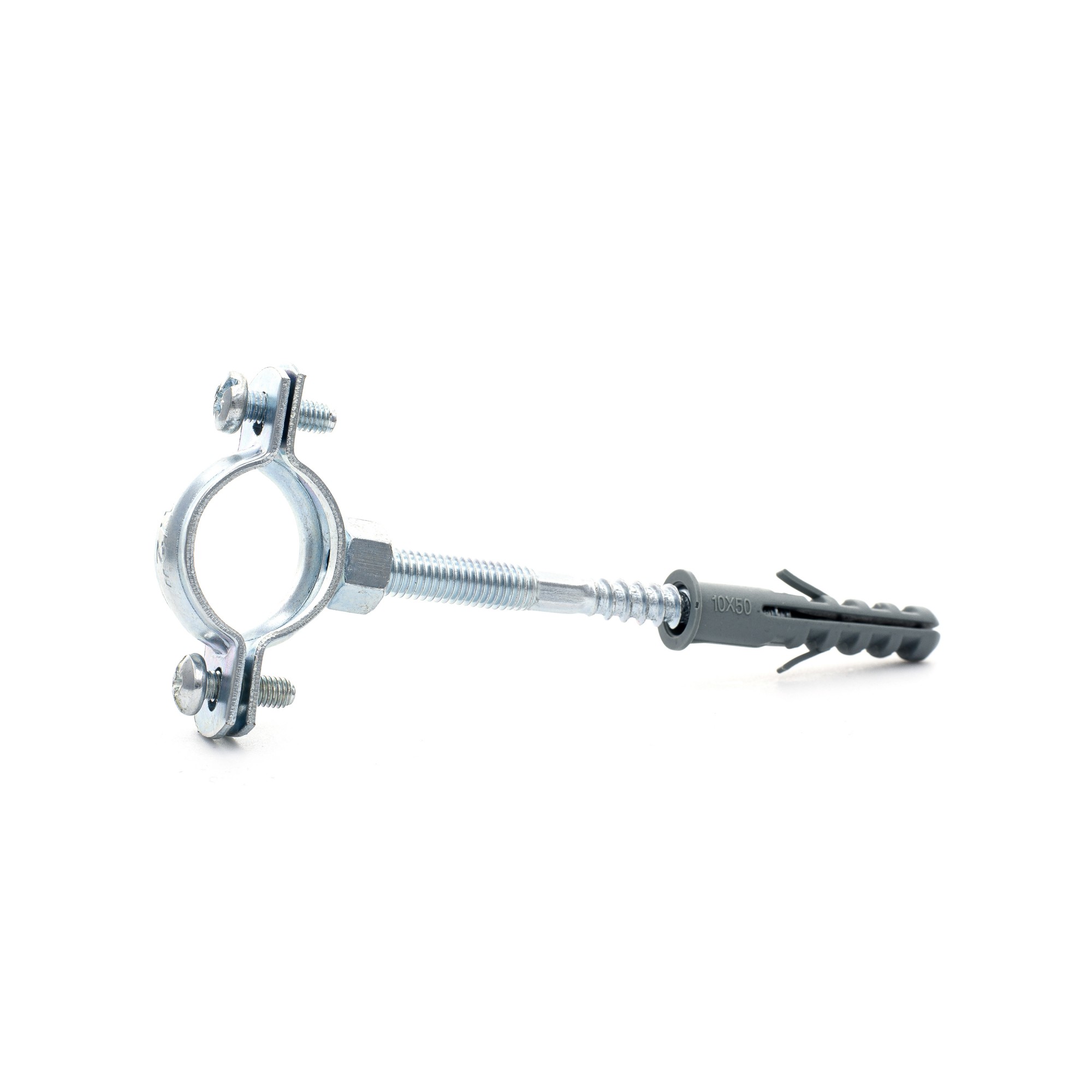

Metallschelle - Satz

Die Stahlschelle mit Gummi wird für die Montage aller Arten von Rohren in vertikaler und horizontaler Position verwendet.

Metallschellen sind für die Montage von Kunststoff-, Stahl- und Kupferrohren in Kalt- und Warmwasserinstallationen vorgesehen.  Sie werden auch in Zentralheizungs-, Abwasser- und Gasinstallationen eingesetzt

VORTEILE:

• Stahlschellen sind schnell zu installieren
• Dank der Verwendung von ungiftigen Materialien für ihre Konstruktion sind sie sicher für die Umwelt.
• vielseitige Installation: innen und außen

Material: SElektrolytisch verzinkter Kohlenstoffstahl (10-12 Mikron), EPDM-Gummi

TECHNISCHE PARAMETER:

• verschweißte Anschlussmutter:

3/ 8”-2” Schellen: M8

2 ½” Schellen: M8/ M10

• Seitenschrauben M6 mit Kunststoffunterlage
• Schalldämmung EPDM nach Norm (DIN 4109)
• Temperaturbereich für EPDM -40˚C bis +120˚C



  				Einzelverpackung			Sammelverpackung			Palette

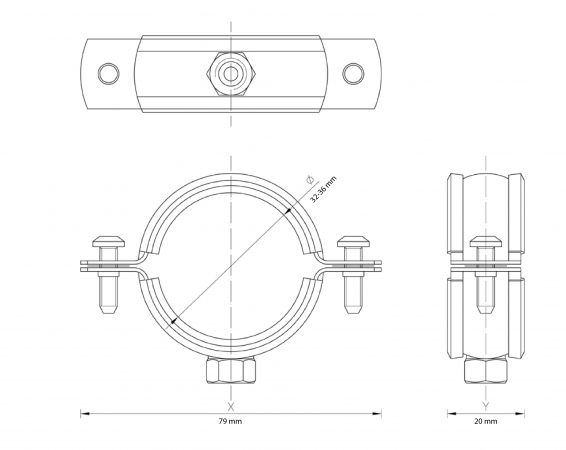

  Index	Durchmesser (mm)	Produktabmessungen X/Y/Z (mm)	Nettogewicht (g)	Stückzahl	Abmessungen (cm)	Bruttogewicht  (kg)	Stückzahl	Abmessungen  (cm)	Bruttogewicht  (kg)	Stückzahl	Abmessungen (cm)	Bruttogewicht (kg)
  B-691217	3/8'	50 x 23 x 20	50.1	1	12 x 12	0.0523	100	41 x 10 x 28	5.53	8000	120 x 82 x 120	462
  B-691224	1/2'	53 x 30 x 20	48.5	1	12 x 12	0.0504	100	41 x 10 x 28	5.34	8000	120 x 82 x 120	447
  B-691231	3/4'	62 x 35 x 20	51.8	1	12 x 12	0.0539	100	41 x 10 x 28	5.69	8000	120 x 82 x 120	475
  B-691248	1'	69 x 40 x 20	59.8	1	14 x 13	0.0612	100	41 x 13 x 28	6.42	8000	120 x 82 x 145	533
  B-691255	11/4'	75 x 48 x 20	63.9	1	14 x 13	0.0664	100	41 x 15 x 28	6.99	7200	120 x 82 x 150	523
  B-691262	11/2'	90 x 57 x 20	73.8	1	14 x 13	0.075	100	41 x 18.5 x 28	7.9	6400	120 x 82 x 163	525
  B-691279	2'	102 x 70 x 20	81.3	1	14 x 13	0.0841	100	41 x 24 x 28	8.81	4800	120 x 82 x 165	443
  B-691286	21/2'	120 x 96 x 20	115.1	1	16 x 16	0.1185	50	41 x 15 x 28	6.05	3600	120 x 82 x 150	455
  B-691293	3'	123 x 103 x 20	114.7	1	16 x 16	0.1185	50	41 x 18 x 28	6.15	3200	120 x 82 x 160	417
  B-691309	4'	158 x 132 x 23	159.1	1	22 x 20	0.1629	50	41 x 15 x 28	8.54	3600	120 x 82 x 150	635
  B-691316	5'	185 x 150 x 23	231.4	1	22 x 20	0.2355	50	41 x 25 x 28	12.15	2400	120 x 82 x 165	603
  B-691323	6'	215 x 176 x 23	279.4	1	22 x 20	0.2835	50	41 x 25 x 28	14.57	2400	120 x 82 x 165	720
  B-695116	8'	260 x 220 x 23	364.1	1	28 x 20	0.3672	50	41 x 25 x 28	18.86	2400	120 x 82 x 165	925
