Produktbeschreibung

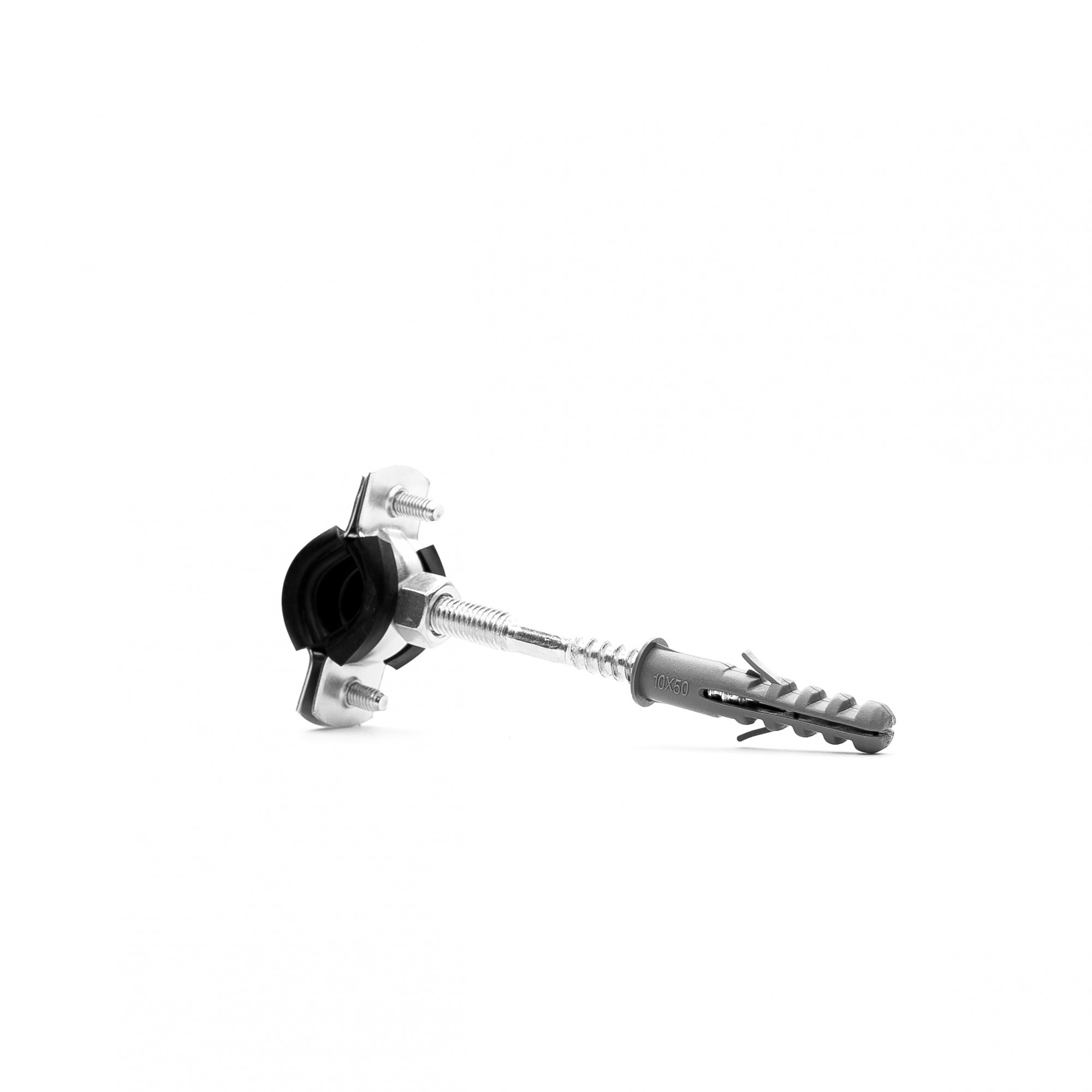

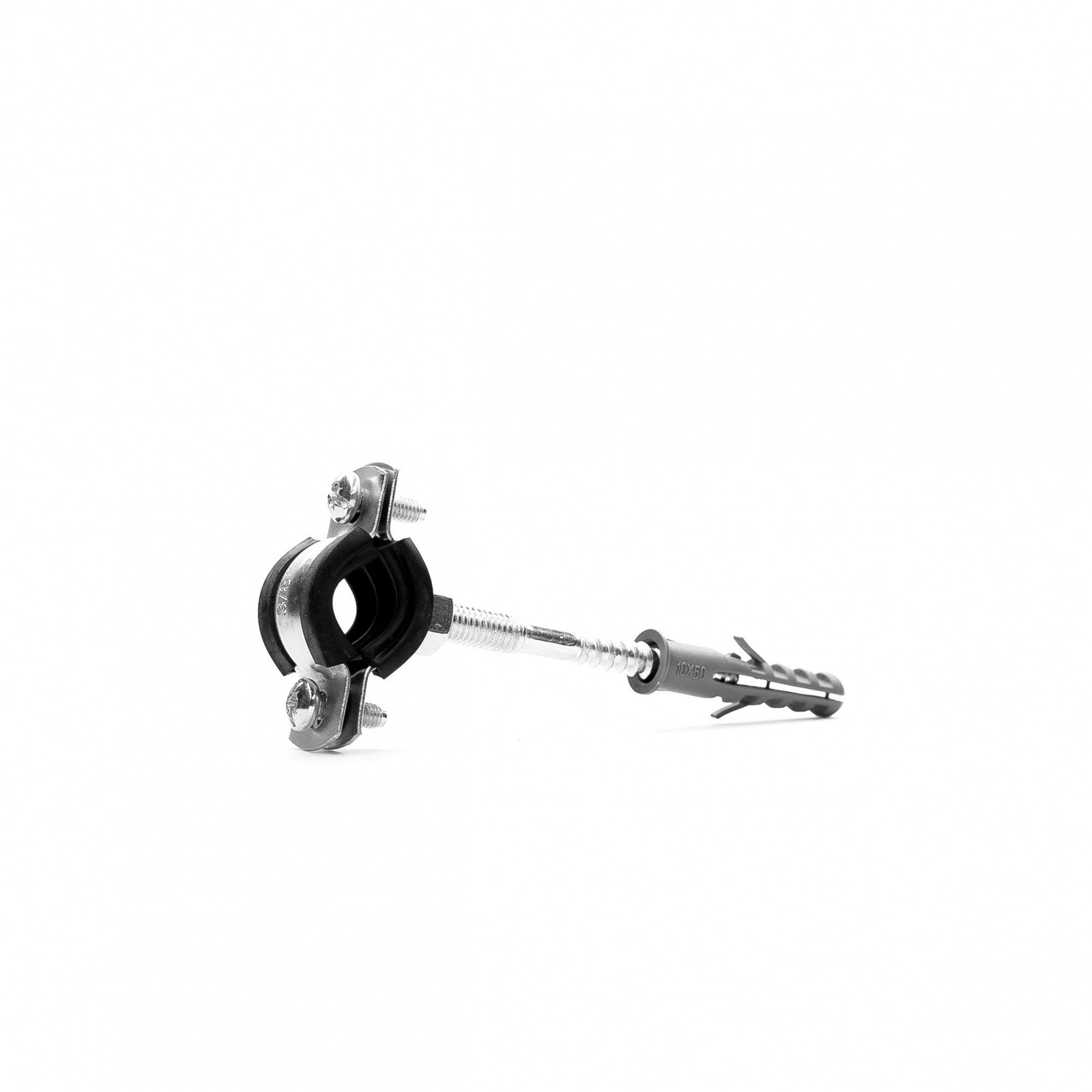

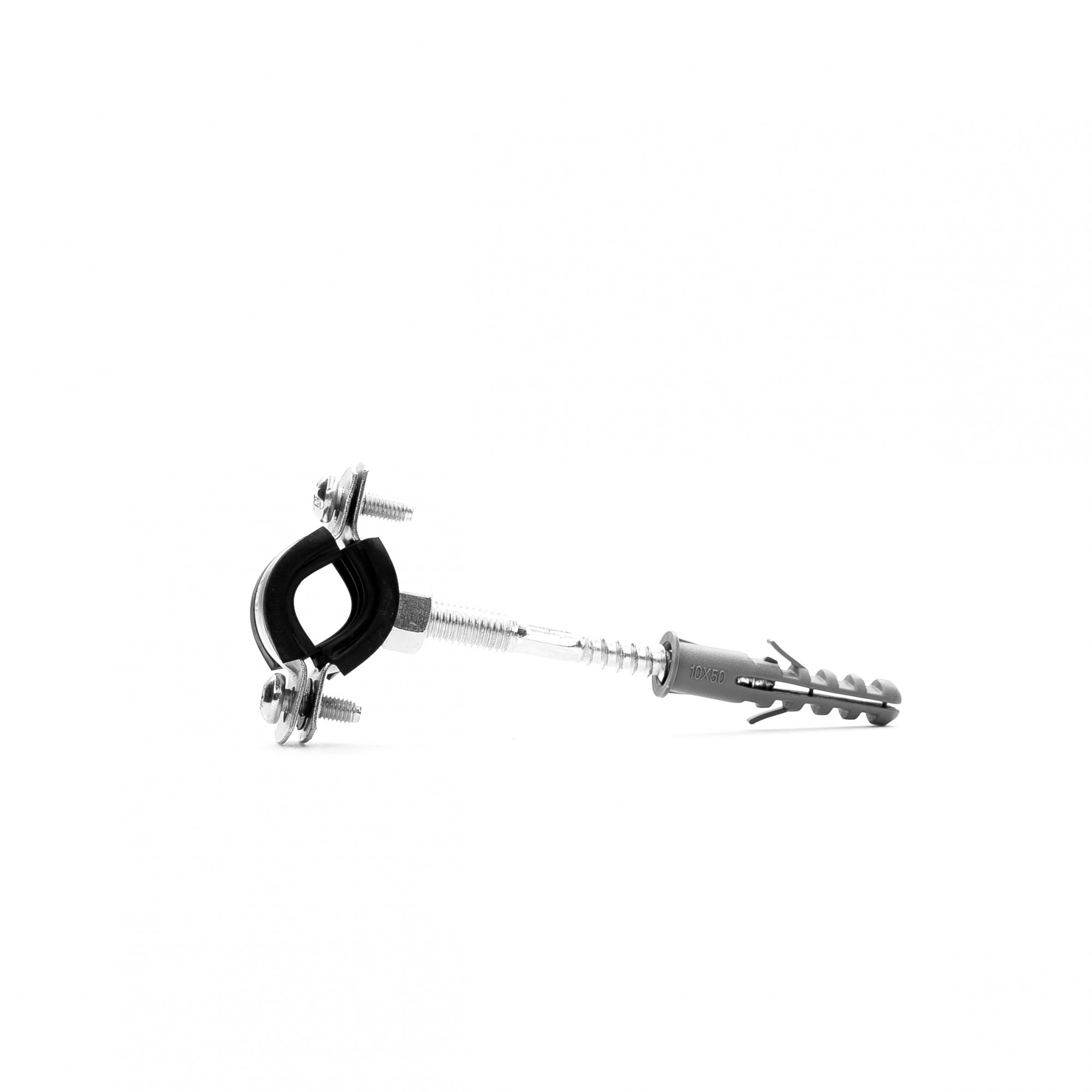

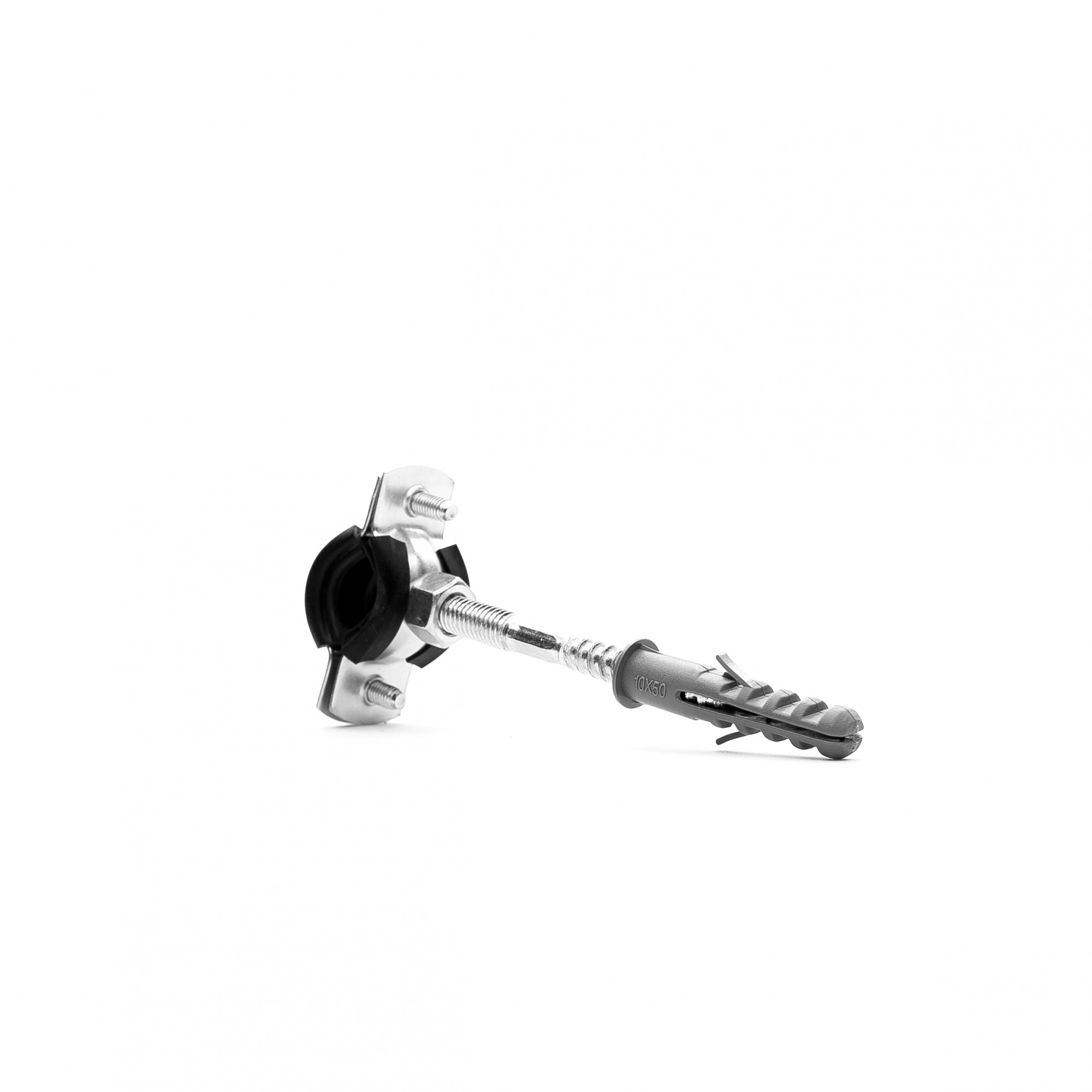

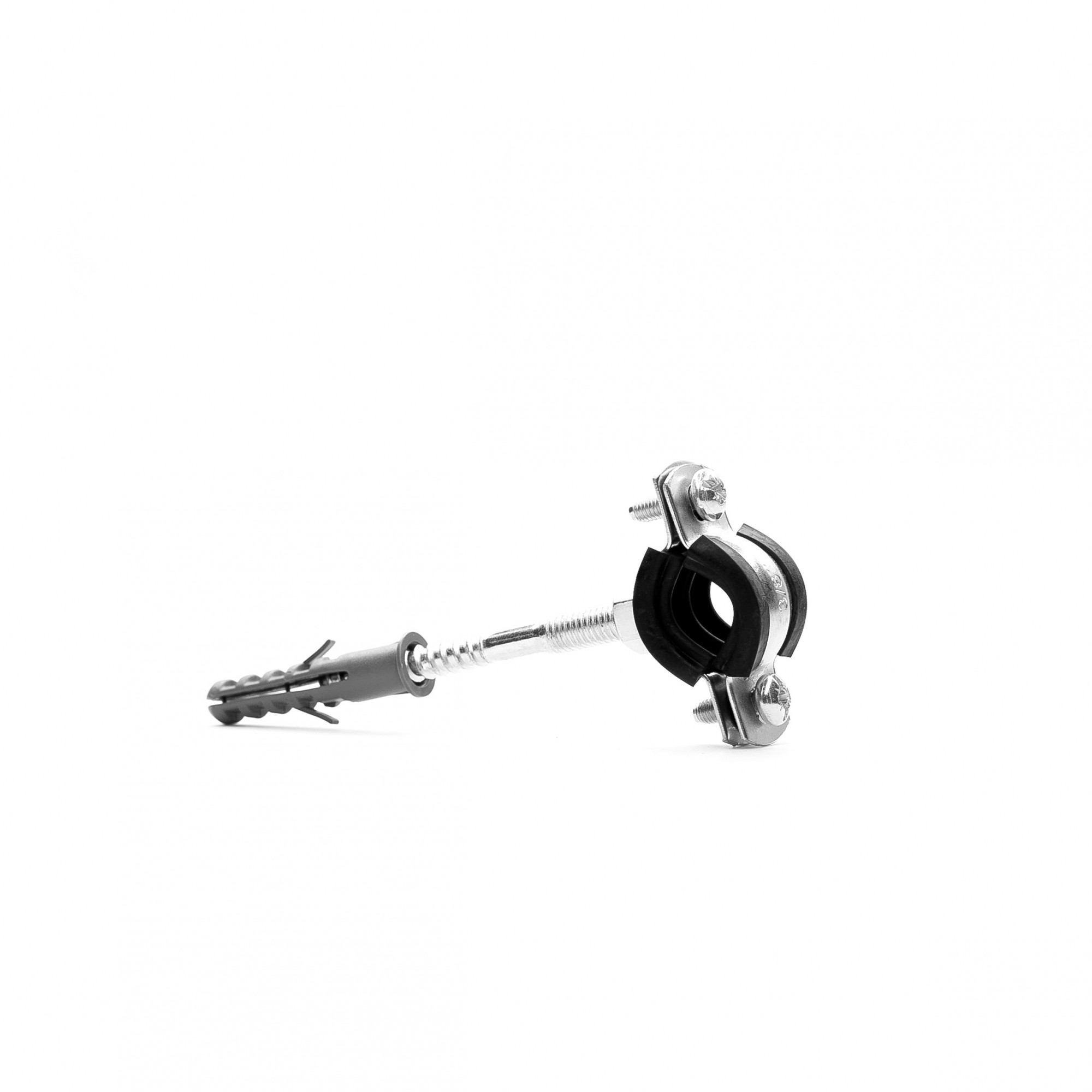

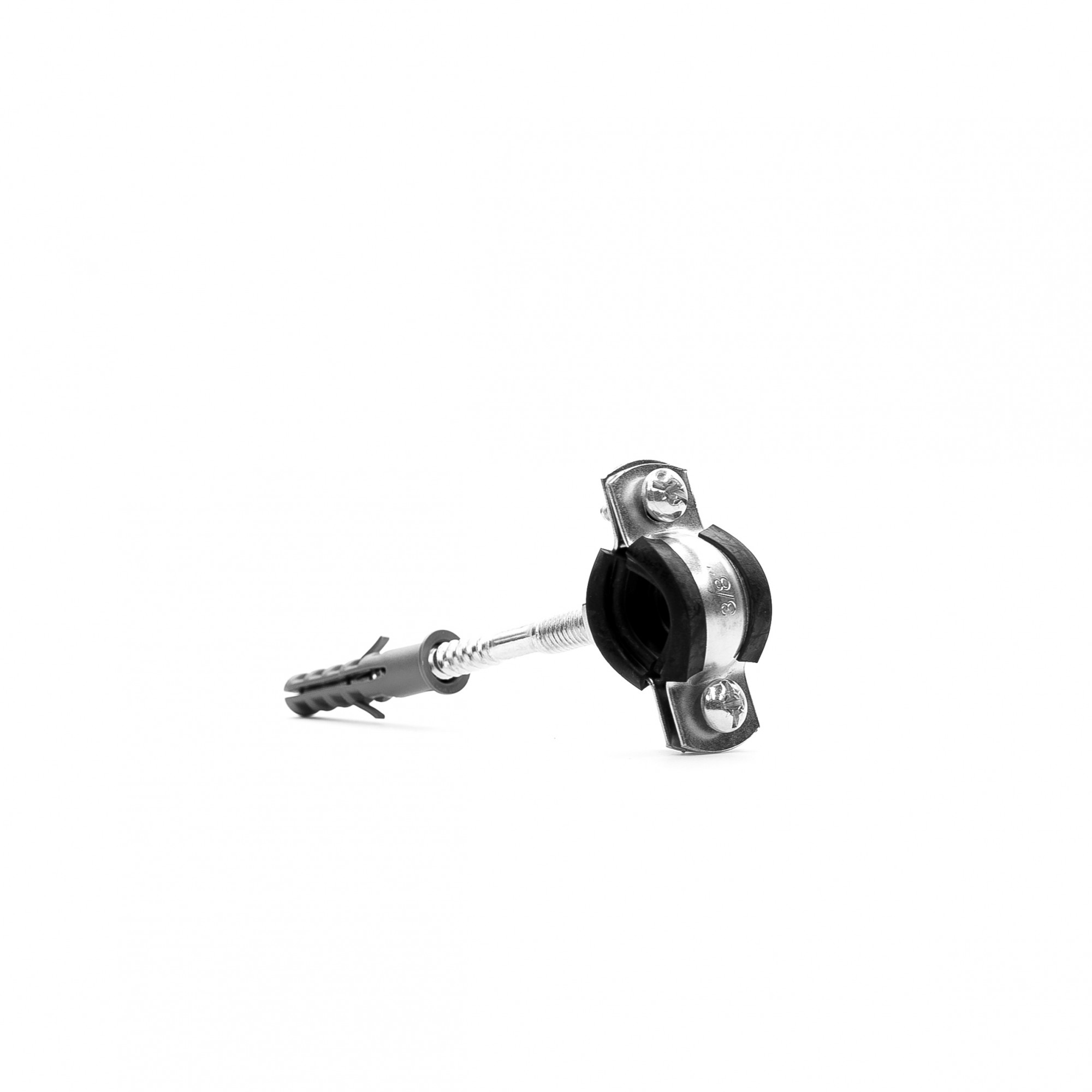

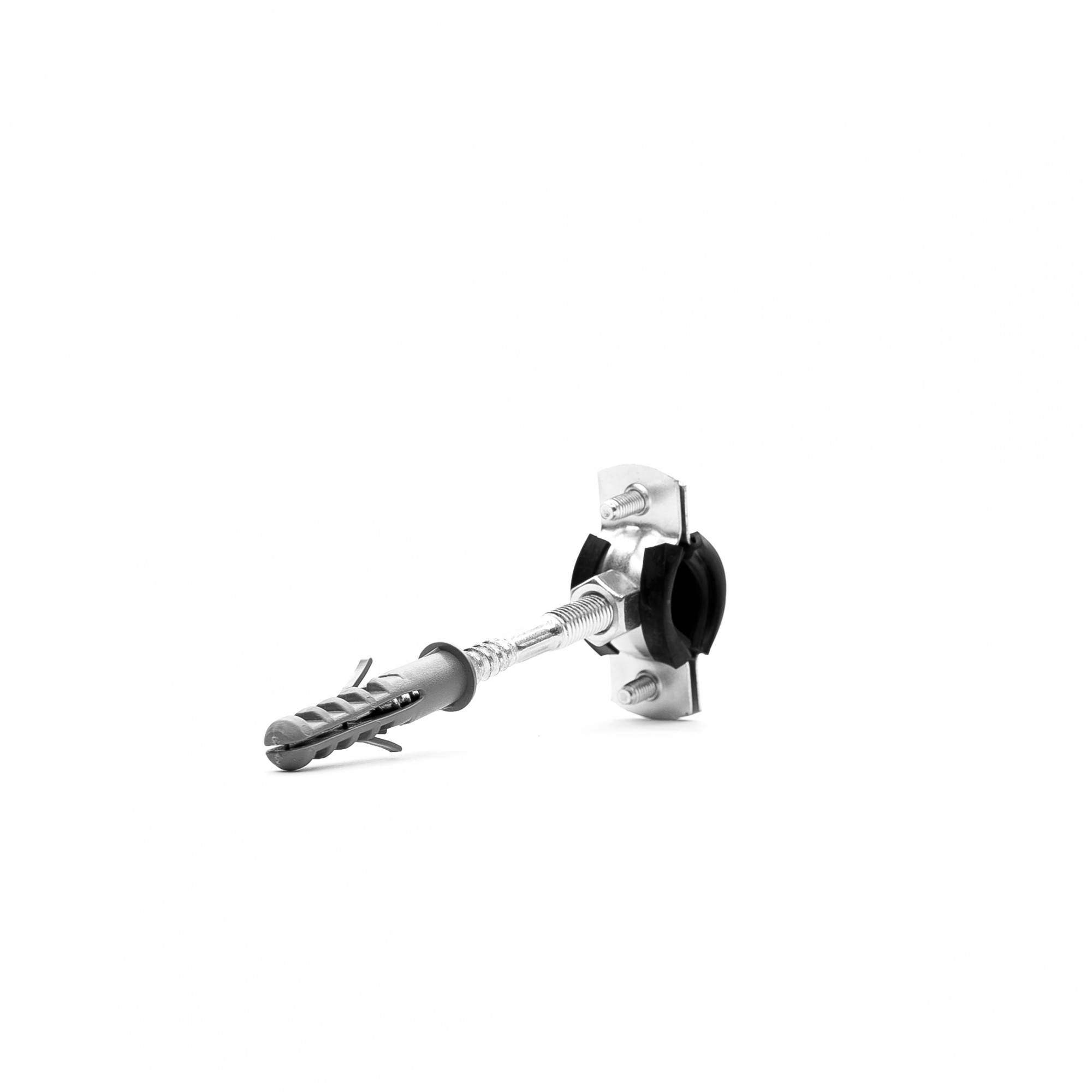

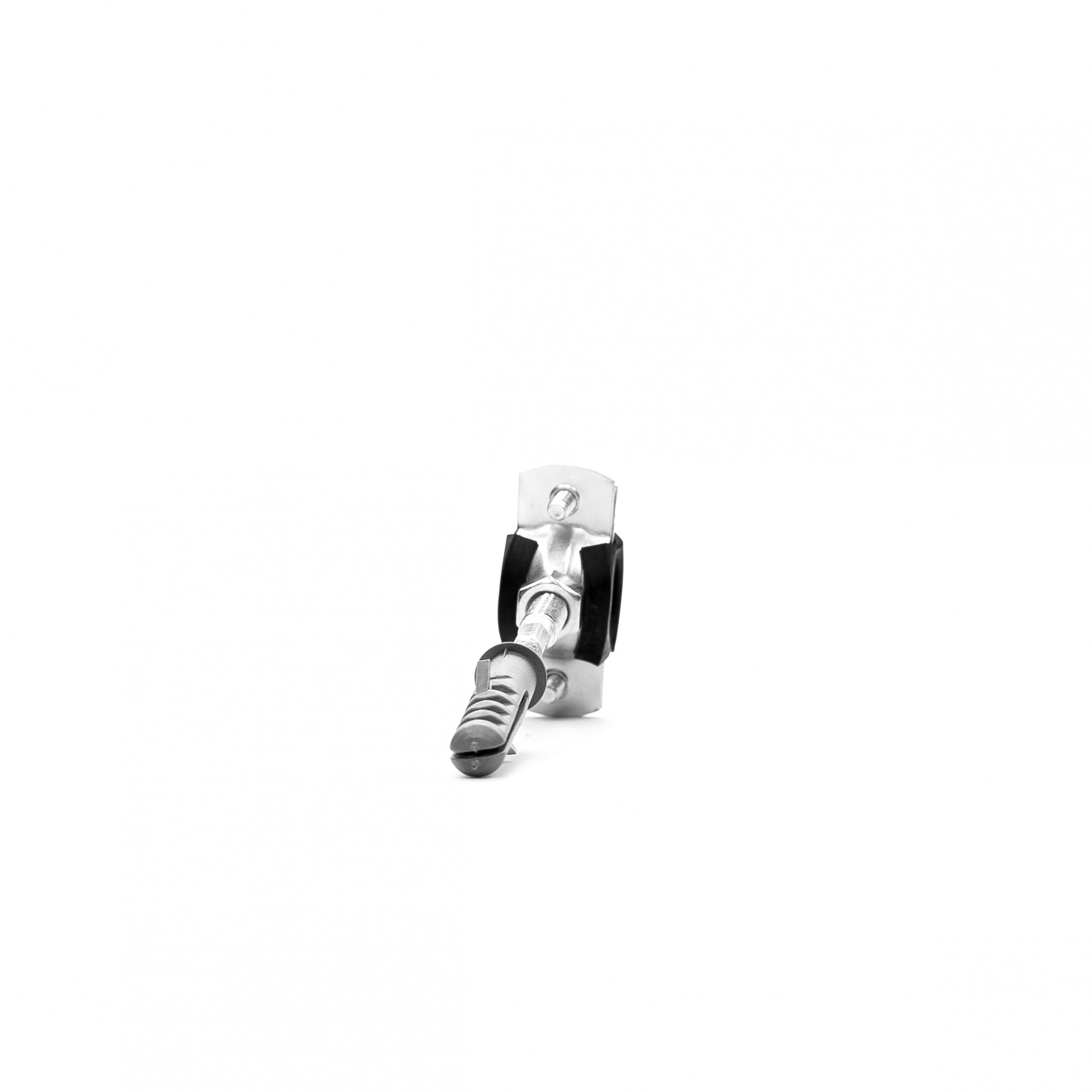

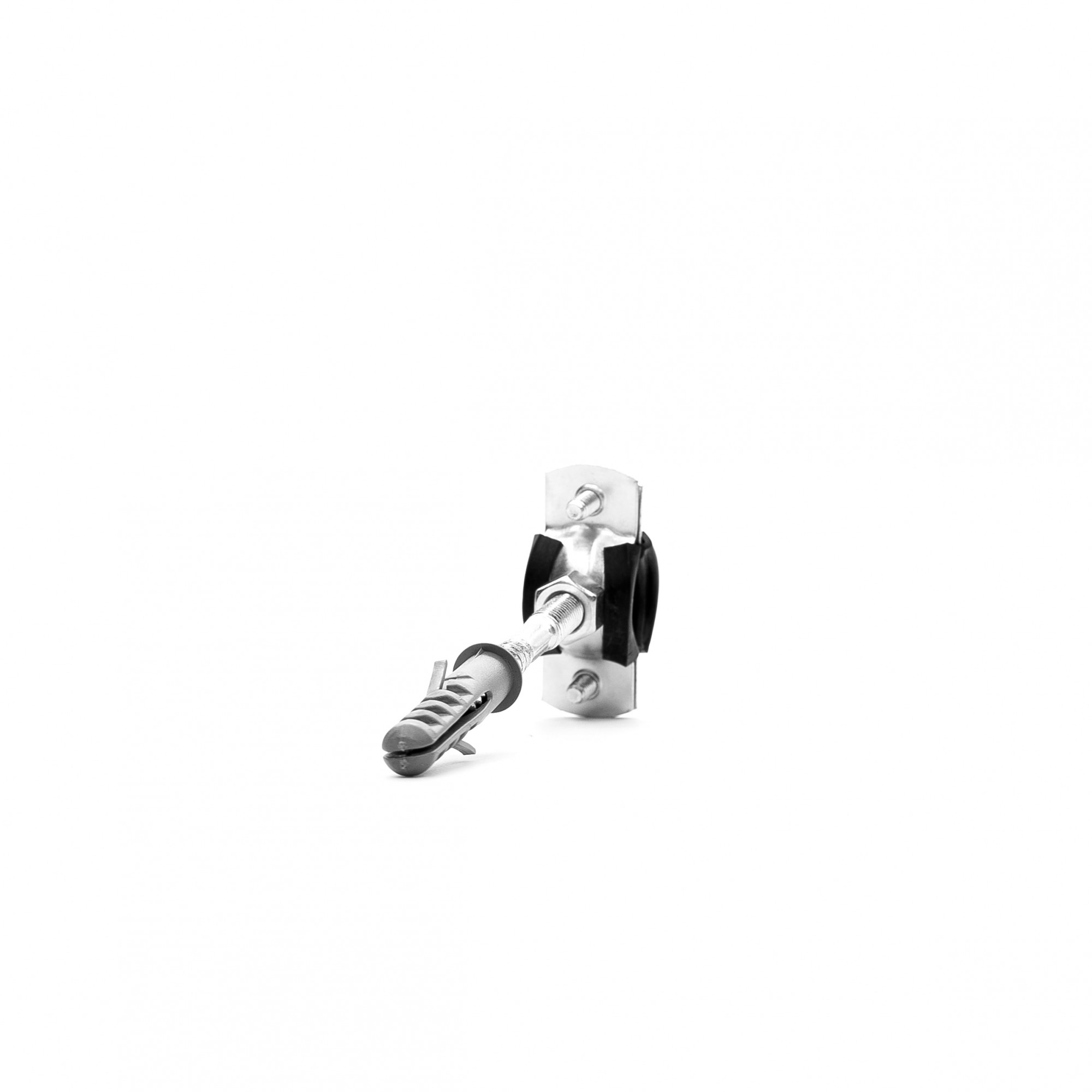

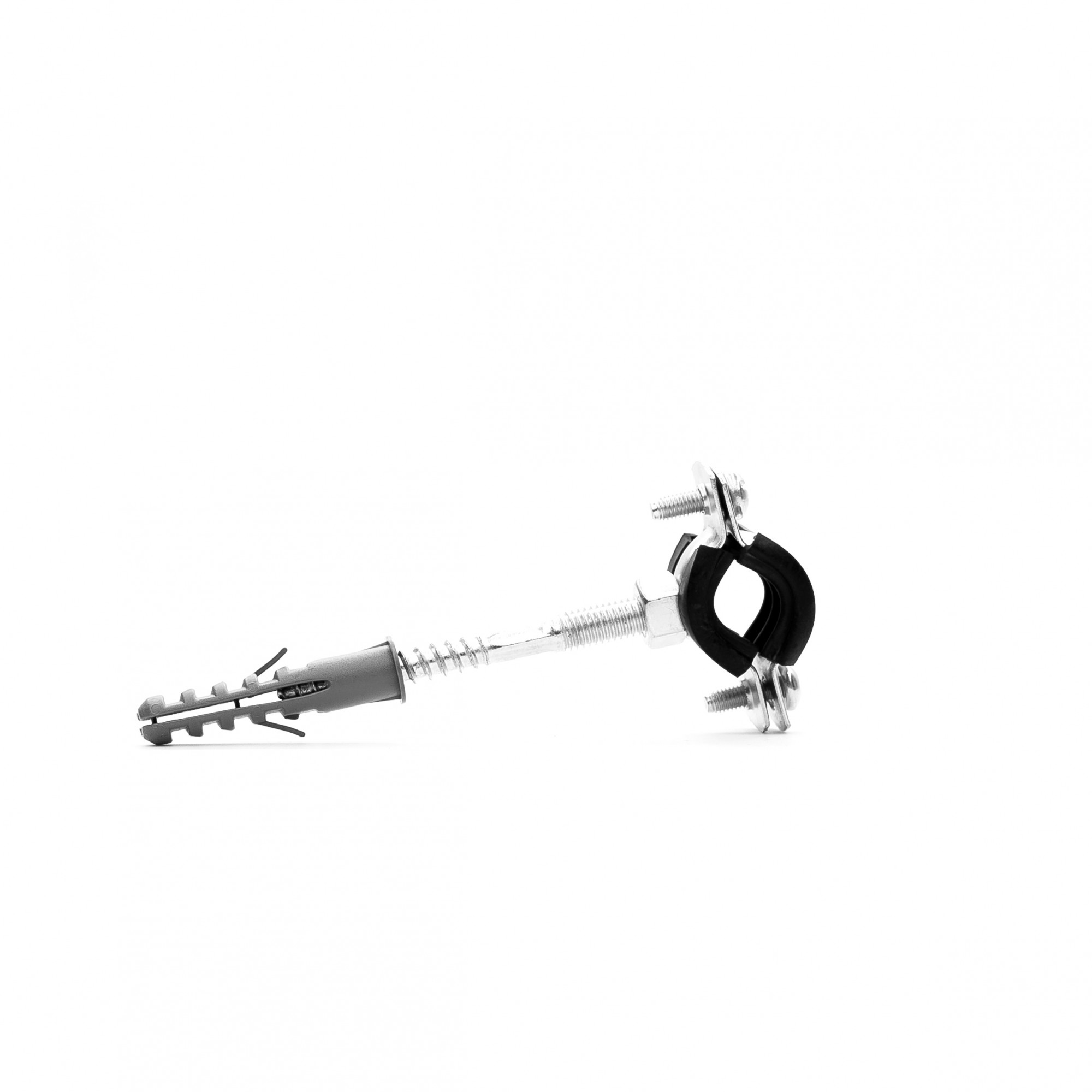

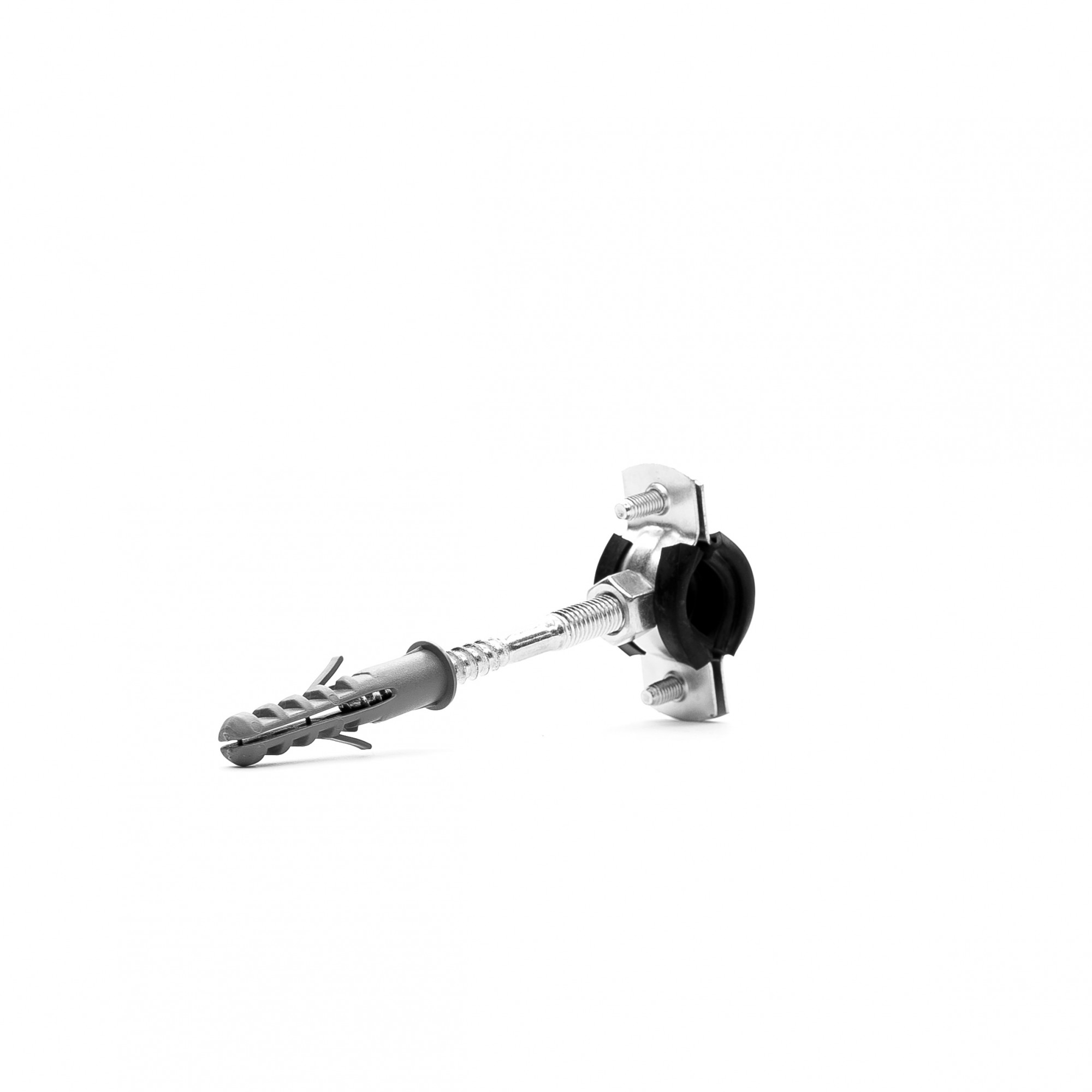

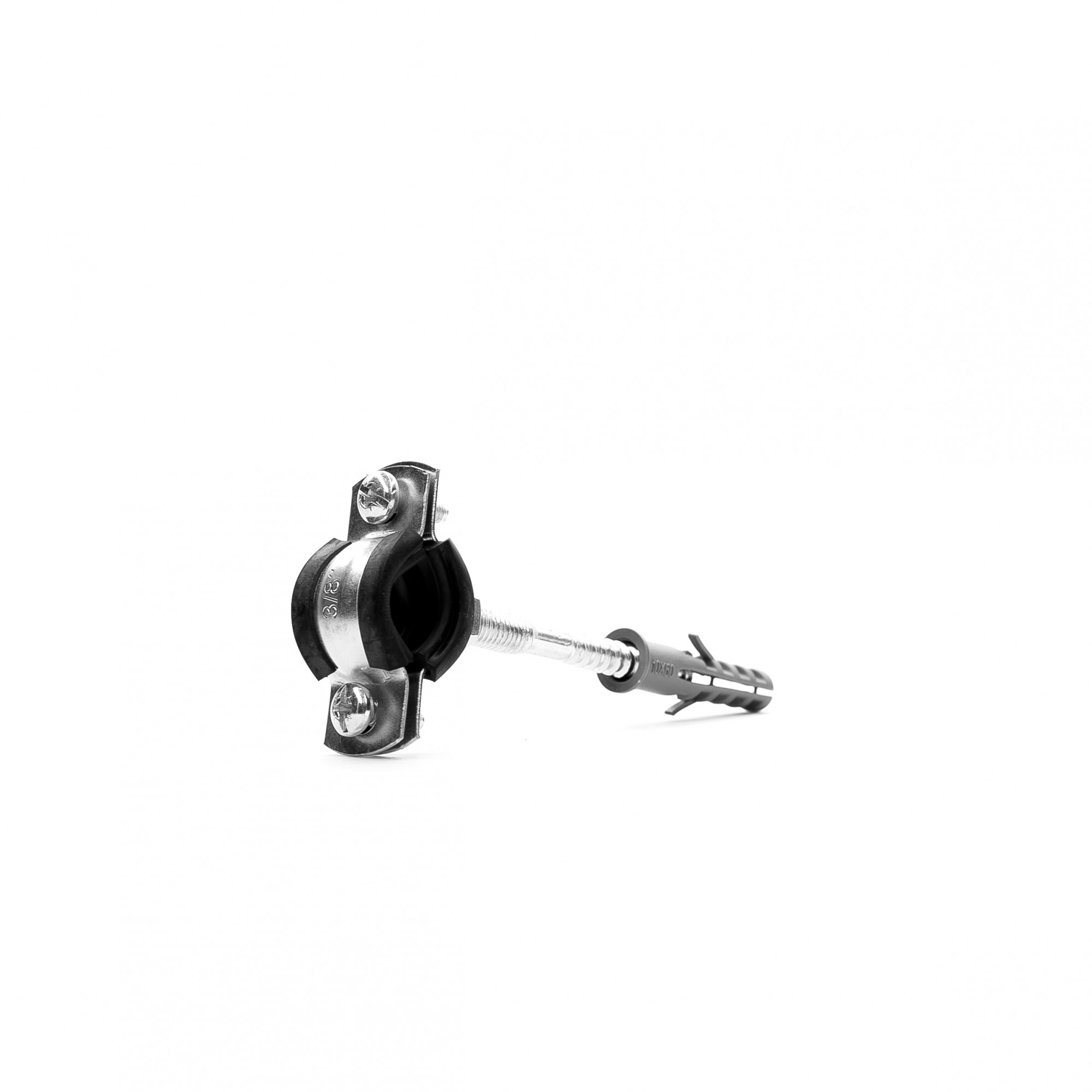

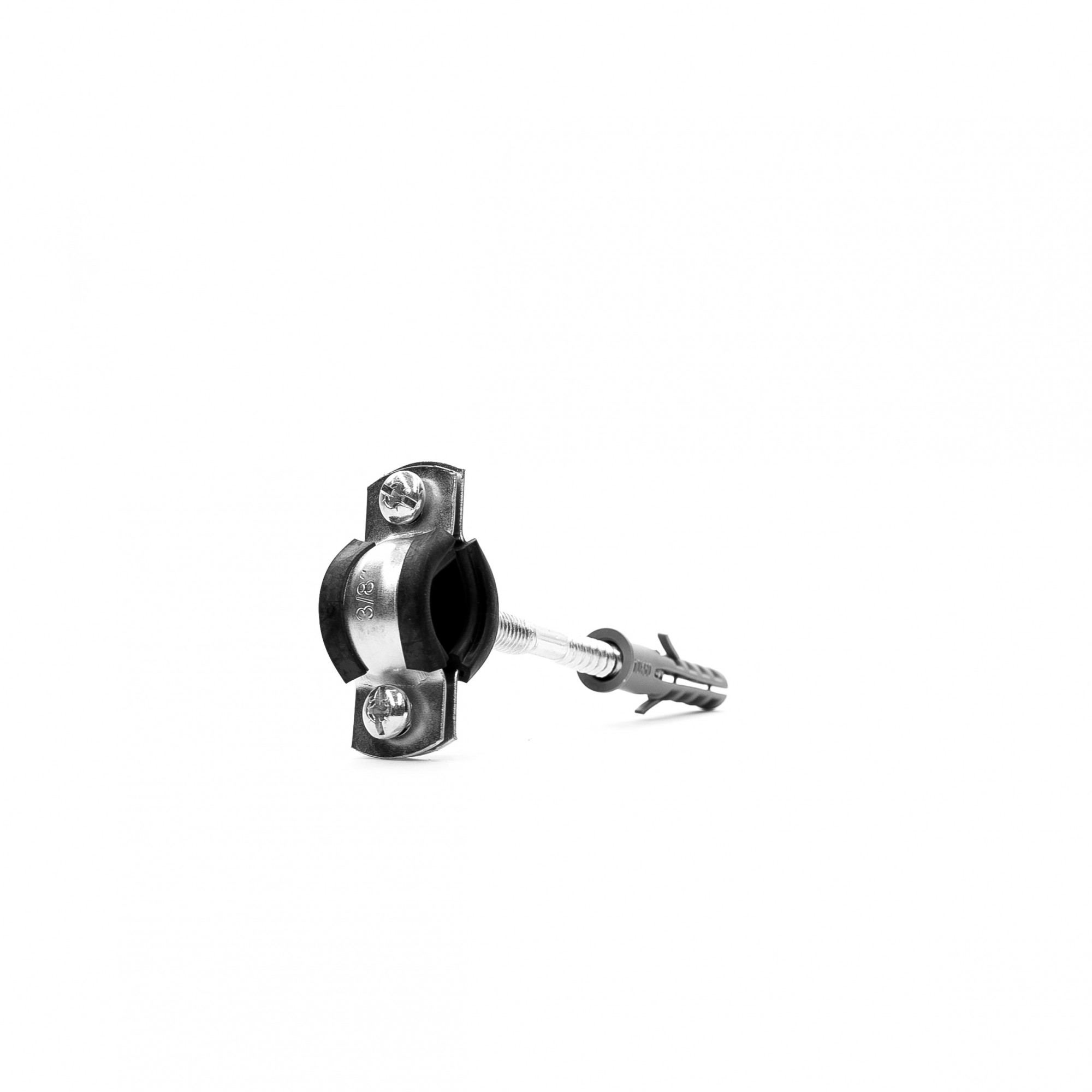

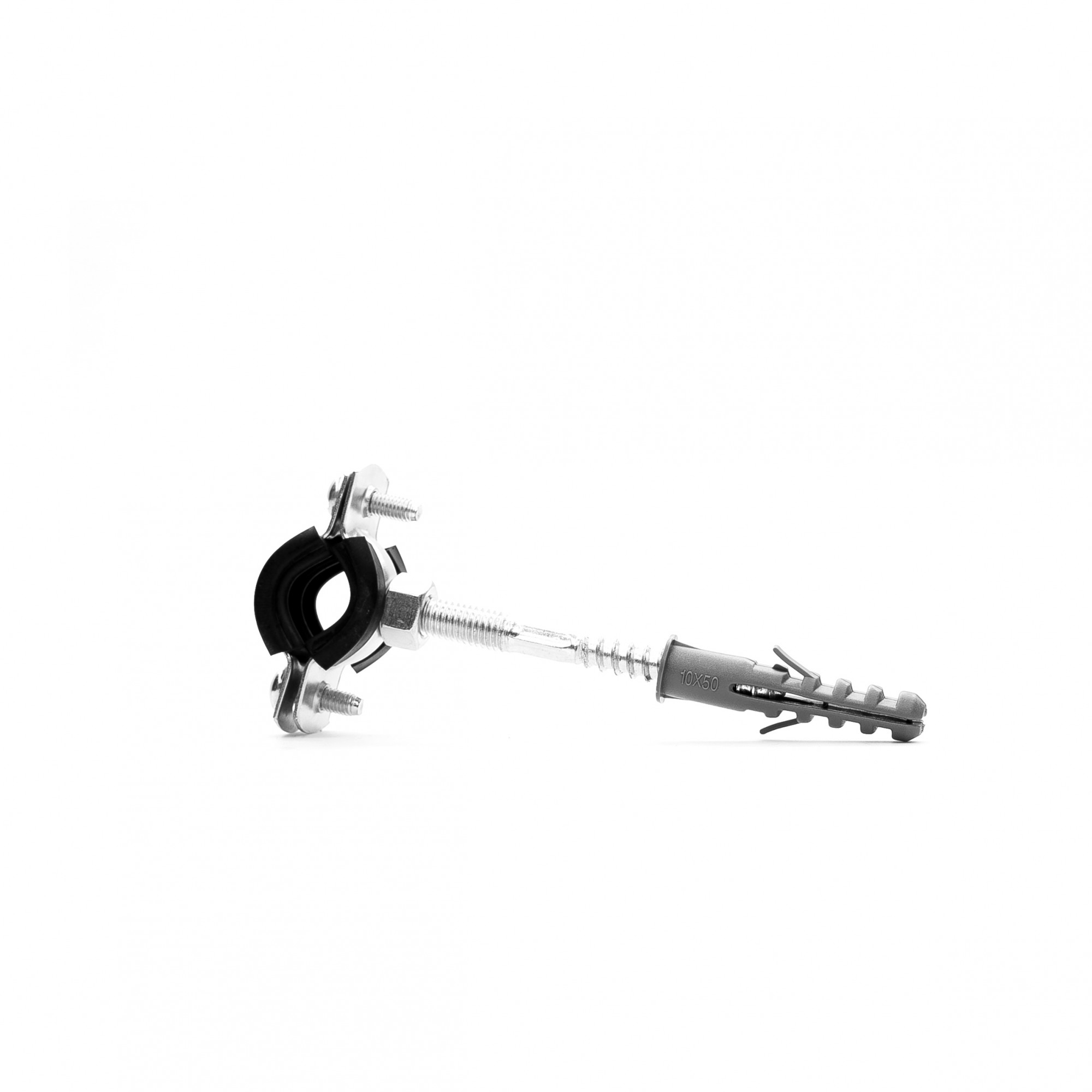

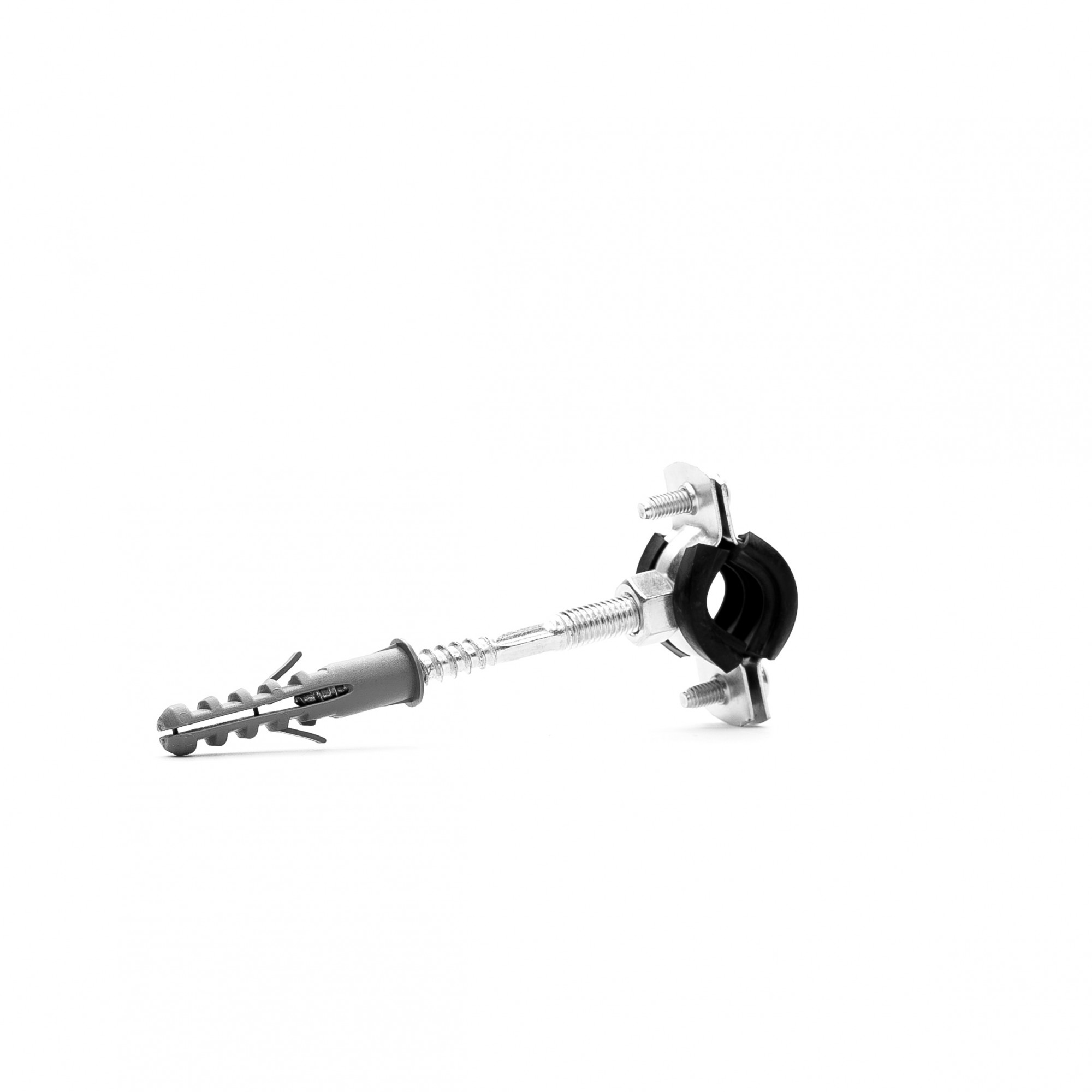

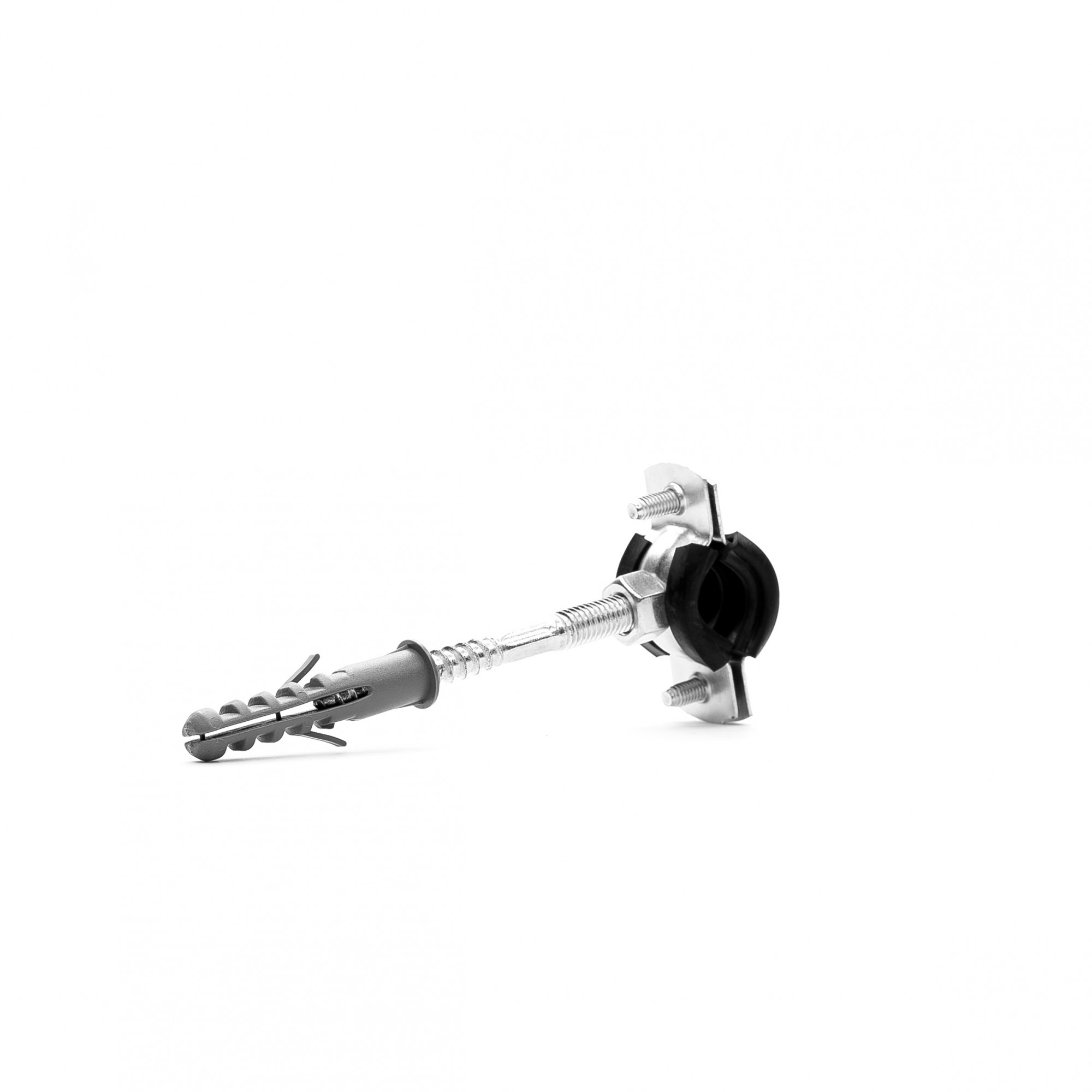

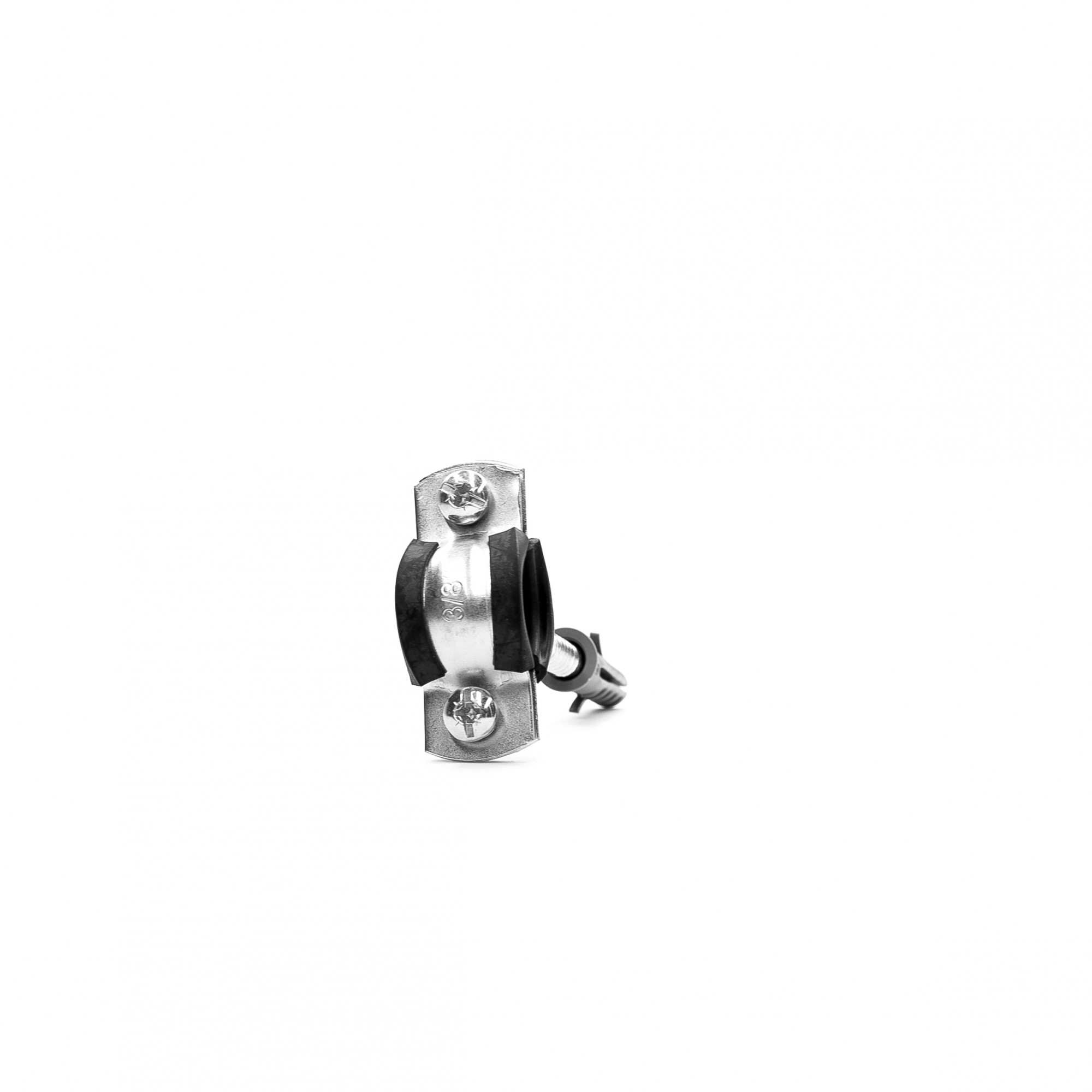

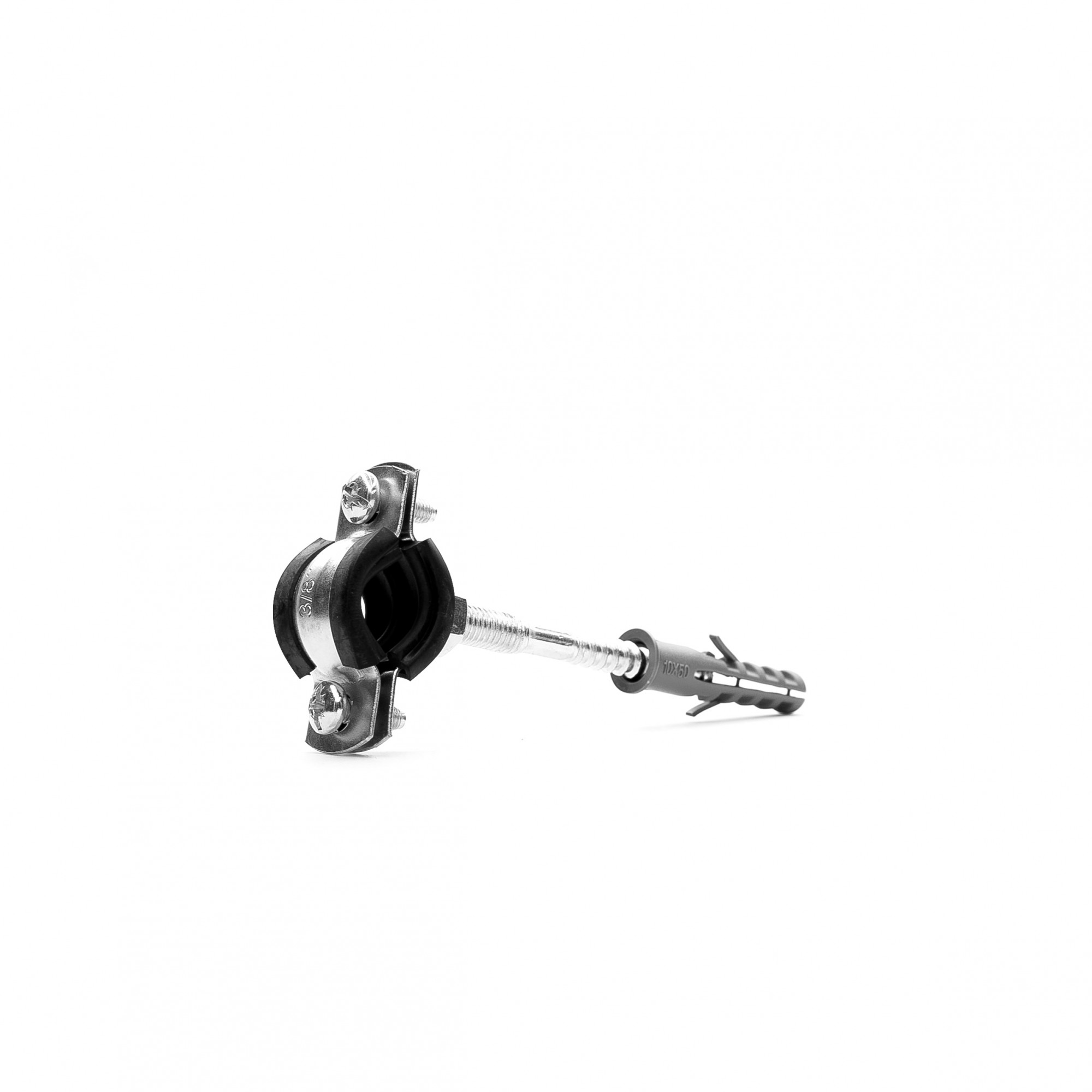

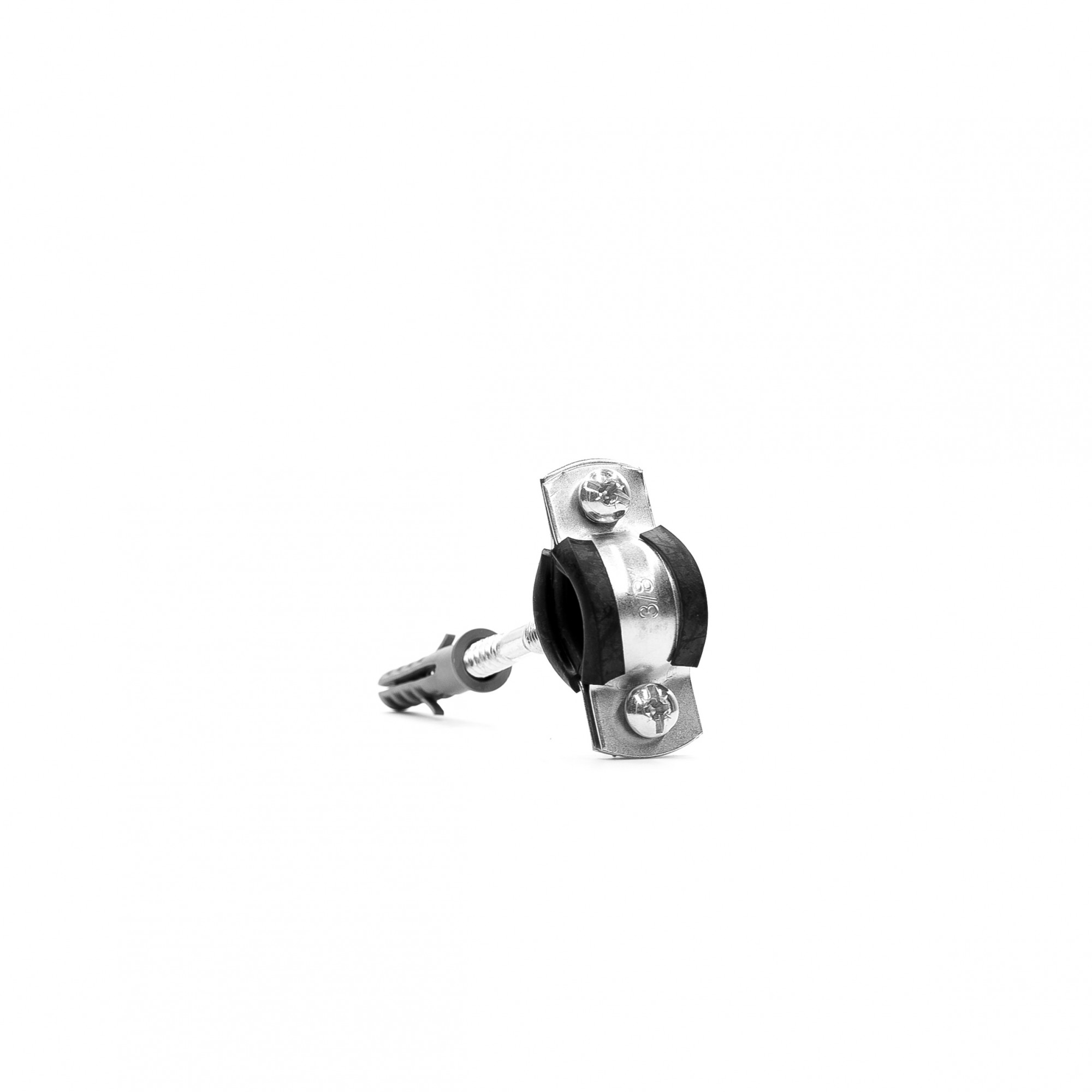

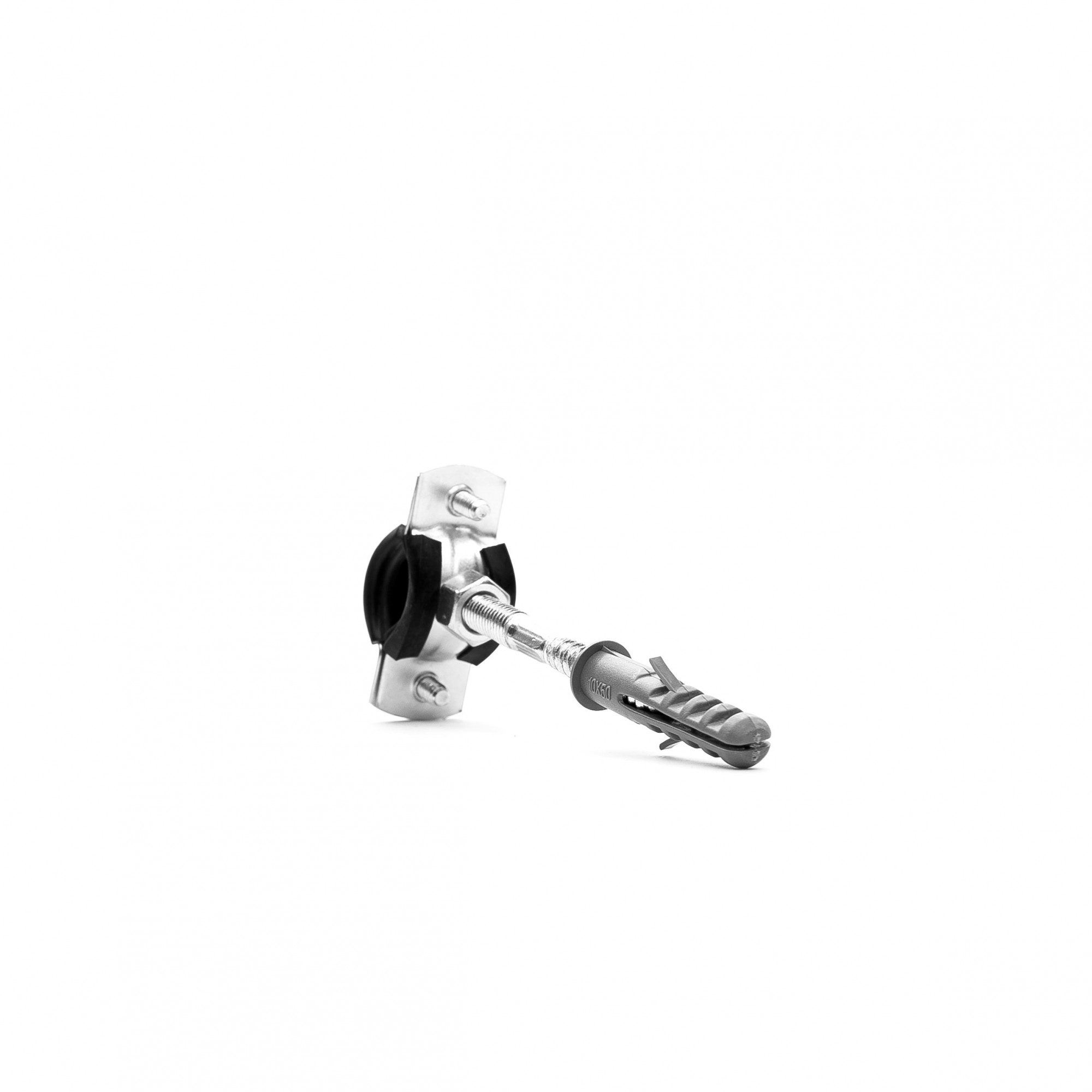

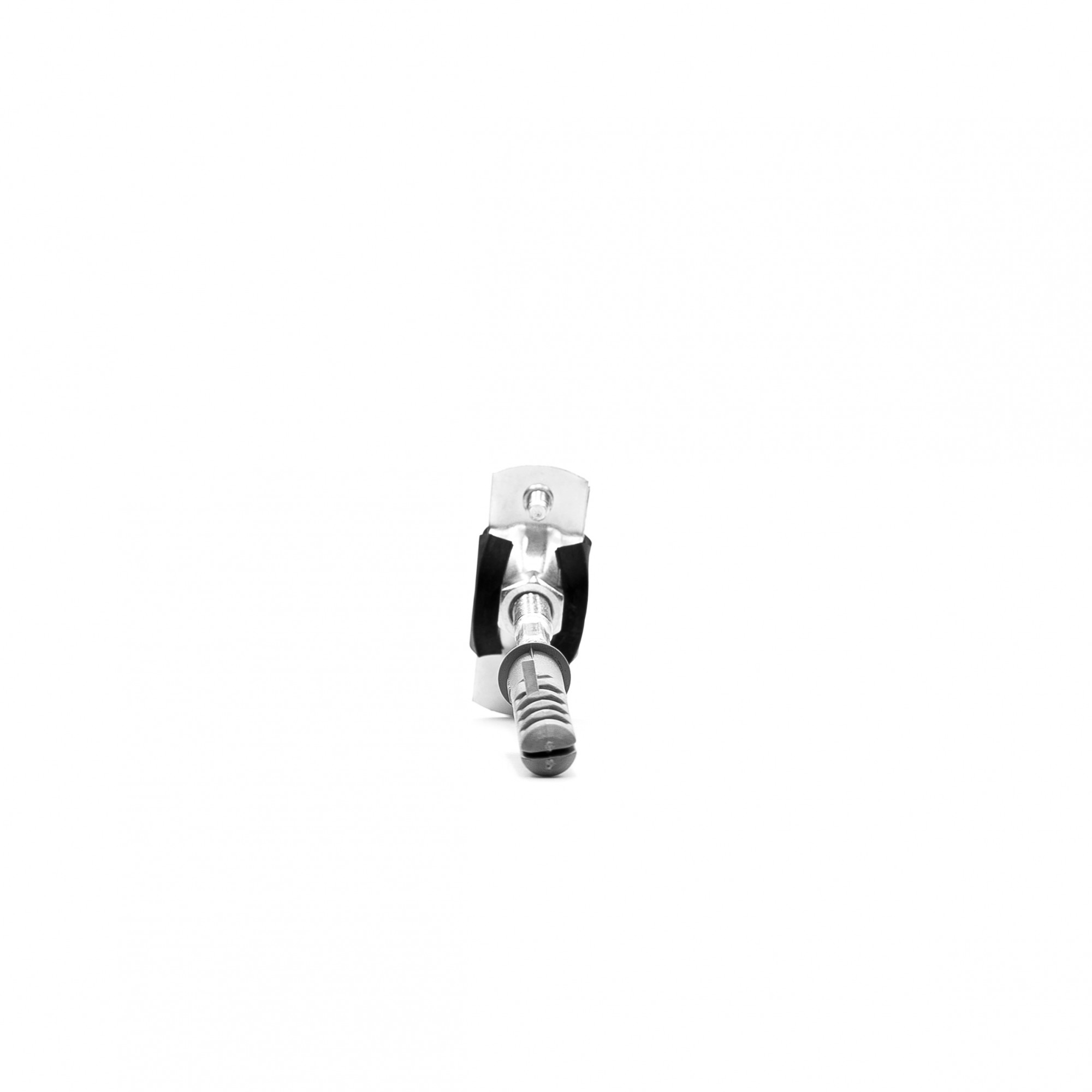

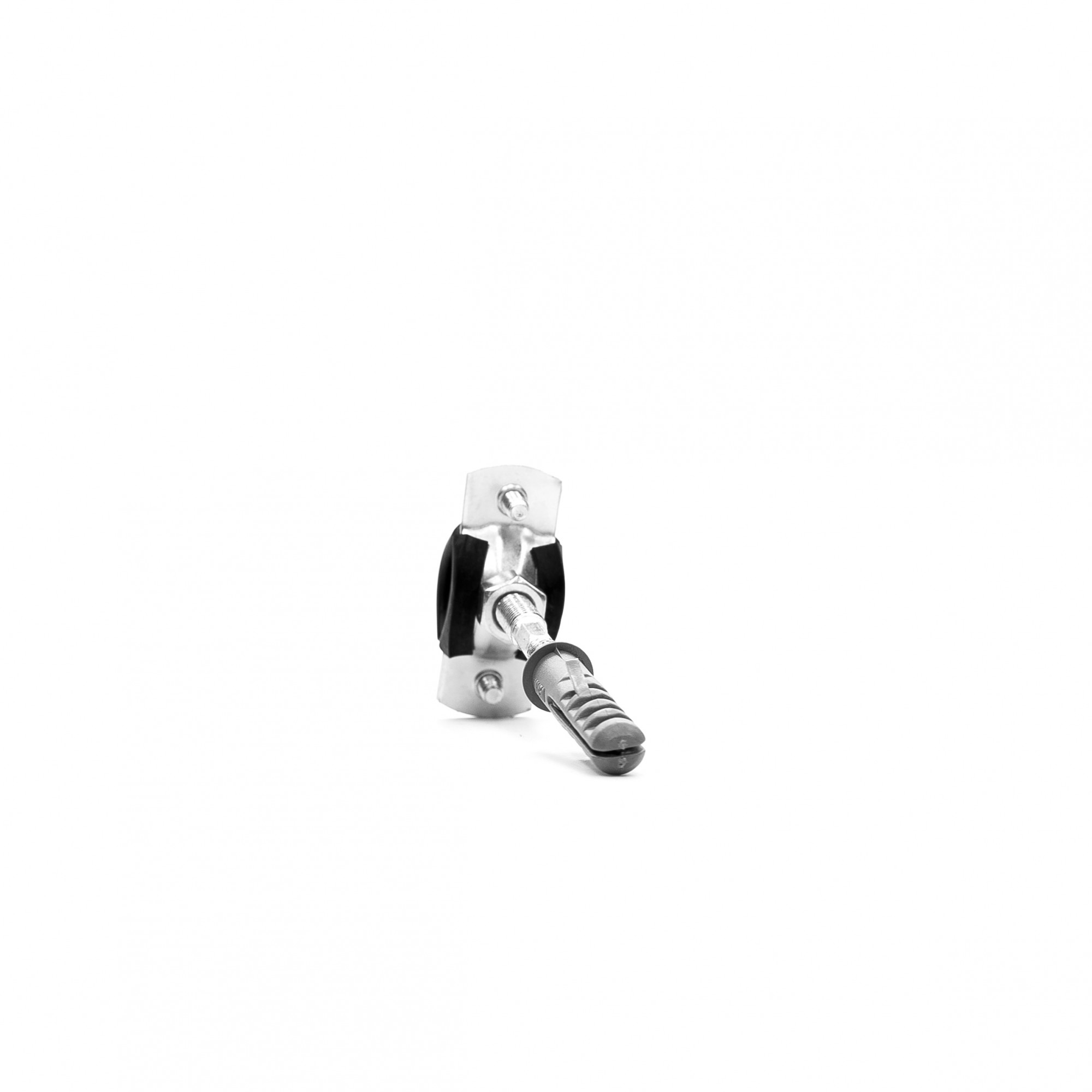

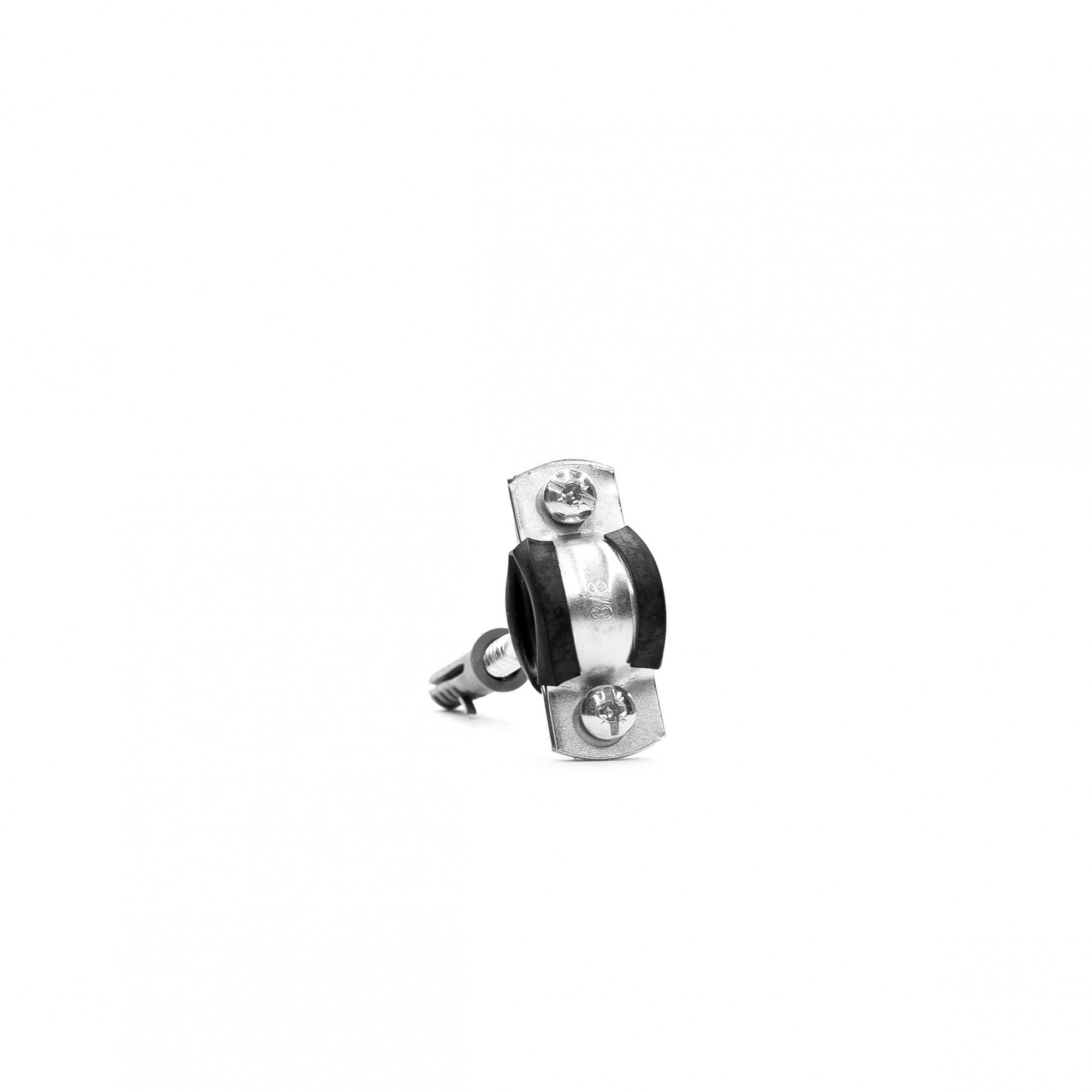

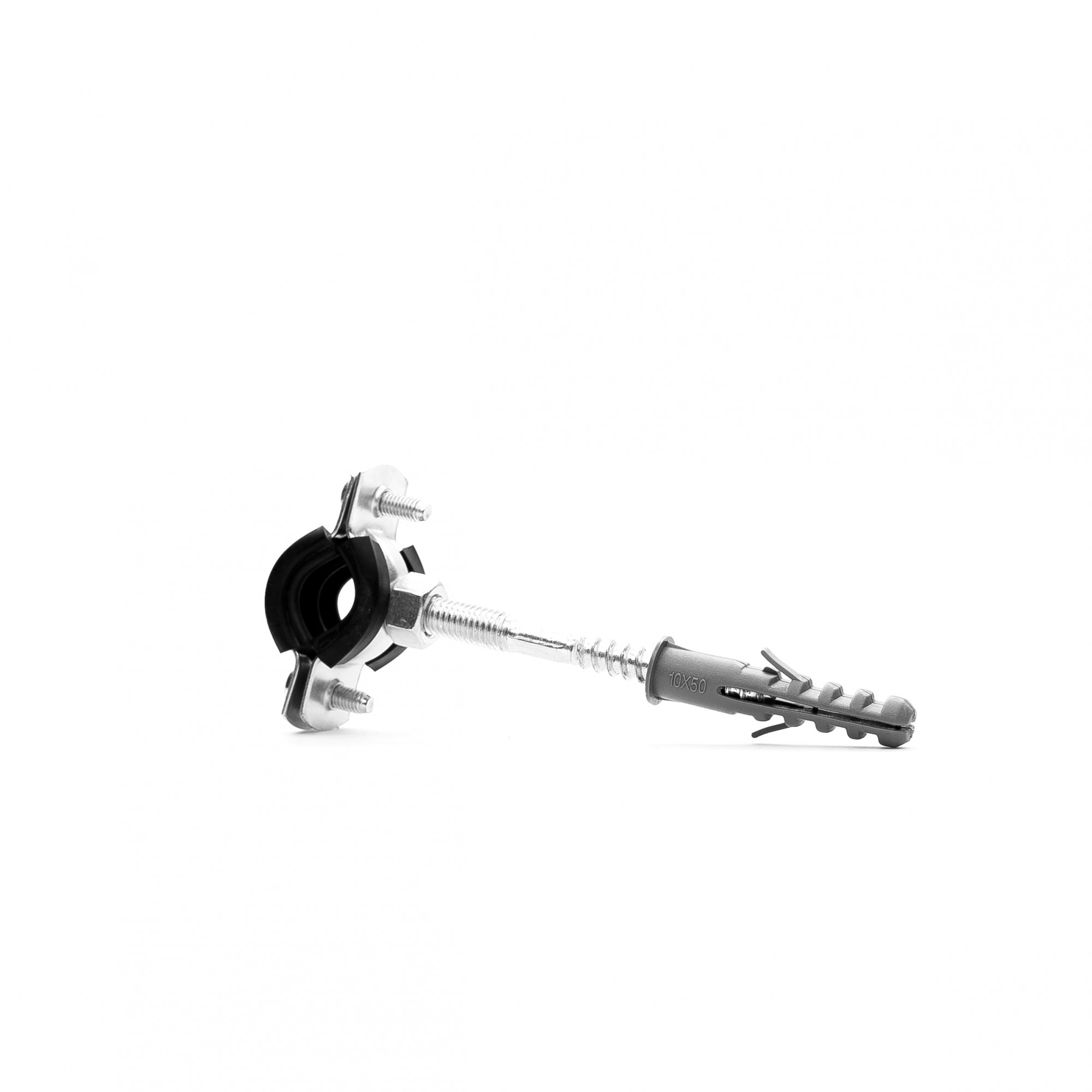

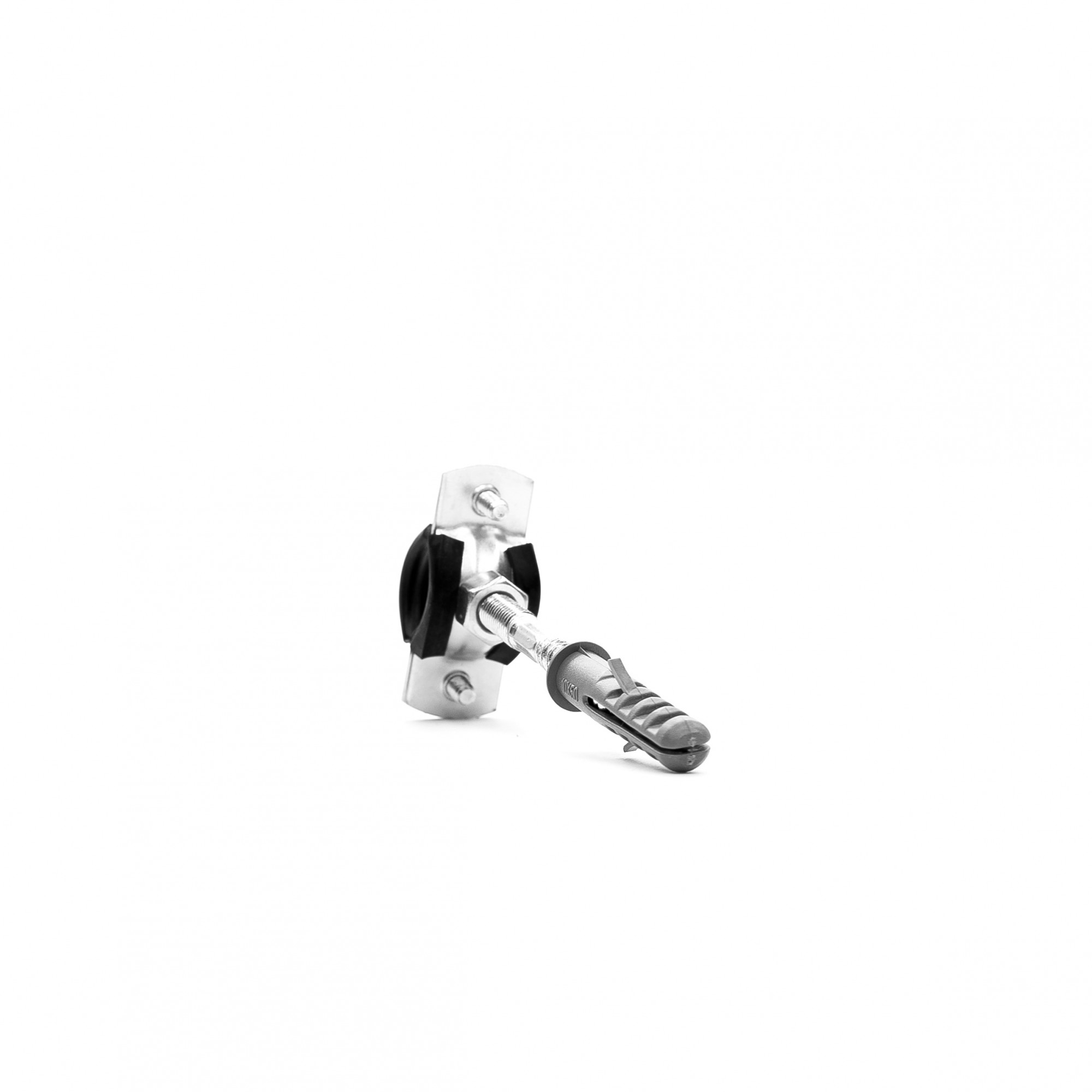

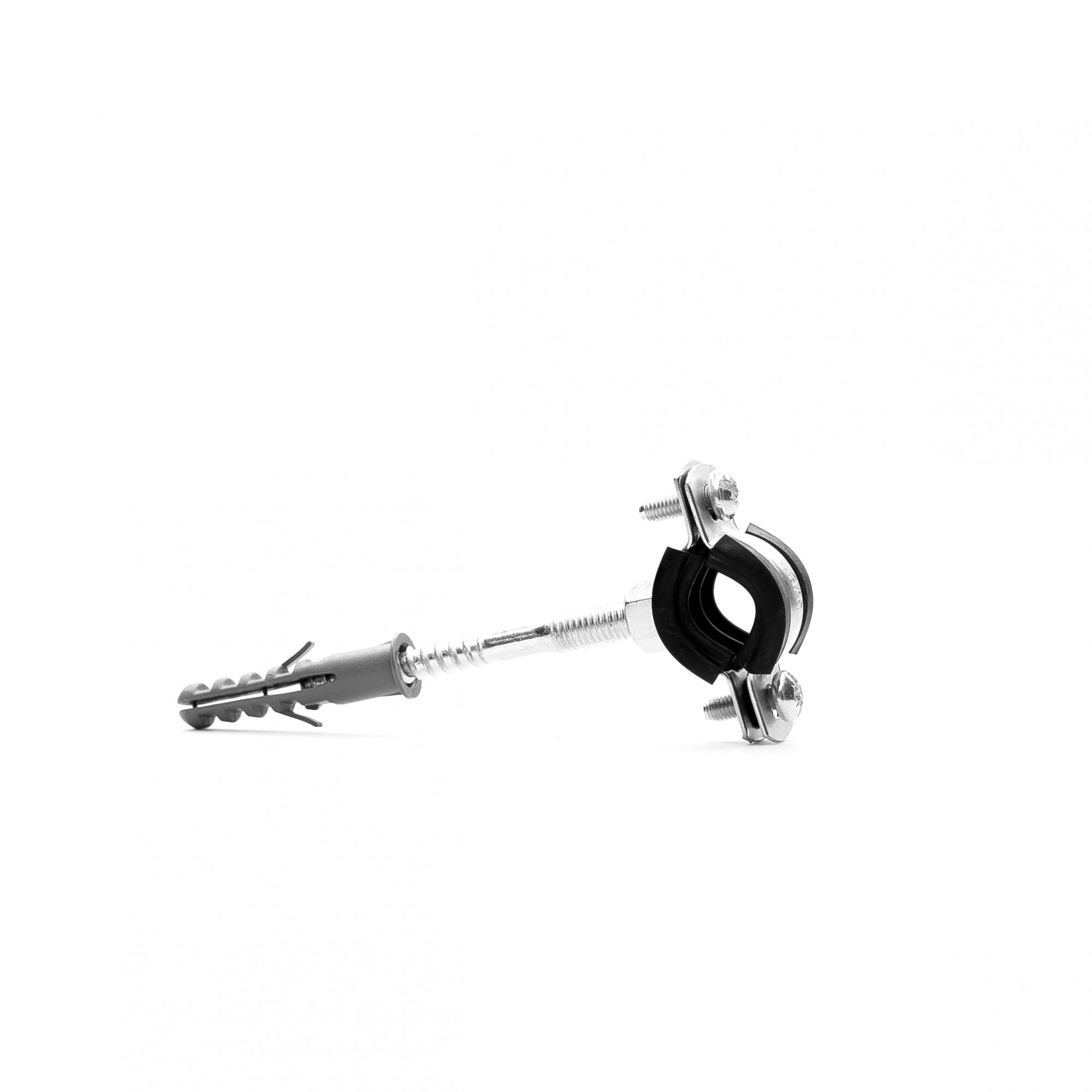

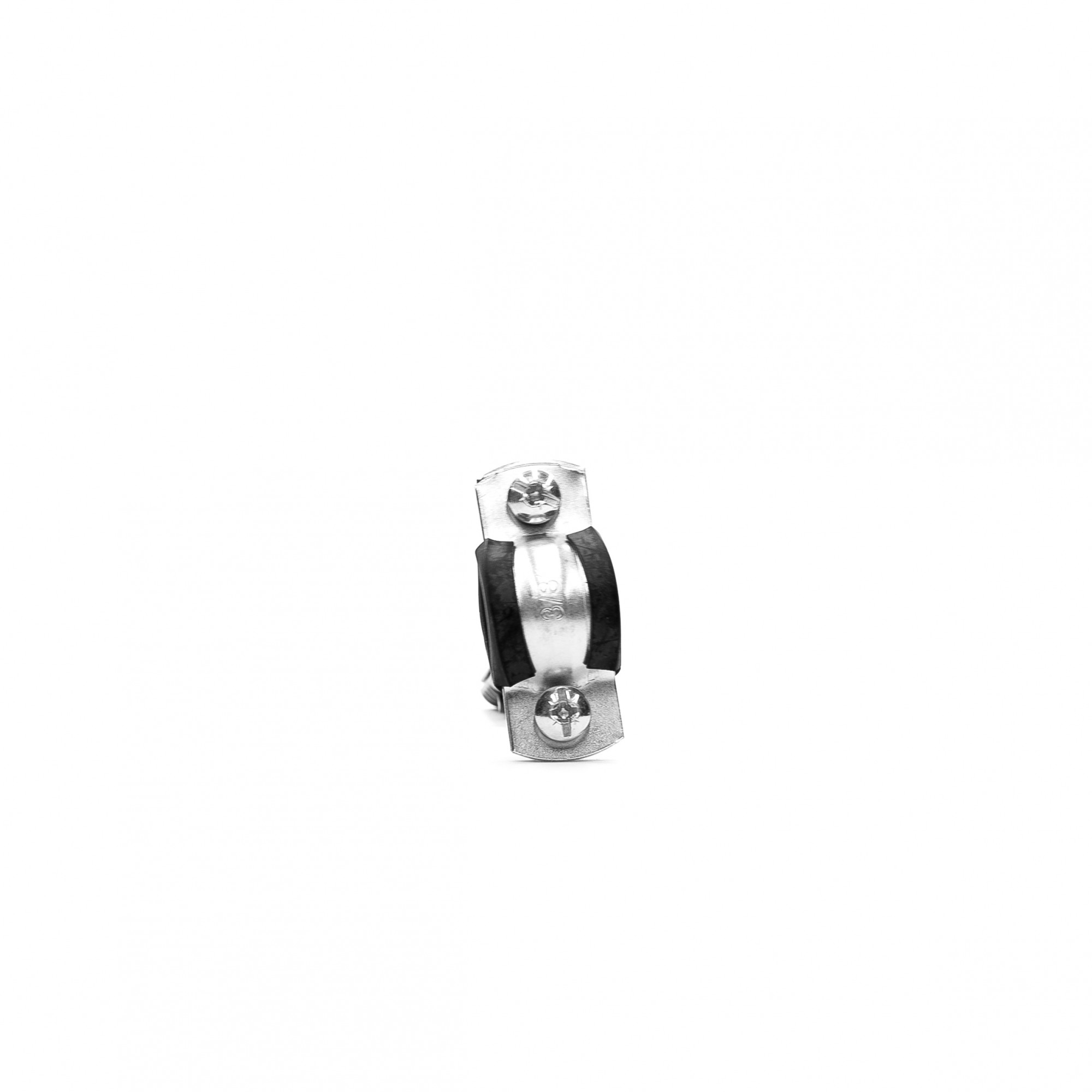

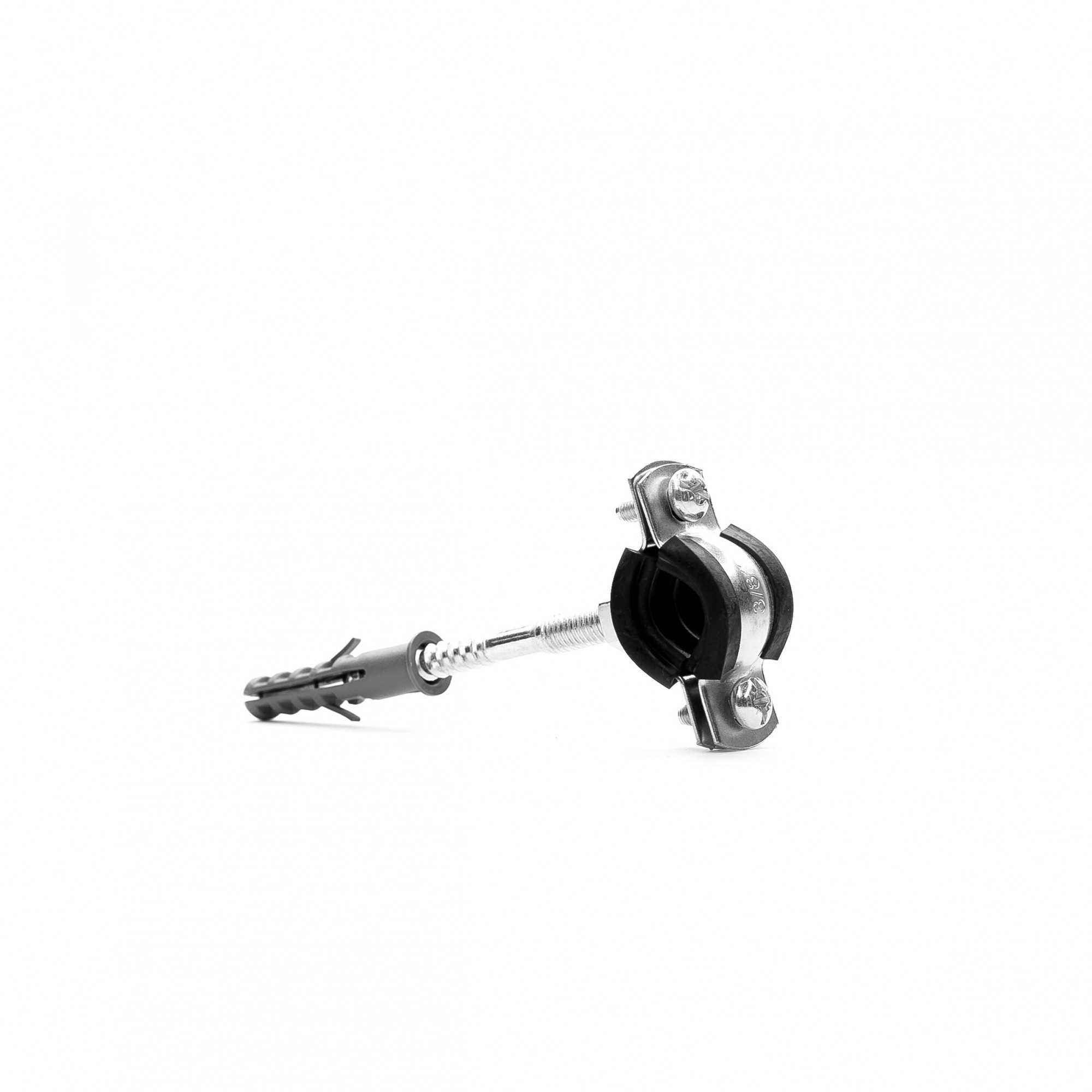

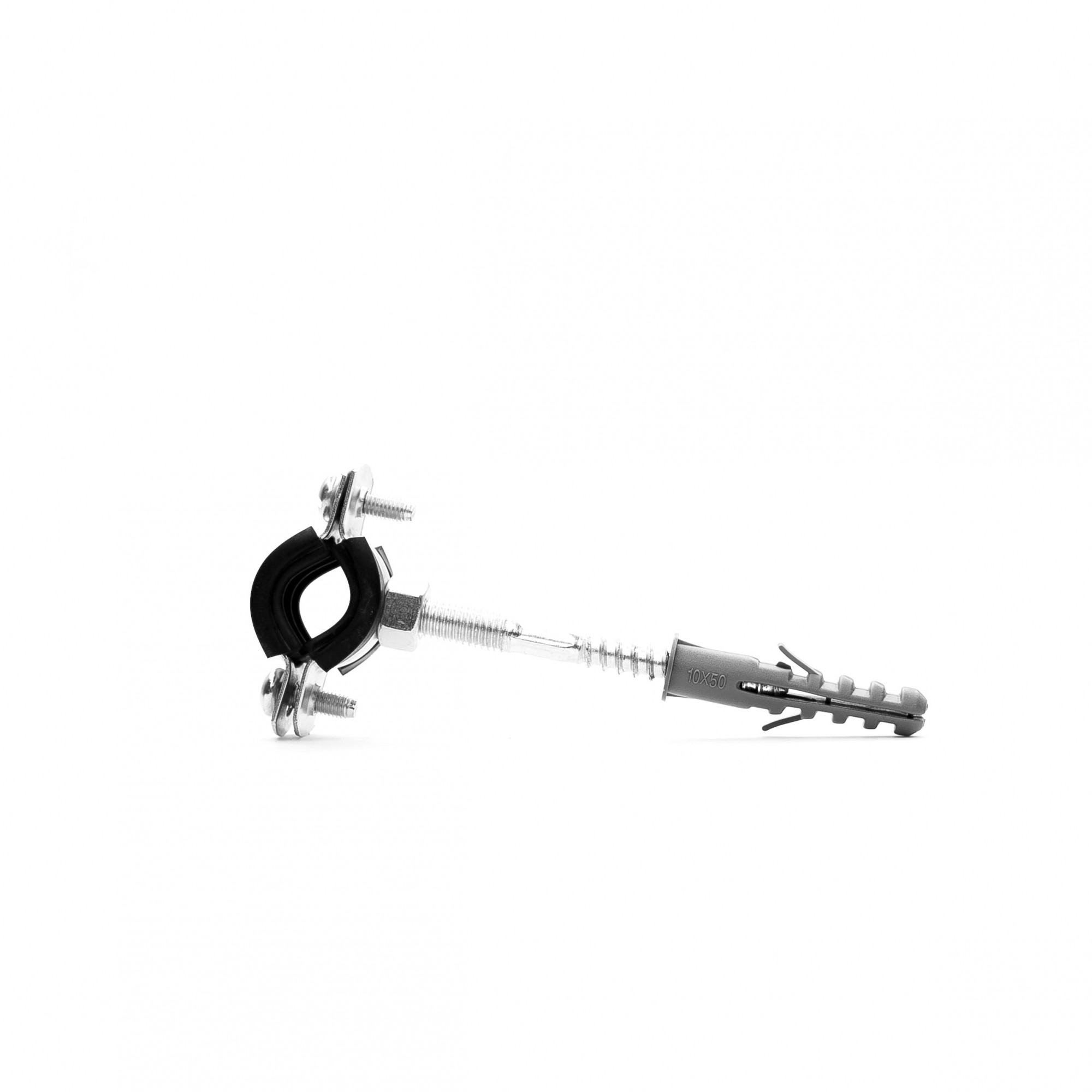

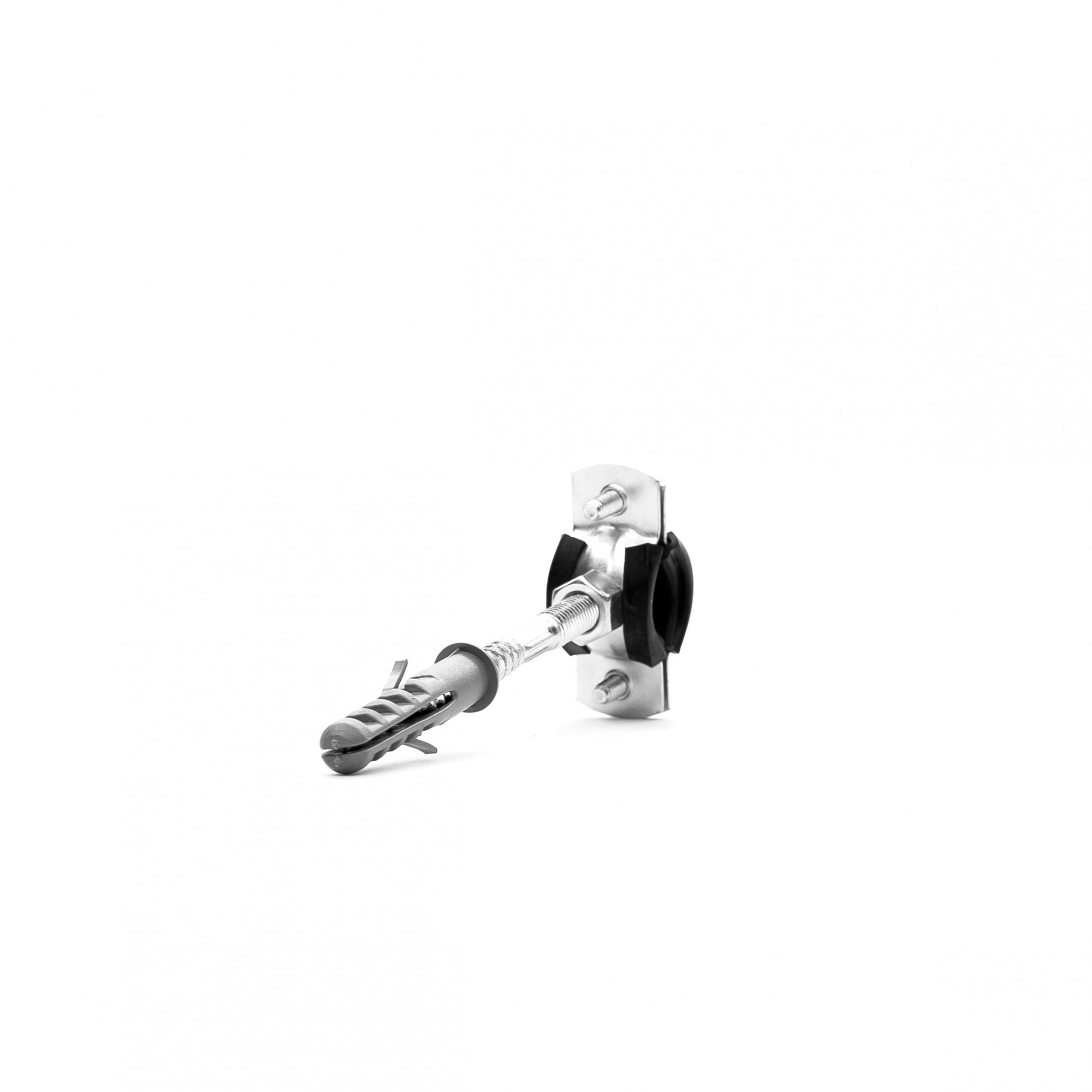

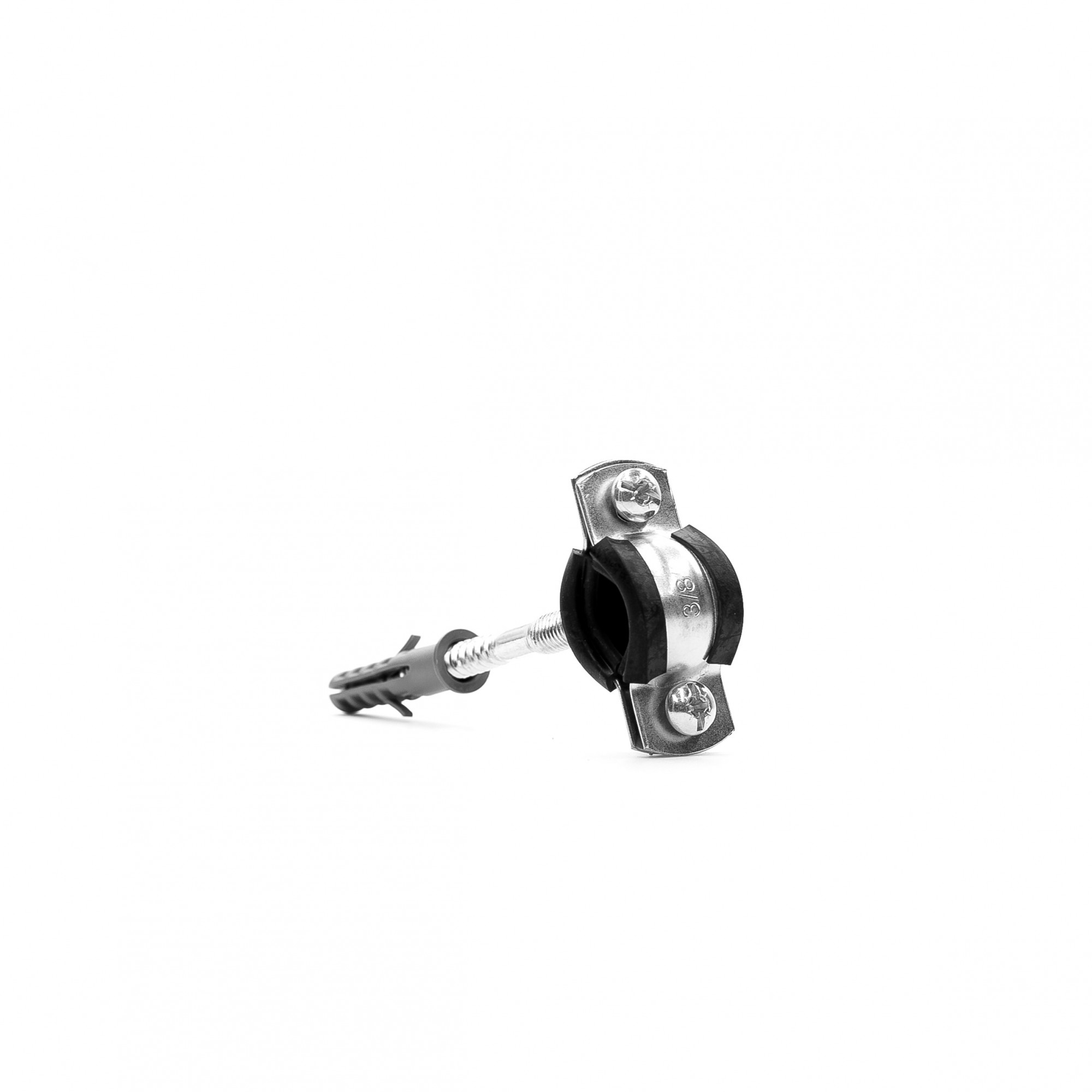

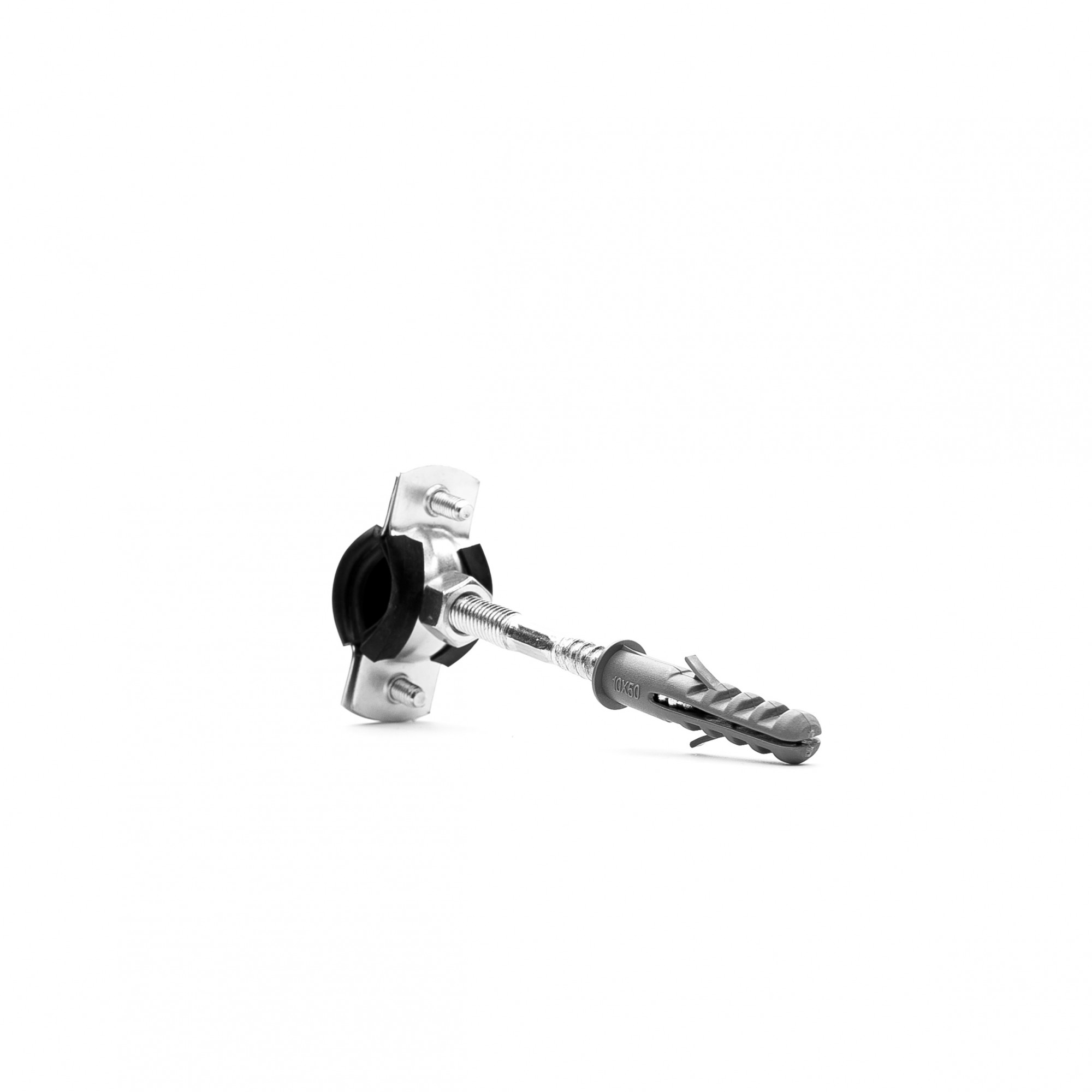

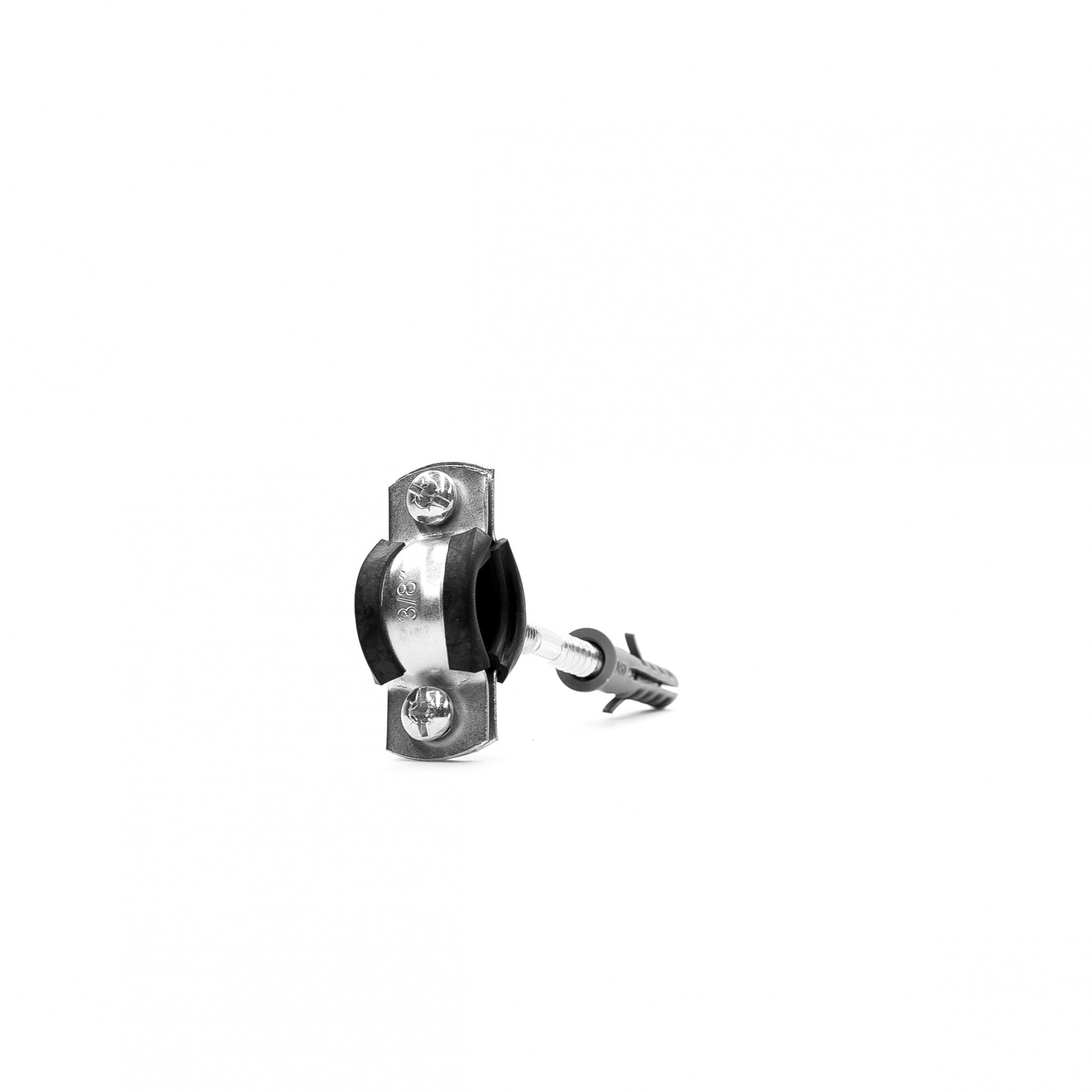

Die Stahlschelle mit Gummi wird für die Montage aller Arten von Rohren in vertikaler und horizontaler Position verwendet.
Metallschellen sind für die Montage von Kunststoff-, Stahl- und Kupferrohren in Kalt- und Warmwasserinstallationen vorgesehen. Sie werden auch in Zentralheizungs-, Abwasser- und Gasinstallationen eingesetzt
VORTEILE:
- Stahlschellen sind schnell zu installieren
- Dank der Verwendung von ungiftigen Materialien für ihre Konstruktion sind sie sicher für die Umwelt.
- vielseitige Installation: innen und außen
Material: SElektrolytisch verzinkter Kohlenstoffstahl (10-12 Mikron), EPDM-Gummi
TECHNISCHE PARAMETER:
- verschweißte Anschlussmutter:
3/ 8”-2” Schellen: M8
2 ½” Schellen: M8/ M10
- Seitenschrauben M6 mit Kunststoffunterlage
- Schalldämmung EPDM nach Norm (DIN 4109)
- Temperaturbereich für EPDM -40˚C bis +120˚C
| Einzelverpackung | Sammelverpackung |
Palette |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Index | Durchmesser [mm] |
Produktabmessungen |
Schraube und Dübel |
Nettogewicht (g) | Stückzahl | Abmessungen (cm) |
Bruttogewicht |
Stückzahl |
Abmessungen |
Bruttogewicht (kg) |
Stückzahl | Abmessungen (cm) |
Bruttogewicht (kg) |
| B-691095 | 3/8' | 54 x 31 x 23 | 8 x 80 | 54.6 | 1 | 12 x 12 | 0.1 | 100 | 41 x 10 x 28 | 5.8 | 8000 | 120 x 82 x 120 | 484 |
| B-691101 | 1/2' | 60 x 38 x 23 | 8 x 80 | 60 | 1 | 12 x 12 | 0.1 | 100 | 41 x 10 x 28 | 6.1 | 8000 | 120 x 82 x 120 | 508 |
| B-691118 | 3/4' | 67 x 41 x 23 | 8 x 80 | 63 | 1 | 12 x 12 | 0.1 | 100 | 41 x 12 x 28 | 6.7 | 8000 | 120 x 82 x 140 | 558 |
| B-691125 | 1' | 76 x 49 x 23 | 8 x 80 | 69 | 1 | 14 x 14 | 0.1 | 100 | 41 x 13 x 28 | 7.3 | 7200 | 120 x 82 x 140 | 548 |
| B-691132 | 11/4' | 91 x 57 x 23 | 8 x 80 | 86.8 | 1 | 14 x 14 | 0.1 | 100 | 41 x 15 x 28 | 9.1 | 7200 | 120 x 82 x 155 | 675 |
| B-691149 | 11/2' | 99 x 65 x 23 | 8 x 80 | 102.7 | 1 | 14 x 14 | 0.1 | 100 | 41 x 18 x 28 | 10.4 | 6400 | 120 x 82 x 164 | 683 |
| B-691156 | 2' | 111 x 78 x 23 | 8 x 80 | 115.4 | 1 | 14 x 14 | 0.1 | 100 | 41 x 23.5 x 28 | 12.1 | 5600 | 120 x 82 x 180 | 695 |
| B-691163 | 21/2' | 122 x 103 x 23 | 8 x 100 | 141.6 | 1 | 16 x 16 | 0.1 | 50 | 41 x 15 x 28 | 7.5 | 3600 | 120 x 82 x 155 | 559 |
| B-691170 | 3' | 132 x 115 x 23 | 8 x 100 | 153.7 | 1 | 16 x 16 | 0.2 | 50 | 41 x 18.5 x 28 | 8.2 | 3600 | 120 x 82 x 180 | 607 |
| B-691187 | 4' | 160 x 135 x 23 | 8 x 100 | 178.4 | 1 | 20 x 20 | 0.2 | 50 | 41 x 16 x 28 | 9.4 | 3600 | 120 x 82 x 160 | 695 |
| B-691194 | 5' | 198 x 168 x 28 | 8 x 100 | 308 | 1 | 20 x 20 | 0.3 | 50 | 41 x 25 x 28 | 16.0 | 2000 | 120 x 82 x 140 | 660 |
| B-691200 | 6' | 225 x 175 x 23 | 8 x 160 | 266.7 | 1 | 24 x 22 | 0.3 | 50 | 41 x 25 x 28 | 14.0 | 2000 | 120 x 82 x 140 | 578 |
| B-695109 | 8' | - | - | - | - | - | - | - | - | - | - | - | - |

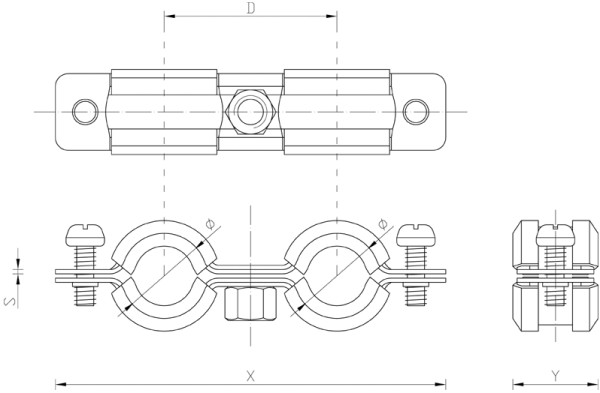

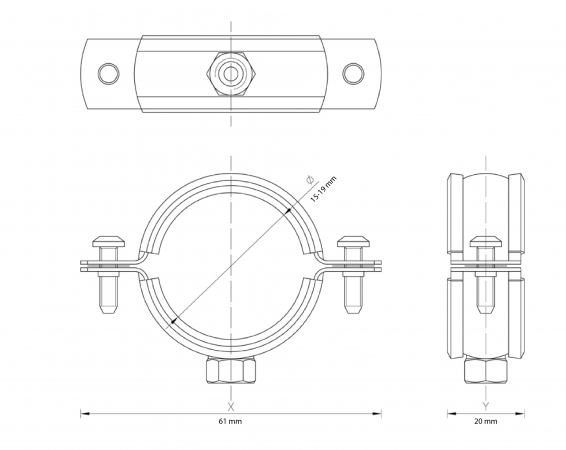

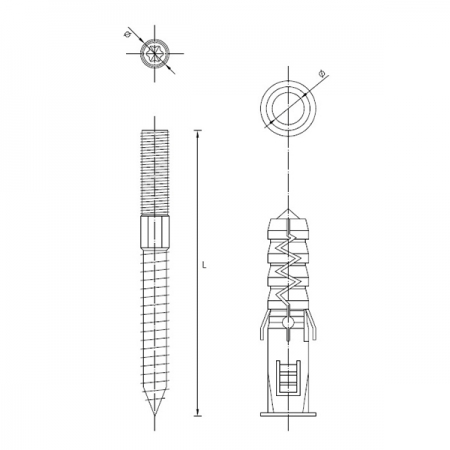

technische zeichnung
